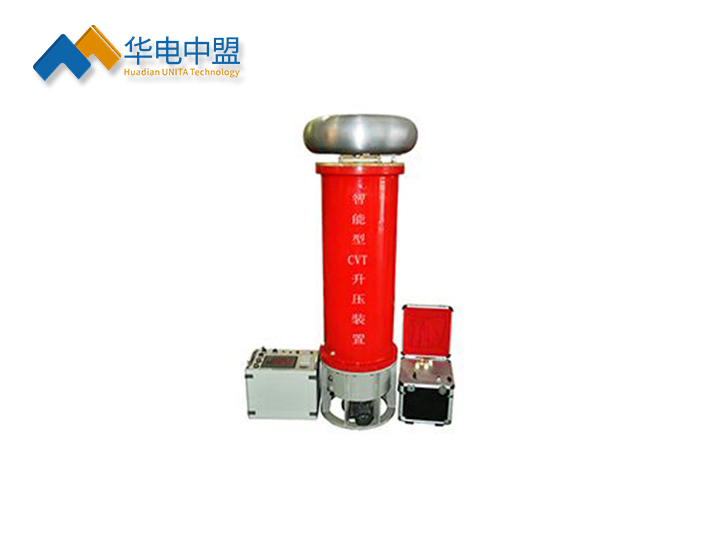

UNXB(Q)-200kVA-50kV 变频串联谐振耐压试验装置

该装置主要针对10kV电缆的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

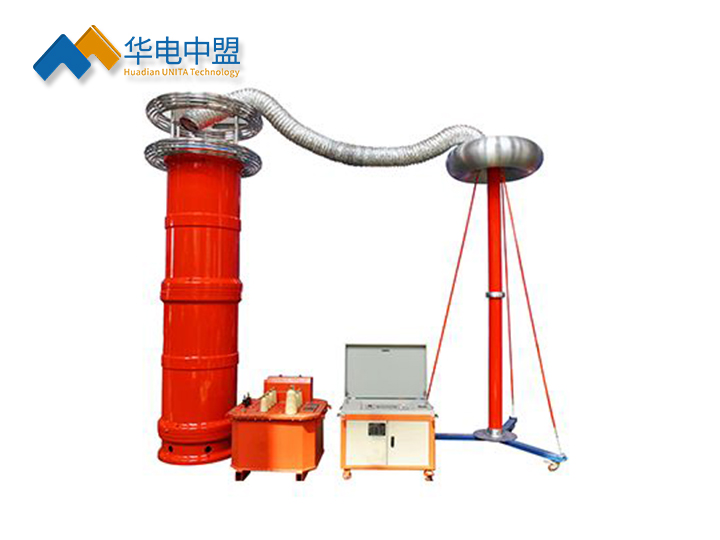

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

10kV/150mm², 长度 1km 电缆的交流耐压试验，电容量≤0.2834uF，试验频率 30-300Hz ，试验电压 45kV ，试验时间 15min。

（二）型号规格含义

UNXB(Q)-200KVA/50KV 变频交流耐压控制模块

UNXB(Q)-指生产厂家代码

200指设备能输出的zui大额定容量，单位为kVA

/50指设备能输出的电压等级，单位为kV；

（三）设备遵循标准

《电气装置安装工程电气设备交接试验标准》 GB50150-2006

《高压谐振试验装置》 DL/T 849.6—2004

《电抗器》 GB10229.88

《电力设备预防性试验规程》 DL/T596-1996

《耦合电容器和电容分压器》 IEC358(1990)

（四）UNXB(Q)-200KVA/50KV 变频交流耐压控制模块功能及特点

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能。

2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/Q。

3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式.

4、存储和打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定。

6、DSP平台技术，根据用户需要增减功能和升级，人机交换界面更为人性化。

7、改善输出电压的波形。

8、防止大的短路电流烧伤故障点。

9、不会出现任何恢复过电压。
