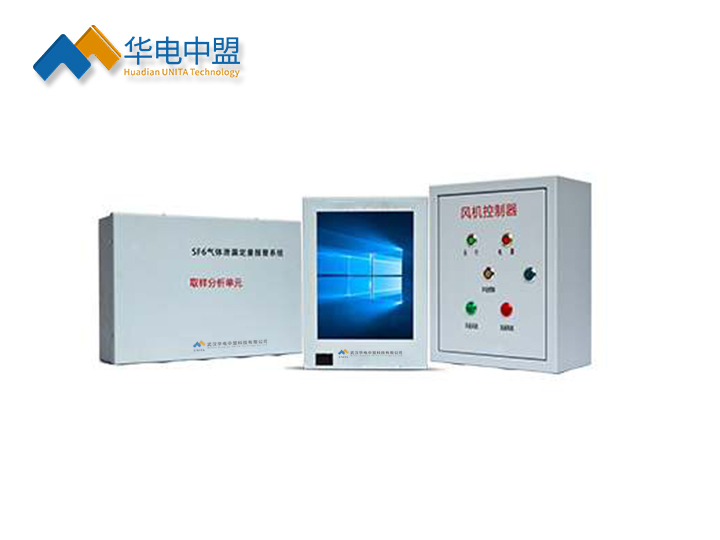

UNQB-8000 SF6气体泄漏定量报警系统产品简介
UNQB-8000 SF6气体泄漏定量报警系统，是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线检测系统。
系统主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。
系统采用激光红外测量原理，能够实时、定量测量SF6浓度，哪怕在SF6浓度在<10ppm(v/v)也能有效地检测。不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；原装高精度数模转换器和进口长寿命氧传感器，可以为现场工作人员提供更多一层可靠保护。
本系统可广泛应用于各种电压等级的SF6开闭室、SF6开关室、 组合电器室（GIS室）、SF6主变室等。
UNQB-8000 SF6气体泄漏定量报警系统主要功能
1.环境中SF6气体含量定量测量功能；
2.环境中氧气含量定量测量功能；
3.缺氧或SF6含量超标报警功能；
4.缺氧或SF6含量超标，强制排风功能；
5.人工设置报警点；
6.环境中温、湿度检测显示功能；
7.定时排风功能；
8.定点采集功能；
9.人工强制排风功能；
10.上次排风时间显示功能；
11.实时显示各种参数功能；
12.SF6、O2含量曲线分析功能；
13.数据报表功能；
14.历史数据查询功能；
15.远程监控，支持RTU遥测遥信功能，支持IEC61850通讯；
16.人体感应，自动启动风机或语音系统；
17.超大彩屏液晶LCD显示，人性化操作界面；
18.主机多种形式：壁挂式、5U 19英寸标准机箱以及壁挂式工控机；
19.无线报警功能，无线数据通讯功能（可选）；
20.有毒气体（如CO、CH4、H2S）的含量监测（可选）；
21.外部输入信号接口，输入信号可来自烟雾探头、门磁开关等（可选）；
22.输出接口，实现自动119火灾报警、启/停除湿机、电控门等众多智能化控制功能（可选）；
23.设备寿命：大于10年。
UNQB-8000 SF6气体泄漏定量报警系统主要特点
1.先进的测试原理
系统采用声速原理，可定量、实时在线测量SF6泄漏气体含量，克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷，能够准确得到气体中SF6含量。
2.高可靠性
选用原装高精度数模转换器和进口长寿命氧传感器，稳定可靠。系统自动零点校准功能，有效克服了温度、湿度对测量结果的影响，消除了传统产品漂移和误报等缺陷。系统经检测，安全符合《JJG 914-1996六氟化硫检漏仪检定规程》要求！
3.多重检测功能
主要针对SF6气体泄漏和缺氧状况进行检测，并兼有温度、湿度等环境数据的辅助检测功能，完全符合《电业安全工作规程》要求。
4.早期现场报警技术
微量检测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。
5.多点组网检测
单个变电站128采集点检测，满足现场环境需要，提高检测可靠性。
6.远程监控功能
系统采用CDT通讯规约，可将数据传送到远方控制中心。系统带有的远程监控软件，具有多年安全运行经验，系统稳定、扩展性好，具有数据组态、图形组态、曲线分析、数据报表、历史数据查询等功能。
7.多种通讯方式
远程通讯可以采用多种通讯介质，包括光纤、载波、以太网、电话线等。
8.报警记录查询功能
主机配有大容量数据存储器，可存储多条报警记录，方便查询。
9.历史数据记录和查询
主机配有大容量数据存储器，可存储大量测量数据，方便查询。
10.红外监视功能
可选配，检测工作人员进入工作范围，自动语音提示实时检测结果，加强现场工作人员的直观感觉。
11.免维护设计
尽心的电气设计，整机无可调节器件，高等级、品质保证的元器件选用，优异的抗干扰性能。
UNQB-8000 SF6气体泄漏定量报警系统主要技术指标
1.工作环境
温度范围：－25℃~＋65 ℃
湿度范围：≤95%RH
地震等级：7度
大气压力：86kPa~106kPa
2.SF6测量指标
测量范围：0～30000ppmv
报警点：可在200~2000ppmv内设置，默认1000ppmv
引用误差：±2.5%FS
重复性误差：<2.5%FS
零点漂移：<5%FS
量程漂移：<5%FS
报警误差：<5%
3.氧气测量指标
检测浓度：0～25.0%
氧气浓度报警点：可在15.0%~20.0%内设置，默认18.0%
氧气测量精度：<0.4%,O2在21%时
4.电源及功耗
工作电源：AC 220V，50Hz
功耗：主机<65VA，传感器模块<5VA
报警触点容量：AC 220V/7A，常开、常闭
风机输出容量：AC 220V/7A，常开
5.其它指标
温度测量范围： -40℃ ~ +99℃
湿度测量范围： 0～100%RH
风机通风时间设定：可设置，默认15MIN/次
数据记录时间：1个月
通讯方式： RS-485总线方式
通讯规约：通用电力通信规约
预留远程监控扩展，支持RTU遥测遥信功能，支持IEC61850通讯
绝缘性能 外壳与电源间：>10MΩ
抗电强度 外壳与电源间：>2000V
电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级
雷击（浪涌） GB/T17626.5-1999 3级
平均无故障运行时间≥10000h
