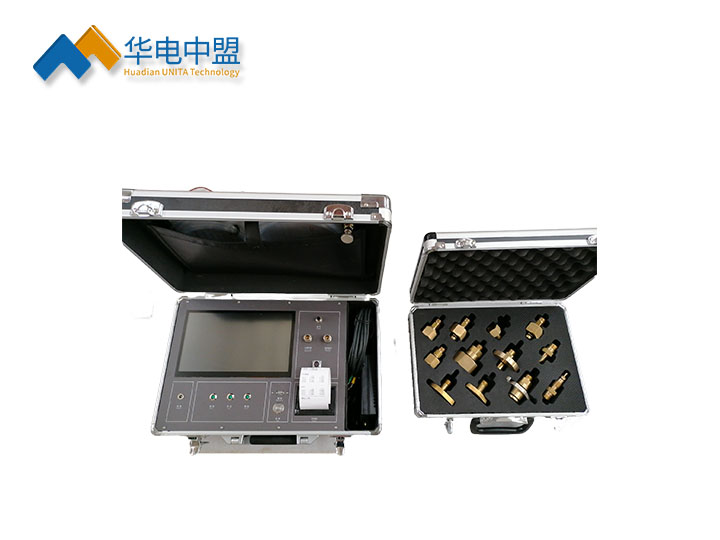

UNMD-5000 SF6气体密度继电器校验装置概述
UNMD-5000 SF6气体密度继电器校验装置，是一种智能化全自动的SF6密度继电器校验仪器。该仪器采用单周期指令微机技术，运行速度是普通单片机的70倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，采用中断方式对密度继电器的动作进行实时捕获，因此该仪器测量更准确及时。
本仪器是一种可在任意温度下对SF6气体的压力进行校验的便携式校验仪器，我们创新性的在内部集成了气体压力发生装置，使用时不再需要外接钢瓶等设备。相比于过去类似的产品，大大提高了数据的准确度和现场工况环境的适应能力。并且它也可以对SF6密度表、压力表进行校验。
SF6气体密度继电器校验装置可全自动完成校验过程，基本不产生对环境的污染，使用方便测量准确，中文菜单操作简单明了。

UNMD-5000 SF6气体密度继电器校验装置产品特点
1、仪器内部带有压力发生装置，校验过程中不需要另外使用SF6气体，也可以选用SF6、氮气和空气，自动完成抽真空、升压和降压，实现了气体校验时的零排放，具有大气压、环境温度测量，也可用外配红外测温，手动输入，具有压力、温度动态自动补偿功能，能在环境温度-30℃～+60℃范围内进行校验，显示环境温度、环境温度下的压力并自动换算到20℃压力值。
2、选用SF6气体时，具备内部循环回收功能，符合DLT 259-2012六氟化硫气体密度继电器校验规程。
3、具有手动升压和降压，速率可调，满足不同用户的使用要求。
4、继电器校验仪采用模数混合型单周期高速单片机为核心，其资源丰富功能强大，数据处理能力强，因其将A/D、D/A、基准电压、模拟放大集成在单片机内部，所以外围电路简单、稳定性好、准确性高。操作简便，超大触摸液晶屏，所见即所得式的简单操作。
5、具有低压小量程SF6密度继电器校验功能。
6、自动识别SF6密度继电器触点类型功能。
7、具有校验结果误差分析，自动判断各种压力和接触电阻是否合格。
8、能同时测试一组报警信号、二组闭锁信号，密度继电器1 ~ 3 组接点的初始状态为任意形式（常开或常闭），可同时测量 1 ~ 3 组接点的响应值和恢复值，因而本仪器能适应所有的新、老式的密度继电器的全自动校验。
9、仪器采用10.2寸超大彩色液晶显示,电容触摸操作，汉字操作界面,使用简单方便；
10、测试过程自动化程度高、重复性好、可靠性高、气密性好，整机漏气率：≤5%/Y，zui大耐压：1.5MPa，避免了由于人为因素而产生的误差。
11、仪器可存储1000组测量数据并永久保存不丢失，使每一次测量都有追溯性。
12、仪器可通过USB接口将测试数据上传PC机，USB、串口、无线等多种方式数据上传,具备PC端数据管理、报告打印功能，自动生成专用测试数据表格，报表式打印测试结果;也可以通过仪器自带的微型打印机打印现场测试数据和历史存储数据 。检测历史数据格式转换功能
13、仪器可以在任意环境温度下对常温压力表和密度表进行校验。
14、仪器配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。
15、仪器内部具有时钟功能，可随时对时钟进行修正。
16、仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。
17、仪器核心元器件全部进口，采用高精度高性能压力传感器和世界先进的磁流体技术产品，精度高，稳定性好。
18、校验过程中耗气量极少，不浪费SF6气体，测试成本低，对环境无污染，节能环保。
19、本产品为便携式设计，配套性好，便于携带，操作方便，测试快速。

UNMD-5000 SF6气体密度继电器校验装置技术参数

测量精度：	0.1级
压力显示分辨率：	0.0001MPa
压力测量范围：	0~1.0000MPa，可选择绝对压力或相对压力
温度/湿度测量范围：	-50~120℃/5～95%RH，温度采集可内置、外接PT100或手工输入
温度测量误差：	0.5℃
温度显示分辨率：	0.1℃
工作原理：	内置压力发生器或外置压力源输入
SF6气体排放量	使用内置压力发生器时，校验过程中不需要使用SF6气体。
显示方式	10.2寸超大触控液晶屏，同屏显示实测值及标准温度下的压力值
操作方式	全中文、全触摸操作，简单直观方便
触点电阻	范围0～10Ω，精度5%，分辨率1mΩ
气    源	内置高性能压缩机产生压缩空气 可充入SF6气体、氮气
大气压测量	范围300hPa～1100hPa；分辨率：0.03hPa（0.25米）；精度：0.03hPa
压力显示	测试环境温度下的压力、20℃时的等效压力
校   验	自动校验/手动校验
数据存储	可以保存1000组测量数据
数据打印	报表式打印
数据上传上位机软件	USB/WIFI/RS232/蓝牙
工作电源：	交直流两用：AC220V/50Hz、大容量锂电池 充电适配器输入：AC 100~240V 50Hz/60Hz 充电适配器输出：DC：8.4V（带保护）3A
整机功耗	＜10 W
仪器重量：	8kg
主机外形尺寸	长445mm×宽280mm×高180mm
工作温度	-20℃～＋45℃
工作湿度	5～95%相对湿度，20℃时不冷凝
储存温度	-20℃～＋45℃
海拔高度	≤4000m
