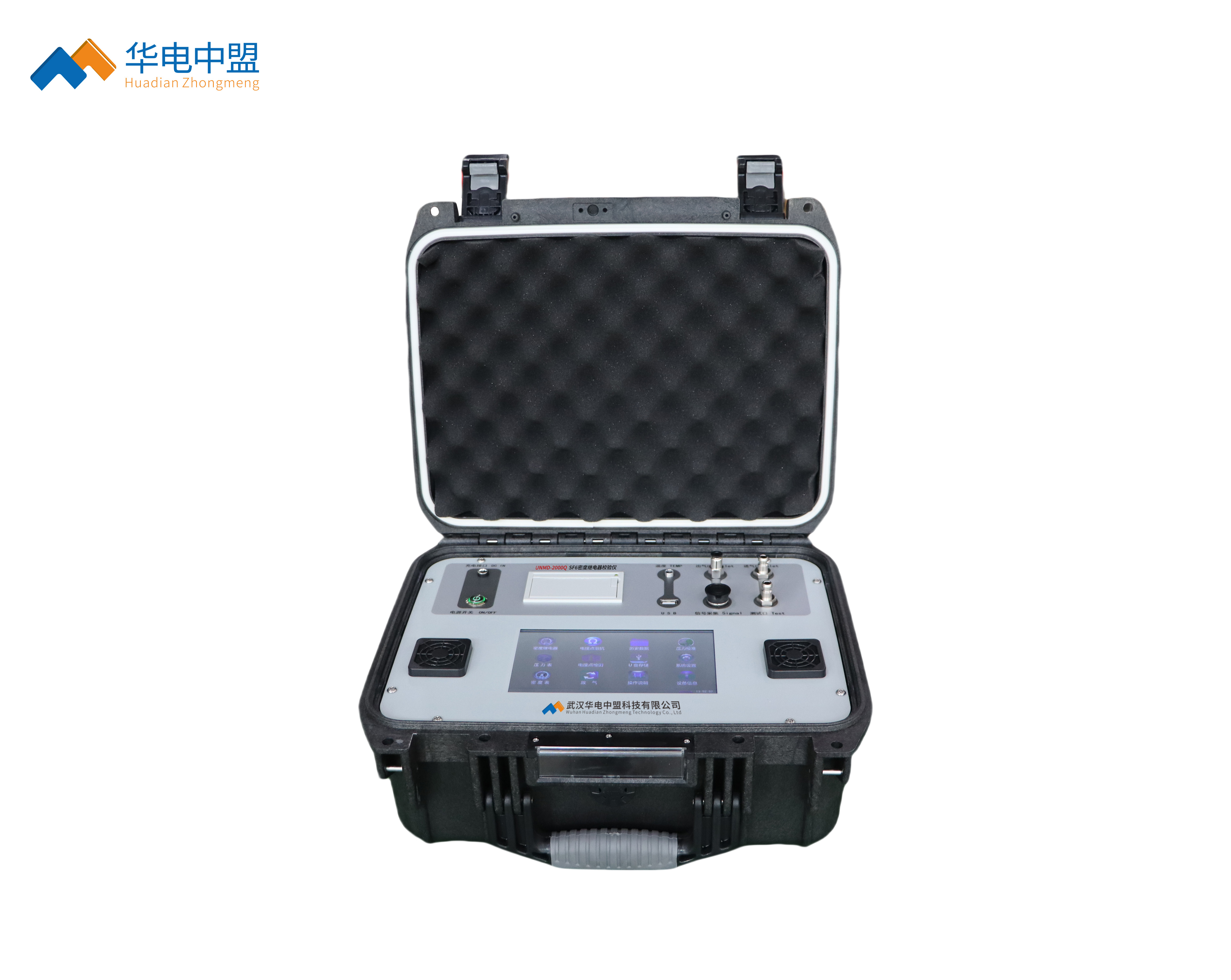

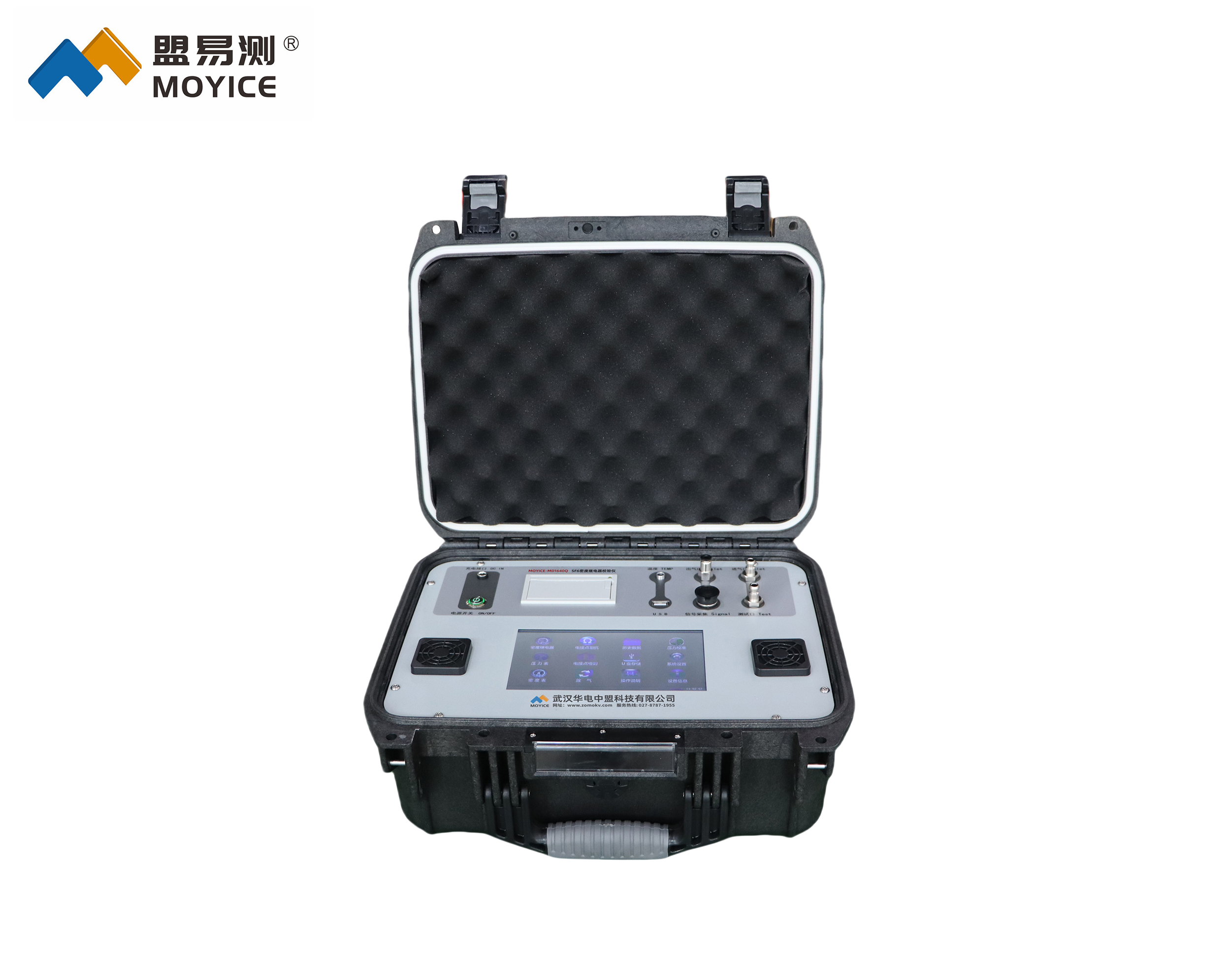

MOYICE-MD1640Q SF6密度继电器校验仪

◆MOYICE-MD1640Q SF6密度继电器校验仪简述

该校验仪采用高精度压力传感器及高速率A/D转换器，结合32位高性能微处理器能对各种SF6密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对20℃时的标准压力换算，并具有打印、存储和U盘转存功能，同时自动识别测试过程中的故障。本产品携带方便、操作简单、测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。

仪器具有高精度，高稳定性，高可靠性的特点。

◆MOYICE-MD1640Q SF6密度继电器校验仪功能特点

1)本仪器采用32位ARM单片机和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。
2)配置了带触摸的大屏幕中文液晶屏人机接口，操作简单、界面美观，所有参数及状态一目了然。
3)自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6密度继电器现场校验难的问题。
4)所有测试过程自动由仪器完成，不用人工干预，一次设置，过程自动测试，试验结果智能判断。
5)配置电接点阻抗、设定值误差、切换差校验功能，示值误差校验功能，额定压力示值误差校验功能，回程误差校验功能。
6)可大容量存储试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。
7)校验过程中无需恒温室，可以在任意有效温度范围内对SF6密度继电器、压力表进行校验。
8)配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。
9)具有在线修改系统压力功能，可以现场修正。
10)核心元器件采用进口元件，性能可靠。
11)能同时测试2组报警信号、2组闭锁信号、1组超压信号。

◆MOYICE-MD1640Q SF6密度继电器校验仪技术参数

工作电压：锂电池、或AC220V/50Hz
仪器功率：4W
仪器精度：0.2级
压力显示分辨率：0.0001Mpa
压力校验范围：0～1.0Mpa
接点电阻范围：0～25Ω
电阻测量精度：±5%FS
电阻显示分辨率：1mΩ
温度测量范围：-50℃~150℃
温度测量精度：±0.5℃
温度显示分辨率：0.1℃
校验对象：单报警/闭锁/超压、报警+闭锁+超压的任意组合
压力类型：绝对压力、相对压力
显示方式：800×600图形彩色液晶屏
操作方式：电阻触摸屏
打印机型：高速热敏微型打印机
打印方式：汉字报表式打印
外形尺寸：主机：380mm×320mm×180mm
附件箱：465mm×370mm×145mm
SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力
仪器重量：2.5kg
