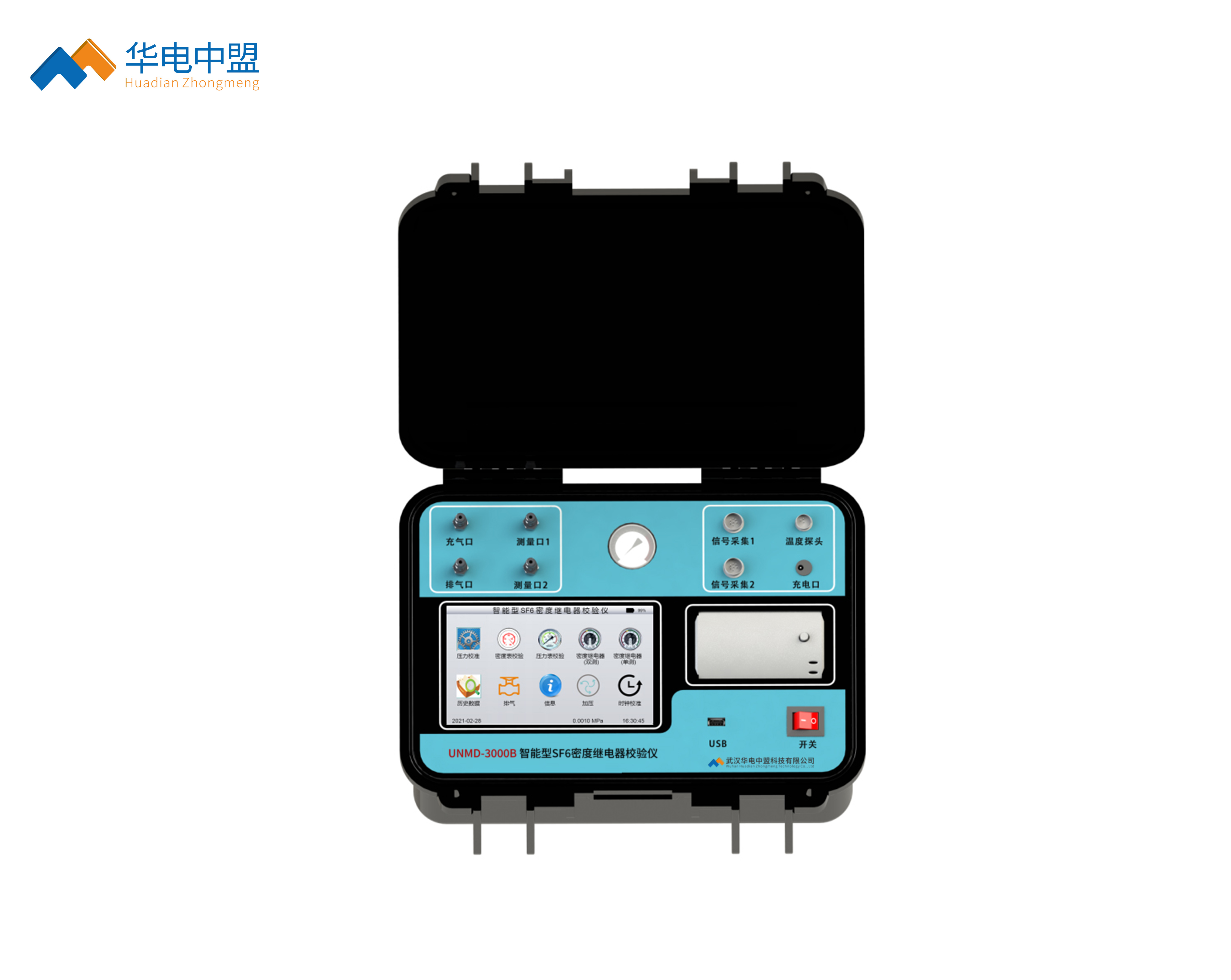

UNMD-3000B 智能型SF6密度继电器校验仪

执行标准：

执行标准：DL/T259-2012：六氟化硫气体密度继电器校验规程

产品别名：

产品别名：SF6密度继电器校验仪、全自动密度继电器测试仪、SF6气体密度继电器校验仪

产品特性：

产品特性：
※ 双通道检测，一次可检测两组SF6密度继电器;
※内置时钟显示及电量指示；

※测量压力范围：0.0～0.9Mpa 分辨率 0.001 Mpa；

产品品牌：武汉华电中盟

24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆UNMD-3000B 智能型SF6密度继电器校验仪产品概述
该款SF6 密度继电器校验仪，是一款智能化的SF6密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算,主要用于SF6密度继电器的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便。
在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。为了能够统一，习惯上常把20℃ 时SF6气体的压力作为其对应密度的代表值。所以，SF6密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。本SF6密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。

◆UNMD-3000B 智能型SF6密度继电器校验仪功能特点

◆ 双通道检测，一次可检测两组SF6密度继电器
◆ 独特的超大真彩触摸液晶屏显示(显示分辨率:1024×600)，操作方便
◆ 仪器自动采集温度也可手动设置温度，测量更准确测量数据自动保存，存储量大于1000条,方便数据查询
◆ 内置时钟显示及电量指示
◆ 采用高精度传感器和先进的磁流体技术，自动测量，避免了由于人为因素而产生的误差
◆ 对任意环境温度下的各种SF6密度继电器的报警动作、闭锁动作、超压动作和解除时的压力值进行测量，并自动换算成20℃时所对应的标准压力值，实现对SF6密度继电器的性能校验。
◆ 可以对任意环境温度下的各种压力表或密度表的精度进行校验。
◆ 仪器配有多种开关过渡接头，使用方便，大多数密度继电器无须拆卸即可直接进行校验

技术参数

◆UNMD-3000B 智能型SF6密度继电器校验仪技术参数
◆ 操作方式：真彩触摸液晶屏，显示分辨率，1024×600（像素）
◆ 测量方式：全自动测量
◆ 测量数量：单测（一组/次）、双测（两组/次）
◆ 测量速度：约1.0~2.0分/次
◆ 打印方式：热敏快速微打
◆ 测量压力范围：0.0～0.9Mpa 分辨率 0.001 Mpa
◆ 测量精度：0.25级
◆ 测量温度范围：-20℃～+120℃ 分辨率0.1℃
◆ 校验压力范围：20℃时标准压力0.000～0.900Mpa
◆ 校验对象：单报警、单闭锁，双报警双闭锁，双报警单闭锁，单报警双闭锁、超压
◆ 测量触点电压：DC24V
◆ 温度采集方式：手动/自动
◆ 进气管道：标配φ4/聚四氟乙烯管1套（含两端快插母头）
◆ 测量管道：标配φ4/聚四氟乙烯管2套（两端快插含一公头－母头）
◆ 排气管道：标配φ4/PU管1套（含1个快插母头）
◆ 充电电压：100～240VAC,50/60HZ
◆ 工作电源：交直流两用，充电一次可连续使用八小时
◆ 锂离子电池组：16.8V /6.6AH
◆ 产品尺寸：405×310×200
