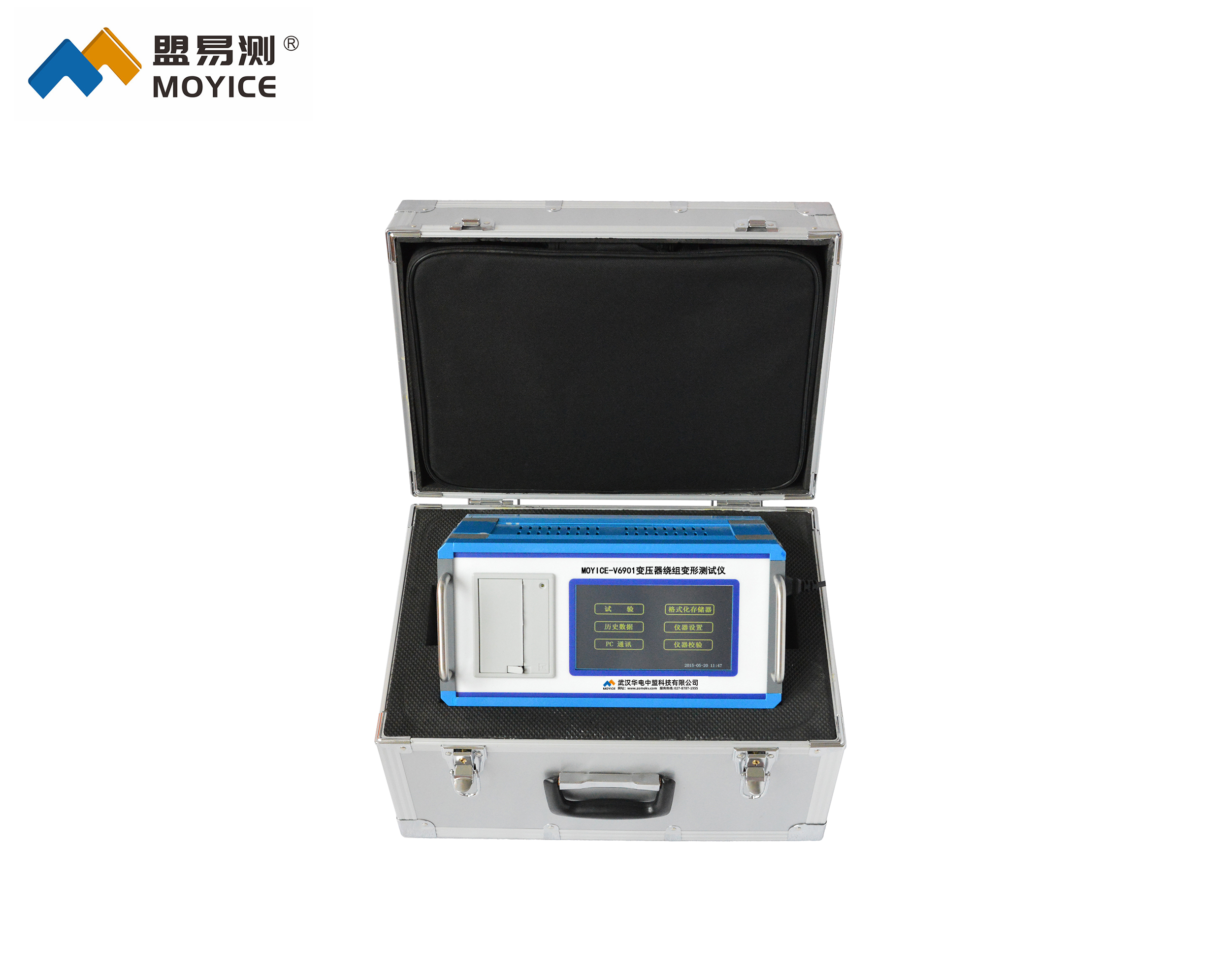

MOYICE-V6901变压器绕组变形测试仪

◆MOYICE-V6901变压器绕组变形测试仪简述

1.变压器设计制造完成后，其内部结构和各项参数（Ci，Li, Ri）都固定了，因此每个线圈的频域响应也随之确定，正常绕组的变压器，其三相频域响应曲线应该相差不大；
2.当变压器在试验过程中出现匝间、相间短路，在运行中出现短路或其他故障因电磁拉力造成线圈移位，在运输过程中发送碰撞造成线圈相对移位，这些因素都会使变压器分布参数发生变化，其频域响应也发生变化，根据频域响应曲线即可判断变压器的变形程度；
3.基于以上思想和先进的测量技术，本公司设计了变压器绕组变形测试仪，该仪器能准确绘制各相频域响应曲线，通过测量曲线的横向、纵向对比，可以非常准确的判断变压器的变形程度。
4.本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准。

◆MOYICE-V6901变压器绕组变形测试仪技术特点

1.采用先进的DDS扫频技术；
2.采用高速，高集成化微处理器设计；
3.双通道16位AD采样；
4.自带高亮度7寸彩色触摸屏，亮度可调；
5.自带热敏打印机，可随时打印数据，打印浓度可调；
6.最大可以保存120组测量数据，可随时查阅数据或上传至PC机；
7.有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；
8.采用USB2.0接口；
9.主机尺寸：31cmX15cmX15cm；
10.主机重量： 4.0KG。
11.工作电源：AC220V±10%，(50±1)Hz;
12.工作环境：-10℃～50℃  湿度<90％ 无结露。

◆MOYICE-V6901变压器绕组变形测试仪技术参数
