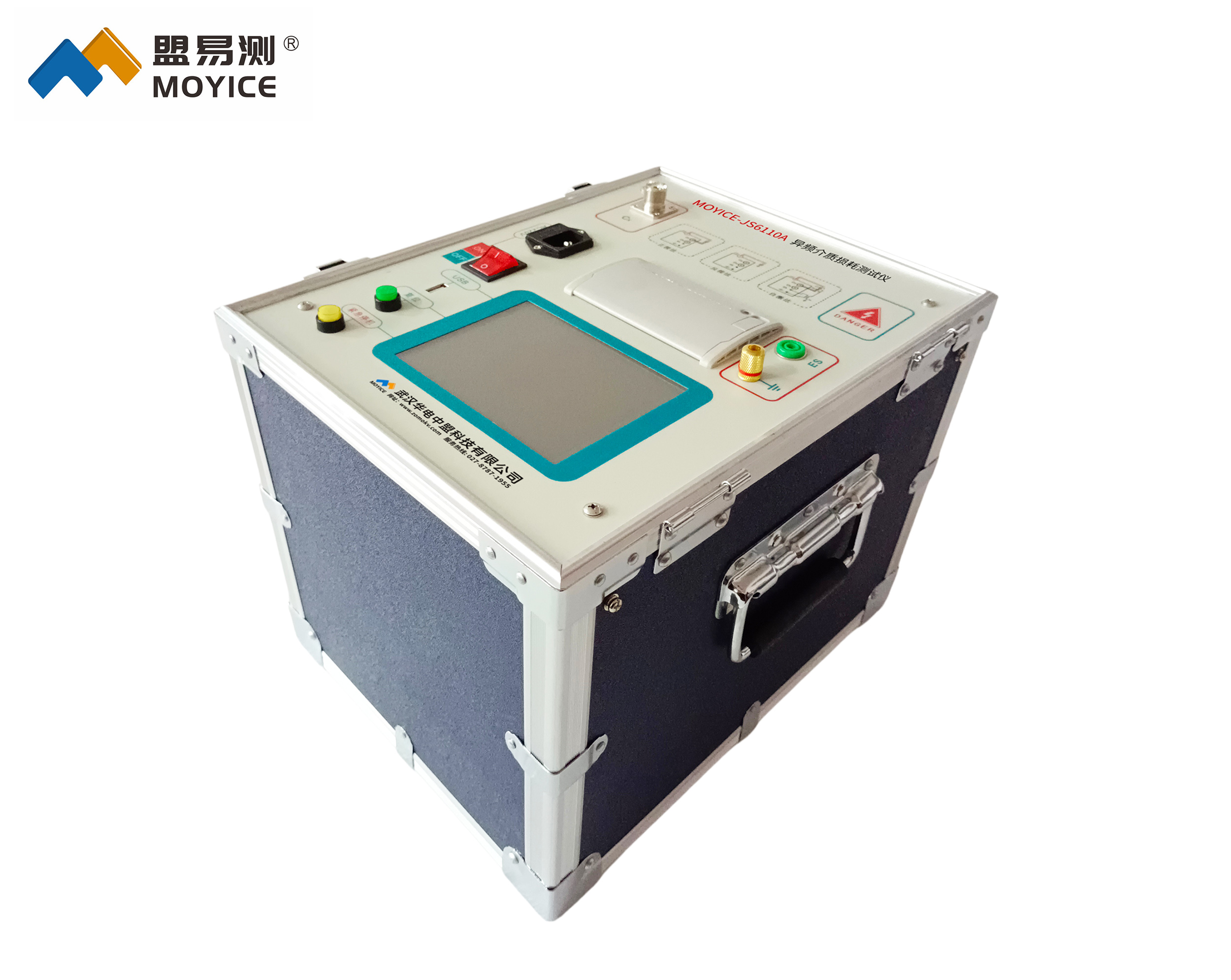

MOYICE-JS6110A异频介质损耗测试仪

执行标准：

参考标准：DL/T962-2005

产品别名：

产品别名：异频介质损耗测试仪

产品特性：

产品特性：
※测试各种高压电力设备介损正切值及电容量;
※精度：2%；
※最大电流： 200mA；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-JS6110A异频介质损耗测试仪简述

MOYICE-JS6110A 异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

◆MOYICE-JS6110A异频介质损耗测试仪特点

超大液晶中文显示
操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。
海量存储数据
仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
科学的数据管理
仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。
多种测试模式
仪器能够分别使用内高压、内标准、正接法、反接法、自激法等多种方式测试。
不拆高压引线测量CVT
仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
CVT反接屏蔽法测量C0
仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
高速采样信号
仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
多重保护安全可靠
仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。仪器还具备设置接地检测功能，确保不接地设备不允许操作启动测试。现场误接电源380V，具有报警功能，可保护仪器不损坏。

技术参数

◆MOYICE-JS6110A异频介质损耗测试仪技术参数

1	使用条件	-10℃∽40℃		RH＜80%
2	抗干扰原理	变频法
3	电源	AC 220V±10%		允许发电机
4	高压输出	0.5kV∽10kV		每隔0.1kV
		精度		2%
		最大电流		200mA
		容量		2000VA
5	自激电源	AC 0V∽50V/15A		单频 50.0Hz、60.0Hz 自动双变频 45.0Hz/55.0Hz 47.5Hz/52.5Hz 55.0Hz/65.0Hz 57.5Hz/62.5Hz
6	分辨率	介损tgδ: 0.001%		电容Cx: 0.001pF
7	精度	介损△tgδ:±(读数*1.0%+0.040%)
		电容△C x :±(读数*1.0%+1.00PF)
8	测量范围	介损tgδ	无限制
		电容C x	15pF ＜ Cx ＜ 300nF
			10kV		Cx ＜ 60nF
			5kV		Cx ＜ 150nF
			1kV		Cx ＜ 300nF
		CVT测试			Cx ＜ 300nF
9	外型尺寸（主机(mm)	350（L）×270（W）×315（H）
	外型尺寸(附件)(mm)	350（L）×270（W）×160（H）
10	存储器大小	200 组支持U盘数据存储
11	重量（主机）	22.55kg
	重量（附件箱）	5.25kg
