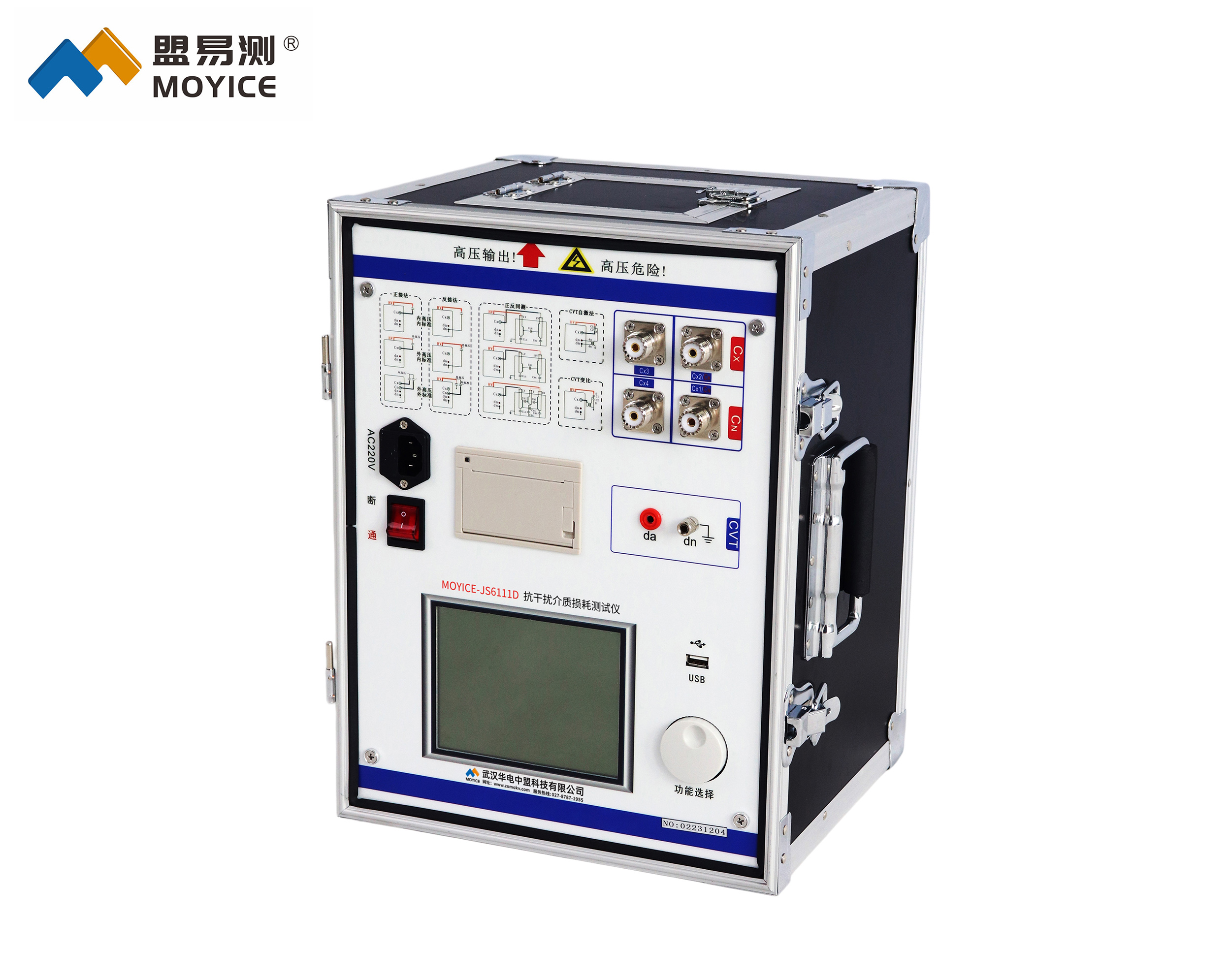

MOYICE-JS6111D抗干扰介质损耗测试仪

执行标准：

执行标准：DL/T962-2005

产品别名：

产品别名：全自动异频抗干扰介损测试仪

产品特性：

产品特性：
※CVT的自激法测试，一次接线，同时测量C1、C2的电容和tgδ;
※高压输出精度：2%；
※分辨率：tgδ: 0.001%；Cx: 0.001pF；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-JS6111D抗干扰介质损耗测试仪简述

介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
全自动抗干扰介损测试仪采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源，输出单频45Hz~65Hz及双频47.5Hz\52.5Hz、45.0Hz\55.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz纯正弦波，自动加压，可提供最高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。

◆MOYICE-JS6111D抗干扰介质损耗测试仪特点

1、具备CVT的自激法测试，一次接线，同时测量C1、C2的电容和tgδ。
2、具有反接线低压屏蔽、高压屏蔽功能，在CVT母线接地情况下，对C11可进行不拆线10kV反接线介损测量。
3、具有外施电压和外加CN的测量功能。
4、具有CVT变比测量功能，满足35～500kV等级CVT装置的变比测量。
5、具有多通道同时测量功能，是可以同时测试四个被试品的介质损耗值。
6、采用变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
7、过流保护功能，在试品短路或击穿时仪器不受损坏。
8、接地保护功能，在仪器接地不良或没有接地的情况下仪器不工作。
8、内附标准电容和高压电源，便于现场测试，减少现场接线。
9、仪器采用超大屏幕液晶显示，操作简单，测试过程通过汉字菜单提示操作。
10、仪器里每个功能界面下有对应的接线图，极大方便操作者接线。
11、具备中英文切换功能。

技术参数

◆MOYICE-JS6111D抗干扰介质损耗测试仪技术参数

1	使用条件	-15℃∽40℃		RH＜80%
2	抗干扰原理	变频法
3	电源	AC 220V±10%		允许发电机
4	高压输出	0.5kV∽10kV		每隔0.1kV
		精度		2%
		最大电流		200mA
		容量		2000VA
5	自激电源	AC 0V∽50V/40A		单频 45.0Hz-65.0Hz 任意可调双频45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ
6	分辨率	tgδ: 0.001%		Cx: 0.001pF
7	精度	△tgδ:±(读数*1.0%+0.040%)
		△Cx :±(读数*1.0%+1.00PF)
8	测量范围	tgδ	无限制
		Cx	15pF ＜ Cx ＜ 300nF
			10kV		Cx=(Cx1+Cx2+Cx3+Cx4)＜60 nF
			5kV		Cx=(Cx1+Cx2+Cx3+Cx4)＜150 nF
			1kV		Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF
		CVT测试			Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF
9	外型尺寸 (主机)(mm)	40com29cm33cm
	外型尺寸 (附件)(mm)	40cm33cm15cm
10	存储器大小	200组支持U盘数据存储
11	重量（主机）	25.75kg
	重量（附件箱）	33.44kg
