UNITA-4005电机综合试验系统

执行标准：IEC 60349-2:2010、GB/T 10069.1-2006

产品别称：电机综合测试台、电机综合试验系统

产品特性：
※工作电压zui高10KV;
※试验功率400KVA；
※低压380V工作电流zui高为537A(按照30%额定电流起动，可以启动2000kW的电机)；高压10kV工作电流zui高115A；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

【

电机综合试验系统

】综合性能试验系统设计规范（通用原则）
1.系统操作安全
1．1整套试验系统兼顾了试验人员的安全性及设备运行的可靠性
1．2各种过电压、电流保护齐全
1．3空间布局合理，布线清晰明了(所有元件和连线有永久性规定标号)
2.系统工作效率
仪器充分利用仪表数据处理技术，将测量结果直接打印并进行保存计算。省去了人工代入公式计算的麻烦。外接线统一布置，尽量减少人工接线。
3.系统人性化操作
充分利用了机械与电气互锁的功能，有效防止误动作情况的发生，也就是说如果不按照安全程序操作，系统会拒绝启动，从而有效保护人身及设备的安全。
4.系统可靠运行
本系统设有两套试验计算显示回路，一、用试验仪表显示、打印生成出厂数据；二、单独数字表头显示电压电流数据。可充分保证在某一点出故障时，不影响设备的正常操作及试验工作的正常进行，同时本公司技术人员也可随时赶赴现场解决问题。
5.系统测量精确度
系统所有测量仪器、仪表、测量互感器精度均满足国家标准要求。
【电机综合试验系统】测试系统操作要求
1. 特性试验
1．1 电流互感器采用二次转换原理制造。
2. 安全保护
2．1 试验站辅助接地设施
2．2 自动保护系统
2．3安全报警系统
【电机综合试验系统】关键试验设备技术参数描述：
1）主控台：互锁控制电路及测试结果显示
主要功能及参数：
试验控制台可对调压器，互感器实现控制；设置电流电压量程转换，试验项目选择，过流保护；空负载损耗值实时显示、计时等。
A、控制台上的电压表及电流表均由数字表头显示；
电源电压表的测量范围：0-650V；精度：1.0级
电源电流表的测量范围：0-600A/5A；精度：1.0级
调压器输出电压表的测量范围：0-450V；精度：1.0级
B、三相调压器由控制台电动升降压，并且具有零位保护及上下限位保护功能；调压器具有无触点采用变频调速及YEJ自动调压的特点，避免电机的惯性使调压器过调及粗调功能
C、空载、负载试验项目都具有过流保护和过流复位功能；
D、标准电流互感器CT档位的切换都在控制台上通过手动控制完成；
E、主控制台具有紧急停止装置，如被试品出现意外情况时可以紧急停止断开主电路！
F、主控台装有红色警灯及警铃，在主电路启动时警灯闪烁，试验完成后，按警铃按钮提醒试验人员试验完成。
G、整套控制系统由手动工作完成，其一部分由主控制台组成装有各种指示仪表、空负载测试仪、感应调压器通道、中间变压器通道、过流继电器及启停按钮；第二部分由交流接触器、中间继电器、断路器、电流互感器等组成的低压测试辅助控制柜；

2）测量、控制系统及要求：

2电源部分
2.1根据试验需要可选择不同品质的电源提供给产品试验（调压直接输出、中间变升压输出）。
2.2直流励磁和电压要求可分开调节。
2.3直流励磁靠手动控制。
2.4测量部分
2.4.1测量仪表精度要求：1.0级以上。（直接测量，不通过传感器或互感器）
2.4.2测量互感器精度要求：0.2级以上。（要求采用电流电压传感器测量）
2.4.3测量仪表、仪器具有拆装方便功能。可集成式、也可积木式、或集成、积木式。
2.5控制系统
控制系统采用手动切换电源输出；电动切换高压电流电压互感器档位。
2.6显示方式
LED液晶显示，中文界面。
2.7专用仪器、仪表为保证精度选择我公司自主研发的功率测试仪产品，以保证设备的性能及日常维护。乙方提交的设计文件中已包括仪器、仪表清单，并经甲方确认后方可执行。

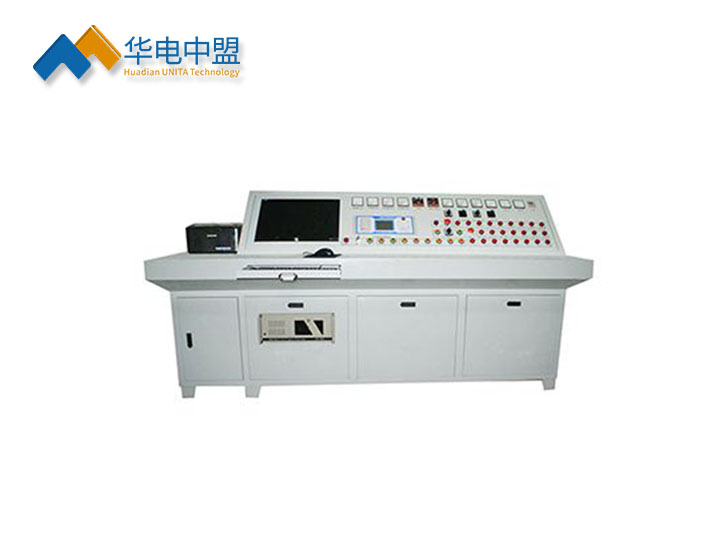

3）产品外观要求：三相交流电机综合测试台外观：台体图片（可按客户要求提供）：

电机综合试验系统产品展示电机综合试验系统细节图电机综合试验系统服务质量电机综合试验系统证书电机综合试验系统案例

【电机综合试验系统】空载负载特性测试仪，满足单相、三相测量，其性能指标要求如下：
1.电压测量范围 50V—650V,电流测量范围0.25A—5A,精度0.2级；可扩展。
2.功率U*I, 精度0.2级；
3.功率因数0.050--1.000，精度0.2级；
4.频率40—70Hz，精度0.1级；
5.三相总功率P；
6.空载电流I。%；
7.空载损耗P。；
8.负载损耗PK；
9.阻抗电压UK；
10.三相功率值Pa(Pab)、Pb、Pc(Pbc)；
11.三相平均线电压Un；
12.三相平均电流In。

3.2高压电流互感器
1.工作电压10kV
2.测量范围2A～600A；
3.精度为0.2;
4.其变比为600/1、300/1、50/1共三档。

【电机综合试验系统】高压电压互感器
1.工作电压10kV
2.精度为0.2级；
3.其变比为(10kV/6kV/3kV/1kV/√3)/(100V/√3)。
3.4绕组直流电阻测试仪：
1.输出电流：10A、1A 、300mA、100mA、5mA
2.量程： 0～ 0.1Ω （10A）
0.03Ω～6Ω （ 1A）
0.1Ω～20Ω （300mA ）
0.3Ω～60Ω （100mA）
30Ω～20kΩ （5mA）
3.准确度：0.2%±2μΩ
4.分辨率：0.1μΩ
5.工作温度：-20～40℃
6.环境湿度：≤80%RH，无结露
3.5绕组绝缘电阻测试仪;
1.多档测试电压：500V、1000V、2500V、5000V（注：四个电压档位根据具体型号）
2.测量绝缘电阻高达2TΩ。
3.绝缘电阻值采用31/2LCD数字显示。
4.绝缘电阻测量自动转换量程，读数方便。
5.测量当前环境温度。
6.自动计时功能，仪器蜂鸣器每间隔15秒短鸣一次。
7.自动测量计算并存储R15S、R60S 、R600S、吸收比、极化指数值。
8.输出短路电流大于3mA\5mA，满足对容性负载快速充电的要求。
9.抗干扰能力强，读数稳定、可靠。
10.完备的保护功能，保障操作安全。
11.可充电锂电池供电，当电池电量不足时自动关机。
【电机综合试验系统】主要技术指标

额定电压（V）	500	1000		2500		5000
作电压（V）	额定电压×（1±10%）
测量范围	0.001～100GΩ		0．001～200GΩ		0.001～500GΩ		0.001～1000GΩ
	zui大误差：±5%RDG+2d （测量值zui大显示1999）
输出短路电流	≥1.5mA	≥1.5mA		≥5mA		≥5mA
吸收比、极化指数	测量范围：0.1～19.99；zui大误差：±1%RDG+1d

其它
整机功耗：≤10W
工作温度与湿度： -5℃～40℃; ≤ 85 % RH
耐压： AC2.5kV 50HZ 1min
工作电源： 14.8V（2.2Ah）可充锂离子电池
充电电源： AC220V 50 HZ (±10 %)

3.6振动试验；
1.加速度测量范围：0-199.9m/s2(有效值） 2-3000HZ（频率响应）
2.速度测量范围：0-199.9mm/s（有效值） 5-1000HZ（频率响应）
3.位移测量范围：0-1999um（峰峰值） 5-200HZ（频率响应）
4.测量误差范围：≤5%
5.传感器类型：压电式加速度计

3.7工频耐压测试仪;
1.工作电源： AC 220V±10﹪,50HZ，5A。
2.输出电压： AC 0.5 — 5KV，±3﹪。
3.击穿电流： AC 2～200(mA) ±3%, 任意设定。
4.环境温度： 0～40℃
5.相对湿度：不大于75%

4）【电机综合试验系统】主要配置明细表：

序号	名称	数量	单位
1	交流电机控制台及附件	1	套
2	数字仪表	1	批
3	空载负载特性测试仪	1	台
4	低压控制柜	1	套
5	高压计量柜	1	套
6	高压电压互感器	3	只
7	高压电流互感器	3	只
8	绕组直流电阻测试仪	1	套
9	绕组绝缘电阻测试仪	1	台
10	电阻振动测试仪	1	台
11	电机耐压测试仪	1	台

5）备品备件明细表

序号	名称	型号规格	数量	单位
1	开关/按钮/指示灯	标准件		只
2	警示灯		1	只
3	警铃		1	只

【电机综合试验系统】执行标准
GB/T 1032-2012 三相异步电机试验方法
IEC 60349-2:2010 旋转电机基本试验方法
GB/T 10069.1-2006 旋转电机噪声测定方法及限值噪声简易测定方法
GB 10068-2008 轴中心高为56cm及以上电机的机械振动的测量、评定及限值
GB/T 22719.1-2008 交流低压电机散嵌绕组匝间间绝缘第1部分：试验方法
GB/T 25123.2-2010 电力牵引轨道机车车辆和公路车辆用旋转电机第2部分：电子交流器供电的交流电动机（IEC 60349-2:2002，MOD）
IEC 61377 电力牵引机车车辆一变流器供电的交流电动机及控制系统的综合试验
TB/T 1608.1-2013 机车辅助电机第1部分异步电动机
同步电机实验标准
