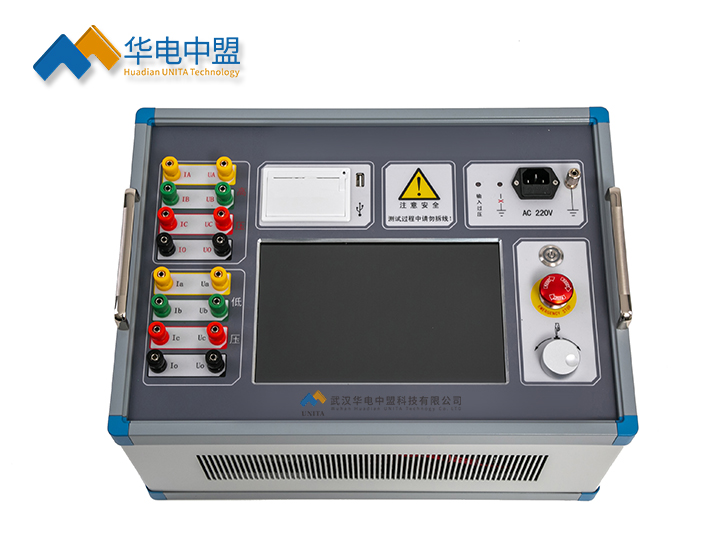

UNITA-4670变压器直流电阻及变比综合测试仪

执行标准：JJF 1067-2000 《工频电压比例标准装置校准规范》

产品别名：变压器直流电阻及变比综合测试仪、变压器直流电阻测试仪、变压器变比组别测试仪

产品特性：
※一次接线，可完成直阻测试、变比测试;
※针对高电压等级、大容量主变压器设计有助磁测试功能，使直阻测试速度大大加快;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆UNITA-4670变压器直流电阻及变比综合测试仪概述
对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。
变压器绕组的直流电阻测试及变压器变比组别测试是变压器在交接、大修和改变分接开关后必不可少的试验项目。目前两个试验项目的传统测试方法为分体式测试，即需要配备一台直阻测试仪和一台变比测试仪。因为是两台独立的仪器，每台仪器均配有专用的测试线，这就需要分开接线和测试，这样一来导致工作效率大大降低。
我公司创新性的研发出变压器直流电阻及变比综合测试仪，我们仅需要一套设备，可以完成两个项目的测试，并且不需要频繁的拆接测试线，从而大大提高工作效率，节约用户成本。

◆UNITA-4670变压器直流电阻及变比综合测试仪主要功能与特点
1. 一次接线，可完成直阻测试、变比测试。
2. 直阻测试功能，对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率；测试电源zui高输出电压28V，zui高输出电流20A，满足绝大多数变压器的测试需求；针对高电压等级、大容量主变压器设计有助磁测试功能，使直阻测试速度大大加快。
3. 变比测试功能，可以进行三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试。
4. 电源380V误接自动保护功能和接地线未接报警功能，保证您的安全使用。
5. 工业级10.1寸大屏显示，清新简约显示风格设计，全触控操作，为您创建舒适便捷的人机交互体验。

◆UNITA-4670变压器直流电阻及变比综合测试仪技术指标

直阻测试
输出电流	单相20A、10A、5A、1A、0.2A 三相10A+10A、5A+5A、1A+1A
测量范围	单相20 A档 0.5mΩ～1 Ω 10 A档 1.0mΩ～2 Ω5 A档 10 mΩ～4 Ω 1 A档 0.1 Ω～20Ω0.2A档 1Ω～100Ω 三相 10A + 10A档 1 mΩ ～0.8 Ω 5 A + 5 A档 10mΩ ～1.5 Ω 1 A + 1 A档 0.1Ω ～ 8 Ω
准确度	±(读数×0.2%+2个字)
变比测试
测量范围	0.9～10000
准确度	±(读数×0.1%+2个字)(小于等于500) ±(读数×0.2%+2个字)(大于500小于等于3000) ±(读数×0.3%+2个字)(大于3000)
分辨率	0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 10000及以上(1)
使用条件及外形
工作电源	AC220V±10%	电源频率	50/60Hz
使用温度	-10℃～50℃	相对温度	≤90%，不结露
主机重量	15kg(不含测试线)	主机尺寸	450mm×325mm×240mm
