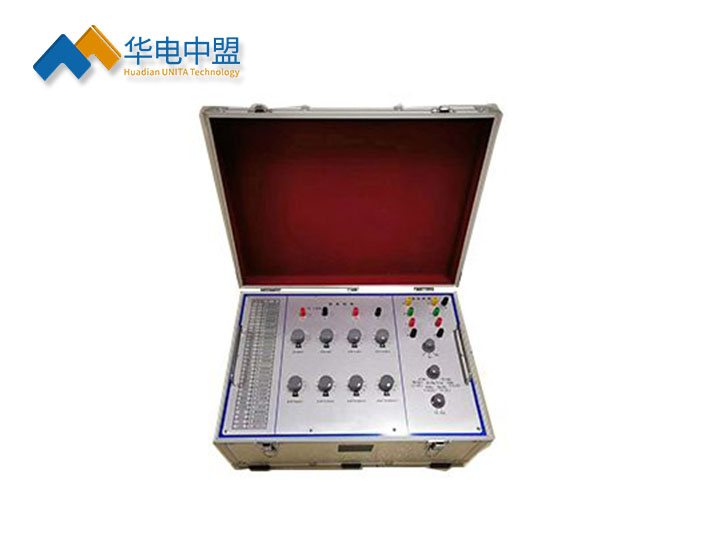

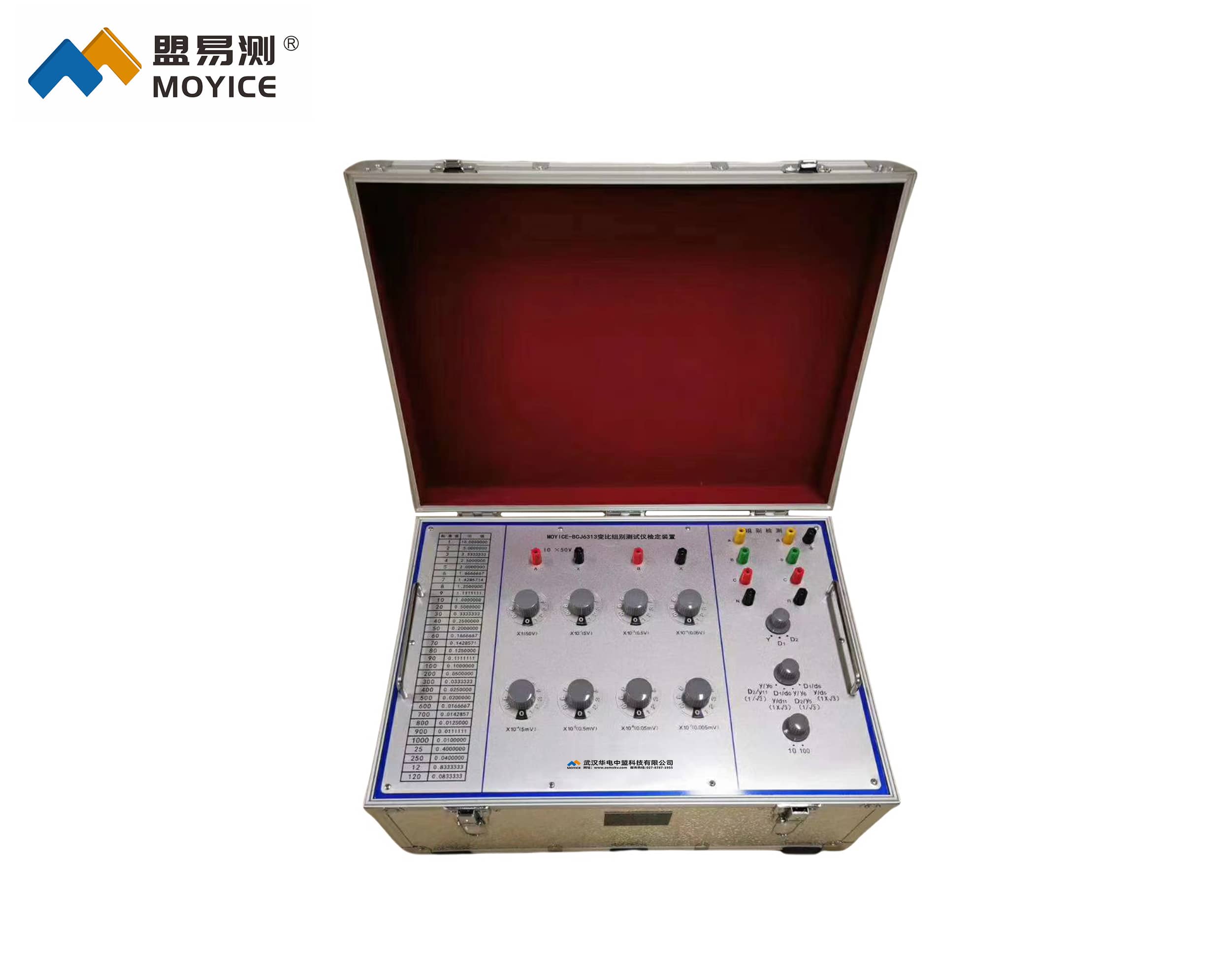

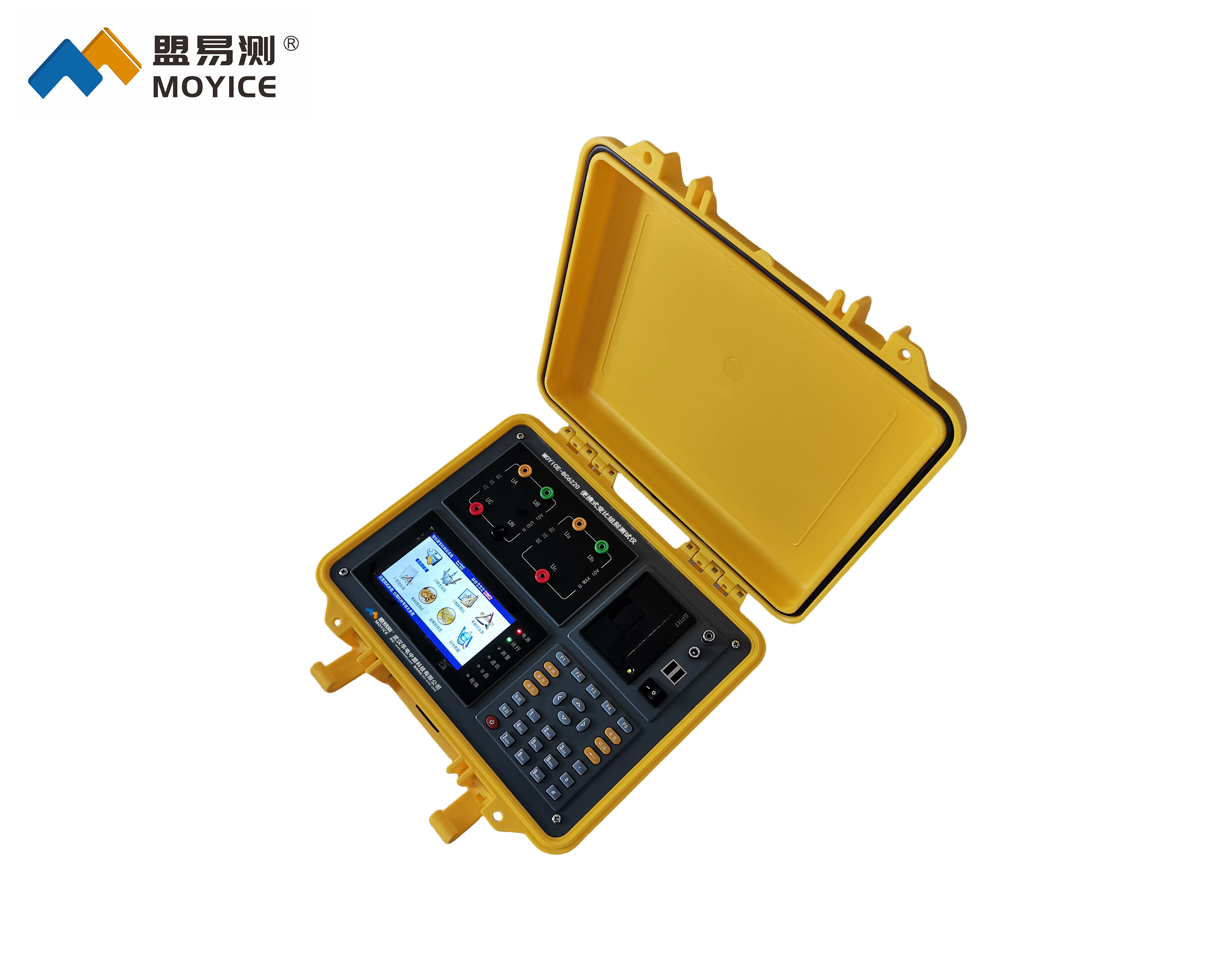

变比组别测试仪检定装置
用途与结构
UN型变比组别测试仪检定装置采用高镍坡莫合金作为导磁材料，采用高强度聚酯漆包铜圆线均匀排绕而成，结构合理可靠。主要用来检定各种变压比电桥，即既可单相检定其误差又可检定其连接组别。该设备准确度高，设计变比测试范围广，适用于检定各种变压比电桥。另外该设备还可以用来作为高精度感应分压器来使用。在检定变压比电桥误差时，单相检定不能完全反映各开关内部连线是否正确，IEC74-4文件要求（变压比电桥检定规程也将规定），电桥在检定误差后，还必须用各种连接方式的实际三相变压器进行检定。因此，装置中设计有三相组合电压互感器，该仪器由三台精密电压互感器组成，通过开关切换成各种接线方式的实际三相变压器，并有多个变比。该设备准确度高，体积小，重量轻，使用方便。
变比组别测试仪检定装置使用条件
1.环境温度为+5°C--+40°C
相对湿度不超过90%（25°C）
2.电源波形的畸变系数不大于5%
频率变化范围在50±0.5Hz以内。
3.使用场所无严重影响电压互感器绝缘的有害气体和其他介质。
4.使用场所无严重的震动和颠簸。
5.使用场所不应有与工作无关的外界强电磁场。
变比组别测试仪检定装置技术数据
1.准 确 等 级： 0.001级（三相组别0.005级）
2.额定输入电压： 0-600V。
3. 输 出 电 压： 0～555.55555V(或0～50V)
4. 额 定 频 率： 50Hz
5. 设计变比测试范围：1～10000
6. 绝缘强度：2.5KV耐压3分钟，绝缘电阻≥50MΩ
7. 连接组别：Y/Y0、Y/Y6、D/D0、D/D6、Y/D11、Y/D5、D/Y11、D/Y5
