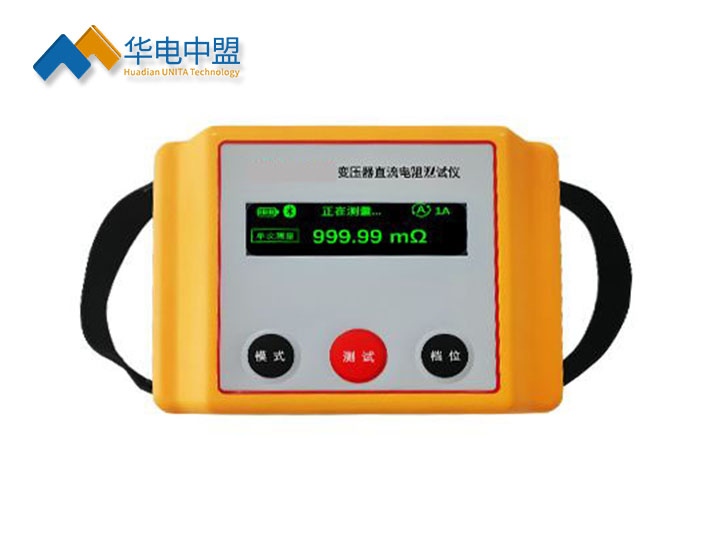

UNITA-4610LH 变压器直流电阻测试仪

执行标准：DL/T845.4-2004

产品别名：变压器直流电阻测试仪、直流电阻测试仪

产品特性：
※适用于各种电压等级的主变压器和配电变压器的直流电阻测量;
※ 00-0.2Ω（20A）；0-1Ω（10A）；0-2Ω（5A）； 0-10Ω（2A）；0-20Ω（1A）；20-10kΩ（10mA、100mA）；AUTO；;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

UNITA-4610LH 变压器直流电阻测试仪功能特点
1)适用于各种电压等级的主变压器和配电变压器的直流电阻测量；
2)整机由高速芯片控制，自动化程度高，操作简单；
3)采用全新的锂电池供电，电流档位多，输出电压高，充磁快，节省测量时间，zui高输出电流可达20A，zui大输出电压可达29V，电阻测量范围可达1mΩ~10kΩ；
4)具有自动判定充磁结束、自动锁定阻值并保存功能，无需人工判断；
5)可对需要换挡的变压器进行不停机连续测量；
6)具有自动测量功能，可根据负载自动选择zui优电流档位；
7)保护功能完善，能可靠保护反电势对仪器的冲击；
8)具备语音播报功能，测试完毕后自动播报电阻值；
9)具有能量回收功能，可快速降流去磁并回收绕组能量，解除带电风险；
10)OLED显示屏，无视觉死区，显示更清晰；
11)自带掉电存储功能，可存储100组历史测试数据，可随时查阅；
12)配备蓝牙接口，支持BLE4.0协议蓝牙传输，适配微信小程序等；
13)体积小、重量轻、无需额外供电，适合户外移动作业。

UNITA-4610LH 变压器直流电阻测试仪测试注意事项
1)使用本仪器前一定要认真阅读本手册；
2)仪器的操作者应具备一般电气设备或仪器的使用常识；
3)本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用；
4)仪器应避免剧烈振动；
5)对仪器的维修、护理和调整应由专业人员进行；
6)测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线；
7)测试过程中，禁止移动测试夹；
8)仪器主机内携带大容量电池，请勿拆机，由此可能带来爆炸风险；
9)请使用电工专用绝缘手套进行接线操作，防止感应电危及人身安全。

UNITA-4610LH 变压器直流电阻测试仪技术参数：

性能指标
测量范围	0-0.2Ω（20A）；0-1Ω（10A）；0-2Ω（5A）； 0-10Ω（2A）；0-20Ω（1A）；20-10kΩ（10mA、100mA）；AUTO；
测试精度	+（示值*0.2%+1uΩ）
zui小分辨率	0.1μΩ
测试时间	15min（Max）
测量次数	≥50次（1Ω负载10A放电模式、5min持续时间算起）
存储深度	100次历史数据
仪器参数
额定功率	zui大100W
输出电压	29V(Max，当电流小于1A时)
输出电流	DC 10mA/100mA/1A/2A/5A/10A/20A 可调
电池容量	2.5Ah
显示方式	OLED液晶屏
保护功能	过流及短路保护：33A门限，2ms快速切断
	过热保护：电池过热及功率器件保护，门限：70℃
	电池过放保护：电池低于22V将进入电池保护模式
附加功能	一键开关机及测量
	自动量程（档位）转换：支持自动确定合适量程（档位）
	连续测量：可对多档位的变压器，不停机直接多次测量
	能量回收：测试完毕后将变压器绕组中剩余能量回收至电池（绿色环保）
	大电流输出：支持20A大电流
	蓝牙数据传输：支持BLE4.0协议蓝牙传输，适配小程序等
	语音播报功能：测试数据自动语音播报
外形尺寸	155110H70mm
重量	1kg
充电器参数
输入电压	AC 110V~240V
输出规格	29.4V/1A
LED标识	LED红色正在充电，蓝色充电完成
保护功能	短路/过流/过压/过热/反接保护
附件
电流测试线	红黑各1根，导线截面积4mm2
电压测试线	红黑各1根，导线截面积2.5mm2
充电器	专用充电器1台
标准电阻	2.5mΩ标准测试电阻1只
机箱尺寸参数
主机机箱	430mm340mm190mm（长宽高）

UNITA-4610LH 变压器直流电阻测试仪遵循的标准
《DL/T 967-2005 回路电阻测试仪与直流电阻快速测试仪检定规程》
《GB/T 6587-2012电子测量仪器通用规范》
《DL/T 596-2005 电力设备预防性试验规程》
《Q/CSG 114002-2011电力设备预防性试验规程》
以及上述规范所引用的规范性文件。
