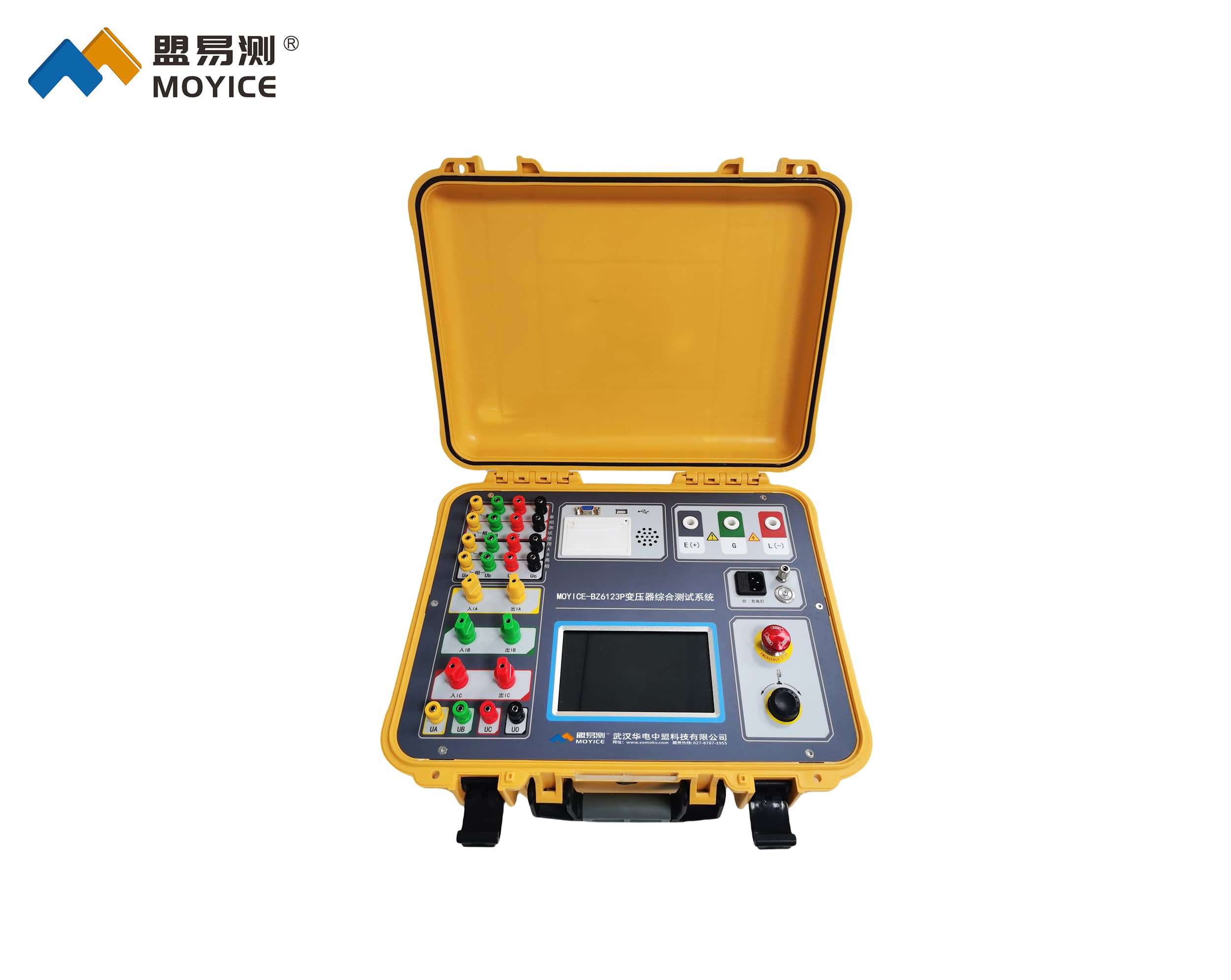

UNITA-4008P 变压器综合测试系统

执行标准：DLT1433-2015、GB20052-2020

产品别名：变压器检测系统、自动变压器综合试验台、变压器综合监测系统

产品特性：
※具有容量、负载、空载、零序阻抗测试功能；
※具有多种有线、无线通讯接口，方便仪器功能扩展；
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

UNITA-4008P 变压器综合测试系统

概述

对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。

目前配电变压器损耗测试、变压器直流电阻测试、变压器变比组别测试、变压器绝缘电阻测试是变压器停电检修的必测项目，要完成上述检测及操作就需要分别配置变压器损耗测试仪、变压器直流电阻测试仪、变压器变比组别测试仪、变压器绝缘电阻测试仪，每次试验时都需要携带四种仪器。

因为是四台独立的仪器，每台仪器均配有专用的测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时。

我公司创新性的研发出大容量锂电池供电的多合一变压器综合测试系统，我们仅需要一套设备，可以完成四个项目的测试，不需要频繁的拆接测试线。

本仪器针对直阻、变比测试项目及流程，开发了全智能一键测试功能，根据设置的测试参数，智能识别变压器当前分接位，自动测试出该分接位的变比、直阻数据并保存。

能够智能保存该变压器已测试过的所有分接位的变比、直阻数据。

大大提高工作效率，节约用户成本。

主要功能与特点

智能测试功能：具有输入一次参数，就可以完成变压器的各个档位的直阻、变比测试。

智能识别变压器当前分接位，自动测试出该分接位的变比、直阻数据并保存。能够智能保存该变压器已测试过的所有分接位的变比、直阻数据。

一次接线、可完成直阻测试、变比测试、智能测试。

直阻测试功能，针对 Yn 型、Y 型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；zui高输出电流 20A，可以满足配网变压器的低压线圈极低阻值的测试。

变比测试功能，具有三相、单相、Z 型变压器测试功能；PT/CT 变比、极性测试功能；盲测功能。

损耗测试功能，具有容量、负载、空载、零序阻抗测试功能，遵循zui新的《电力变压器能效限定值及能效等级》（GB20052-2020）标准，对配电变压器的能效等级进行准确测量与判断。

绝缘电阻测试功能，zui大输出短路电流 5mA，且 1mA～5mA 可调。具有绝缘电阻 IR、吸收比 DAR、极化指数 PI 测试功能。

具有多种有线、无线通讯接口，方便仪器功能扩展。

仪器采用嵌入式 LiUNx 操作系统，具有较高的安全性、流畅性、易用性等。

仪器采用 A7+M4 双核架构，即满足测量的实时性，又满足操作的流畅性。

工业级 7 寸大屏显示，清新简约显示风格设计，全触控结合一键飞梭操作，为您创建舒适便捷的人机交互体验。

本仪器采用大容量锂电池供电，内置充电器。

直阻测试
输出电流	20A、10A、5A、1A、0.1A、≤10mA
测量范围	20 A档 0.5mΩ～ 100mΩ 10 A档 1.0mΩ～ 300mΩ 5 A档 10 mΩ～ 1.0 Ω 1A档 200mΩ～ 6.0 Ω 0.1A档 2.0 Ω～ 60 Ω ≤10mA档 30 Ω～ 50 kΩ
准确度	±(读数×0.2% + 2个字)
变比测试
测量范围	0.9～10000
准确度	±(读数×0.1% + 2个字)(小于等于500) ±(读数×0.2% + 2个字)(大于500小于等于3000) ±(读数×0.3% + 2个字)(大于3000)
分辨率	0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 10000及以上(1)
容量、空负载测试
测量范围	电压 AC 50V～850V 电流 AC 0.5A～100A 容量 30kVA～65000kVA
准确度	电压、电流 ±(读数×0.2% + 2个字) 功率(0.2≤cosφ≤1) ±(读数×1.0% + 2个字）容量 ±(读数×10 % + 2个字）
绝缘电阻测试
输出电压	500V、1000V、2500、5000V可选
短路电流	1mA～5mA可选	电流测试量程	10mA
电流测试精度	±(读数×5%+0.2nA)	电容测试量程	20μF
电容测试精度	±(读数×15%+0.03nA)	电容放电速率	从10000V到 10V,0.5S/μF
