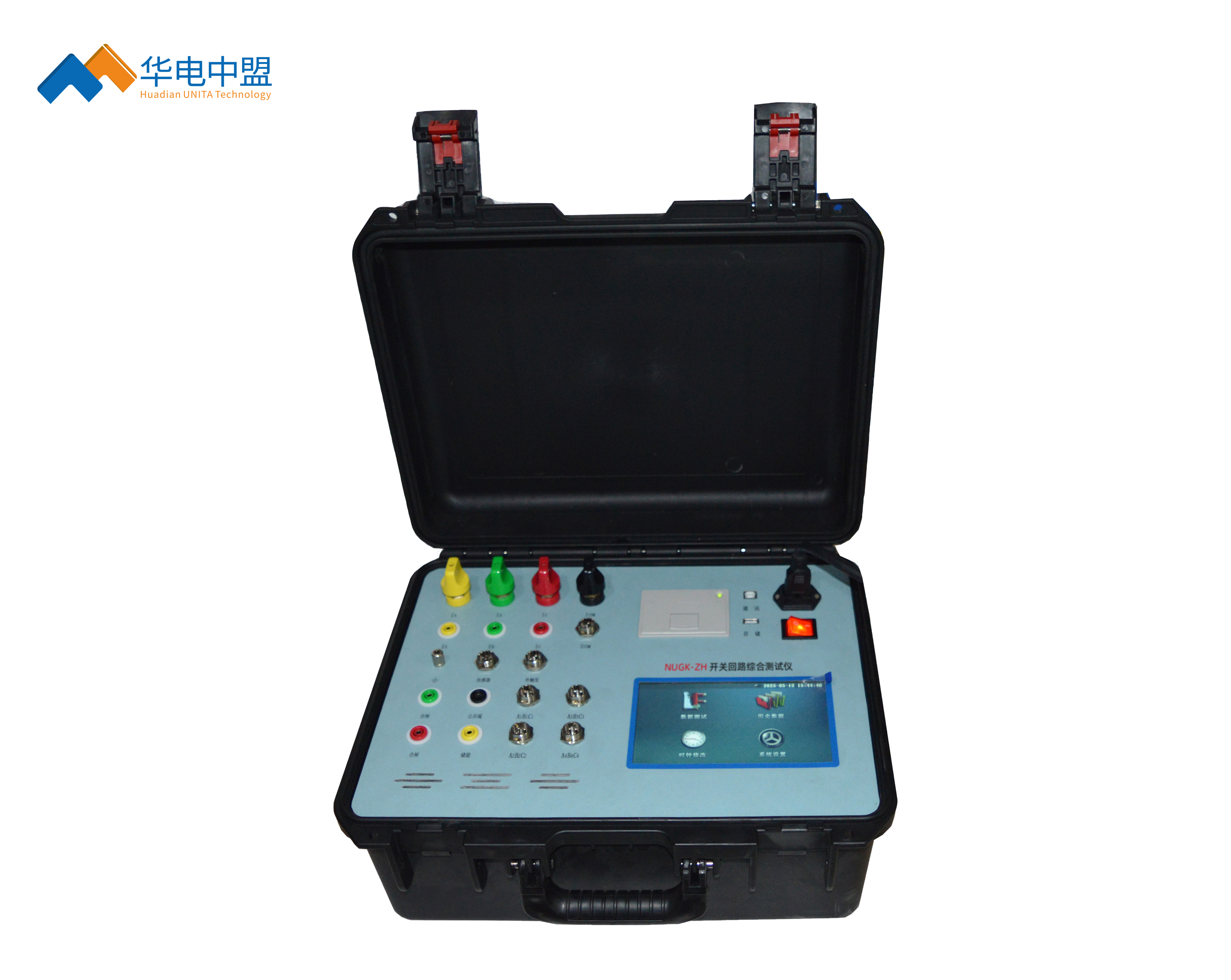

在电力设备的交接试验和预防性试验中，断路器的低压测试项目中通常都包含机械特性测试和回路电阻测试，为完成试验任务，通常需要携带两套设备进行试验。
即便少数设备支持两种测试功能，它们每次大多也只能进行单相回路电阻的，接线和操作略显繁琐，工作效率有待提高。
本机设计团队有多年现场工作经验，对上述实际情况有充分的认识和理解，通过硬件设计和软件优化，针对性的提出了一套解决方案。在保留实现单一测试功能的前提下，创新性的实现了一种智能化测试模式。
该模式不仅满足现场的测试需求，同时极大简化了接线和操作，再辅以真人语音实时播报和智能设备无线操控的加持，使测试试验过程更加简洁方便且高效。
执行标准
GB50150-2016《电气装置安装工程电气设备交接试验标准》
DL_T 596-2021《电力设备预防性试验规程》
DL/T 846.3-2017《高电压测试设备通用技术条件 第3部分：高压开关综合特性测试仪》
DL/T 845.4-2019《电阻测量装置通用技术条件 第4部分：回路电阻测试仪》
DL/T 845.3-2019《电阻测量装置通用技术条件 第3部分：直流电阻测试仪》
性能特征
适用于国内外主流型号的高压断路器，并配备直线行程传感器和增量旋转传感器。其中增量旋转传感器安装可实现无方向安装，配以专用的梅花接口，使安装更加简单稳定。
提供10kV高压断路器专用航插接口，实现合分闸及储能线圈接线的快速、安全、可靠，杜绝因接线而引发的安全隐患。
采用7英寸电阻式彩色触摸屏，全中文菜单显示，真人语音播报，支持智能设备无线连接控制，可生成特定格式Word测试报告，方便数据存储打印。
测试项目包括断路器机械特性测试、分合闸线圈电阻测试、回路电阻测试、低电压动作电压测试以及储能电机储能。
测试项目可自由选择，仪器智能排序，杜绝重复无效测量。
仪器zui大支持999组测试数据存储，测试参数断电不丢失，机械特性试验可生成时间位移图谱和动态电流示意图谱，速度数据可进行测后再次分析。 提供U盘存储接口，方便数据保存。
提供USB通讯接口，可实现二次编程控制。
使用环境
输入电源：220V±10%，50Hz±10% 大气压力：86～106kpa
温 度：－10～40℃ 湿 度：≦80%RH
安全性能
绝缘电阻：>2MΩ
介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧
基本参数：
|
量程 |
分辨率 |
误差 |
功率 |
工作方式 |
|
0-50mΩ |
0.1μΩ |
±0.5%±2个字 |
1000W |
连续测量 |
|
量程 |
分辨率 |
误差 |
测试电流 |
|
5mΩ-20kΩ |
0.1μΩ |
±0.2%±2个字 |
≤3A |

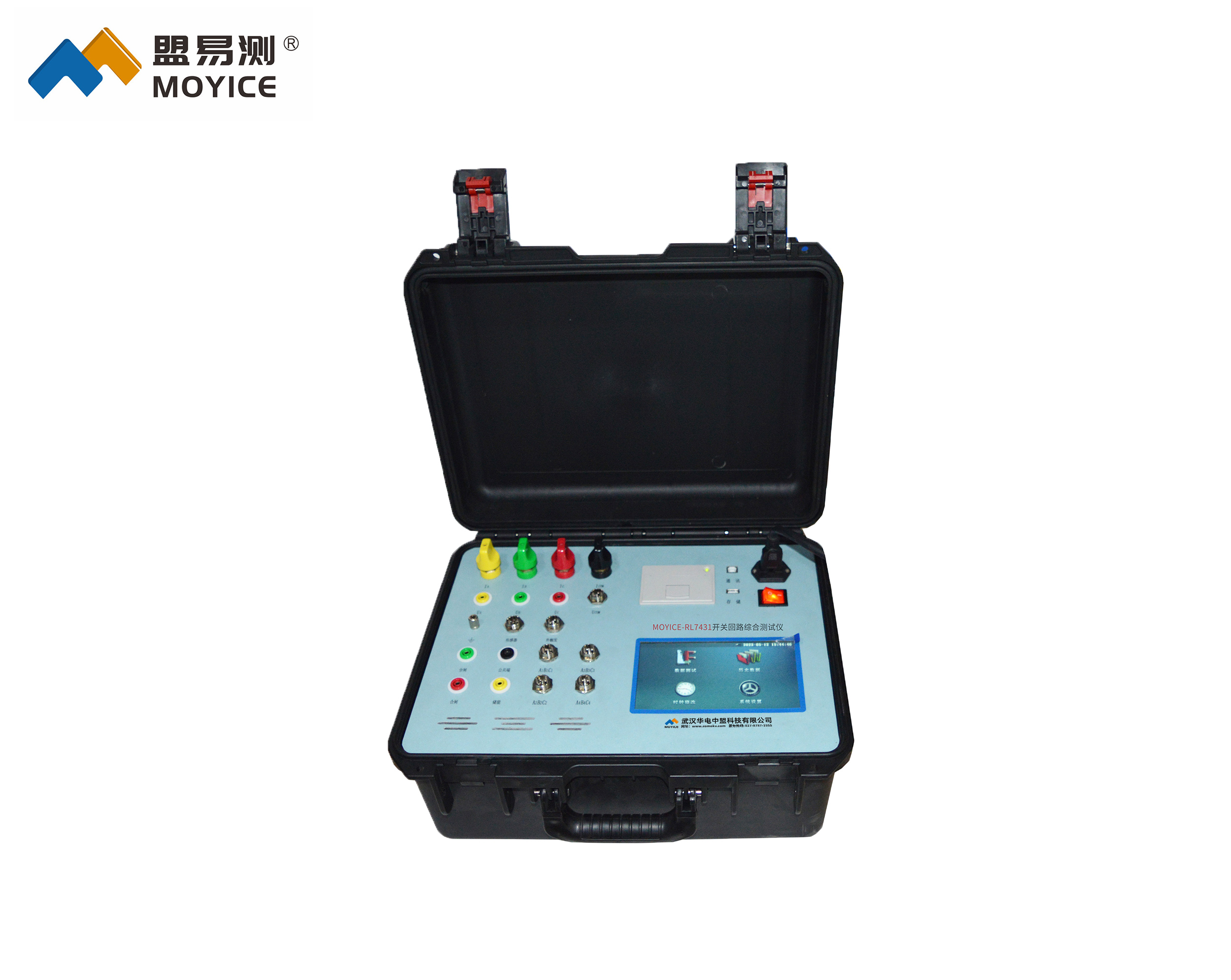

对照表
序号
面板标志
功能说明
(1)
IA
回路测试A相电流输出端
(2)
IB
回路测试B相电流输出端
(3)
IC
回路测试C相电流输出端
(4)
ICOM
回路测试电流输出公共端
(5)
UA
回路测试A相电压采样端
(6)
UB
回路测试B相电压采样端
(7)
UC
回路测试C相电压采样端
(8)
UCOM
回路测试电压采样公共端
(9)
*
接地柱
(10)
传感器
数字及模拟传感器接口
(11)
外触发
外触发信号接收通道
(12)
分闸
分闸动作时仪器内部直流电源正极输出端
(13)
公共端
合分闸及储能动作时仪器内部直流电源负极输出端
(14)
合闸
合闸动作时仪器内部直流电源正极输出端
(15)
储能
储能动作时仪器内部直流电源正极输出端
(16)
A2B2C2N2
12路断口时间测量通道
(17)
A1B1C1N1
(18)
A3B3C3N3
(19)
A4B4C4N4
(20)
/
通风孔
(21)
/
高热敏打印机
(22)
通 讯
USB通讯接口
(23)
存 储
U盘接口
(24)
/
AC220V 电源插座
(25)
/
AC220V电源开关
(26)
/
触摸显示屏
