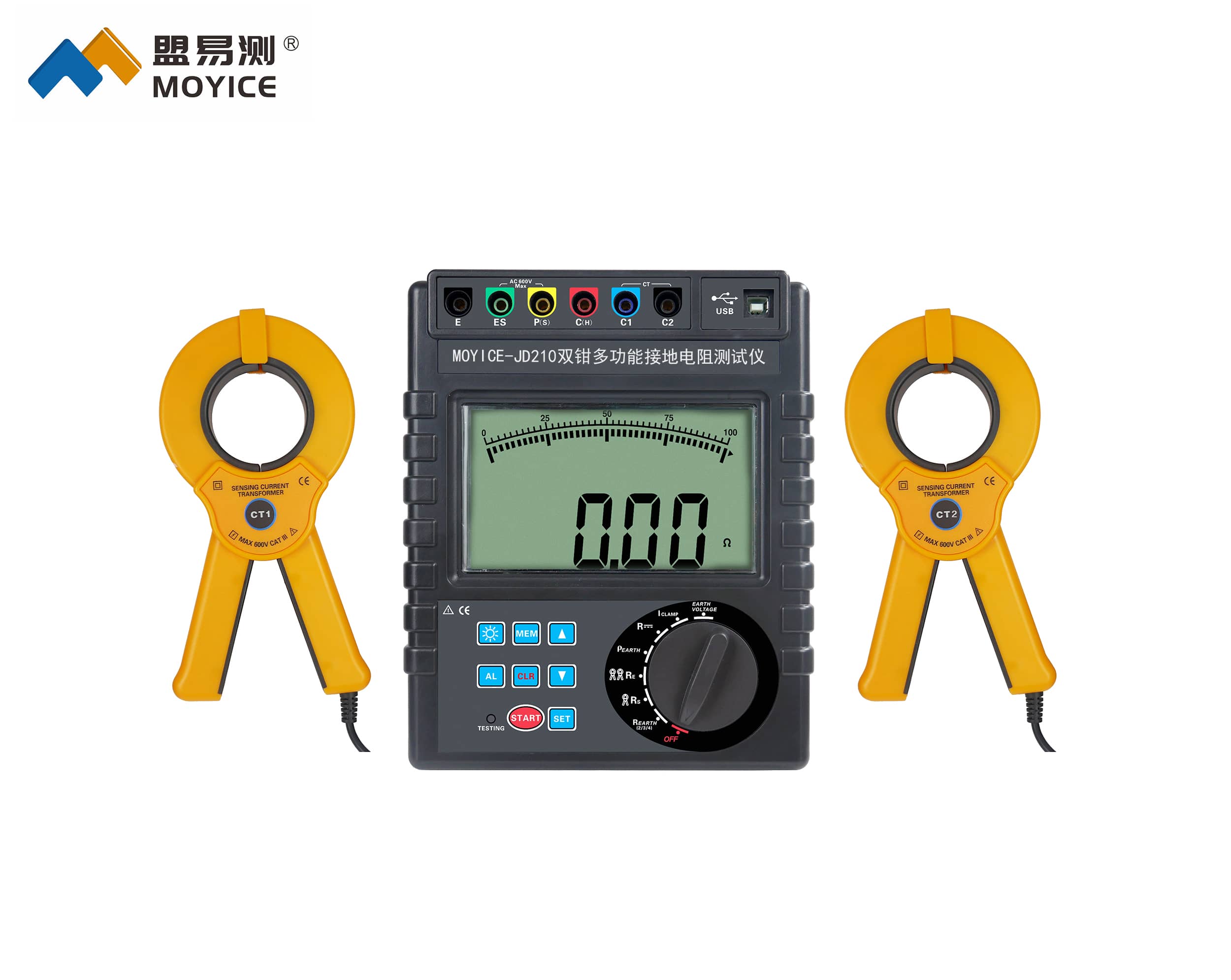

MOYICE-JD210双钳多功能接地电阻测试仪

功    能

接地电阻、土壤电阻率、直流电阻、接地电压、交流电流、漏电流测量

电    源

DC 9V(碱性干电池 LR14 1.5V 6节)

背    光

可控背光，适合昏暗场所使用

测量方式

精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻

测量方法

二三四线法测量：变极法

选择法测量：变极法

双钳法：非接触互感测量法

土壤电阻率：四极法(温纳法)

直流电阻：变极法

交流电流：平均值整流(钳形)

对地电压：平均值整流(P(S)-ES接口间)

测试电压波形

正弦波

测试频率

128Hz/111Hz/105Hz/94Hz(自动选频)

测试电流

＞20mA（正弦波）

开路测试电压

AC 40V max

电极间距范围

1m～100m

显示模式

4位超大LCD显示，带背光

测量指示

测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

仪表尺寸

高宽厚：215mm×178mm×83mm

电流钳尺寸

高宽厚：200mm×103mm×39mm

测 试 线

4条：红色20m，黑色20m，黄色10m，绿色10m各1条

简易测试线

2条：红色1.6m，黑色1.6m各1条

辅助接地棒

4根：φ9mm×230mm

电 流 钳

2把：蓝黑插头，红黑插头各1把

电流钳口径

φ50mm

电流钳匝比

1000:1

电流钳引线

长2m

测量时间

交流电流：约2次/秒

对地电压：约2次/秒

接地电阻：约7秒/次

测量次数

5000次以上(短路测试，测1次，停30秒再测)

线路电压

AC 600V以下测量

通讯接口

具有USB接口，存储数据可以通过软件上传电脑

通 讯 线

USB通讯线1条，长1.5m

数据保持

保持数据时“HOLD”符号指示

数据存储

2000组，显示“FULL”符号表示存储已满

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

电流钳低电流指    示

选择法或者双钳法测量时,当CT2接收的电流信号低于0.5mA时，显示“   ”符号,此时应检查CT2电流钳的钳入方向

干扰测试

自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示

辅助接地测试

具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ)

报警功能

测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

电池电压

当电池电压降到约7.5V时，电池电压低符号“”显示，提醒更换电池。

自动关机

开机15分钟后自动关机

工作电流

背光：25mA Max(单独背光耗电)

待机：25mA Max(开机后背光关闭)

测量：150mA Max(背光关闭)

质    量

总质量：约5.8kg(含包装)

仪表：约1220g(含电池)

电流钳：约960g(2把)

测试线：约1560g(含简易测试线)

辅助接地棒：约935g(4根)

工作温湿度

-10℃～40℃；80%RH以下

存放温湿度

-20℃～60℃；70%RH以下

过载保护

测量接地电阻： C(H)-E、P(S)-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)
