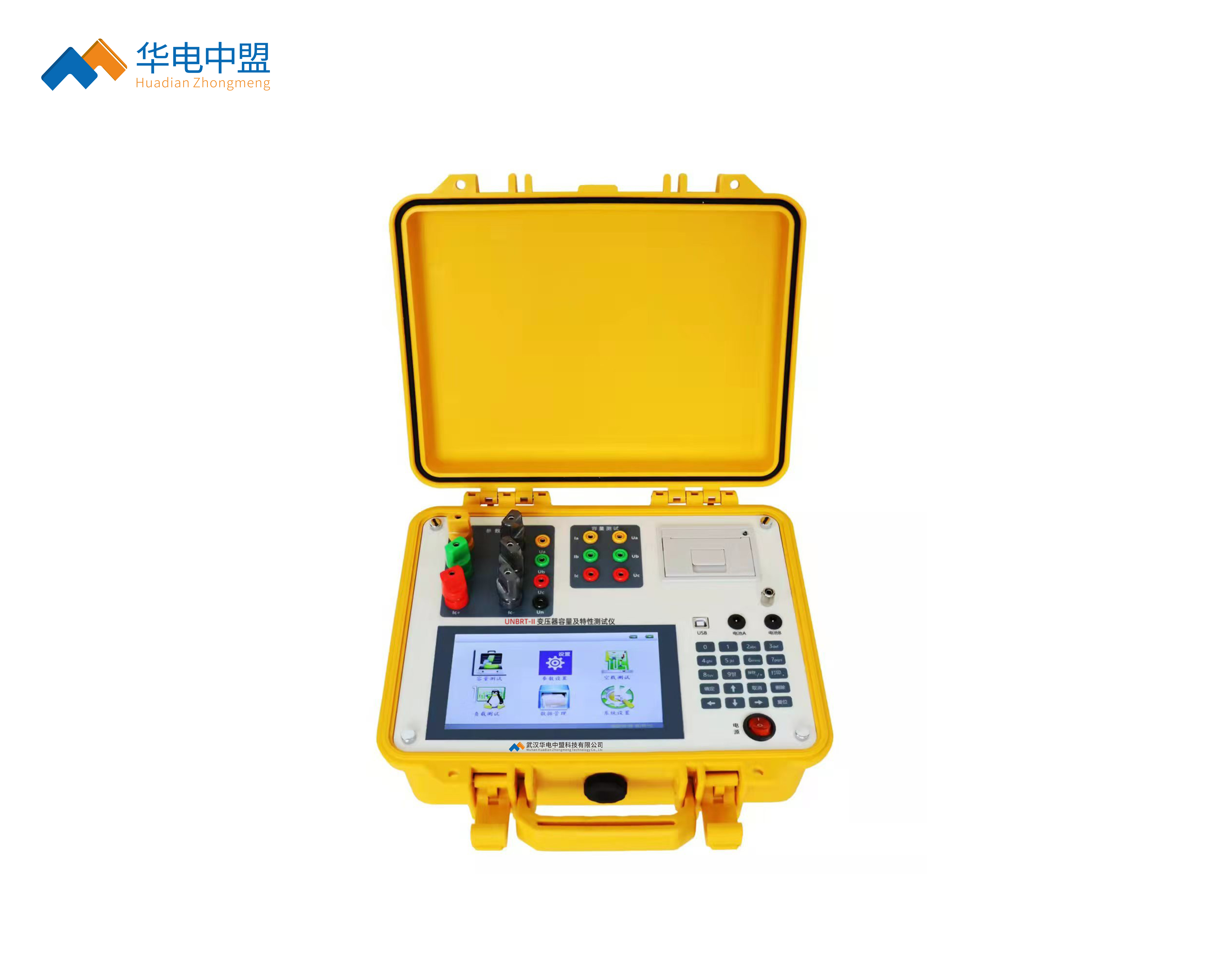

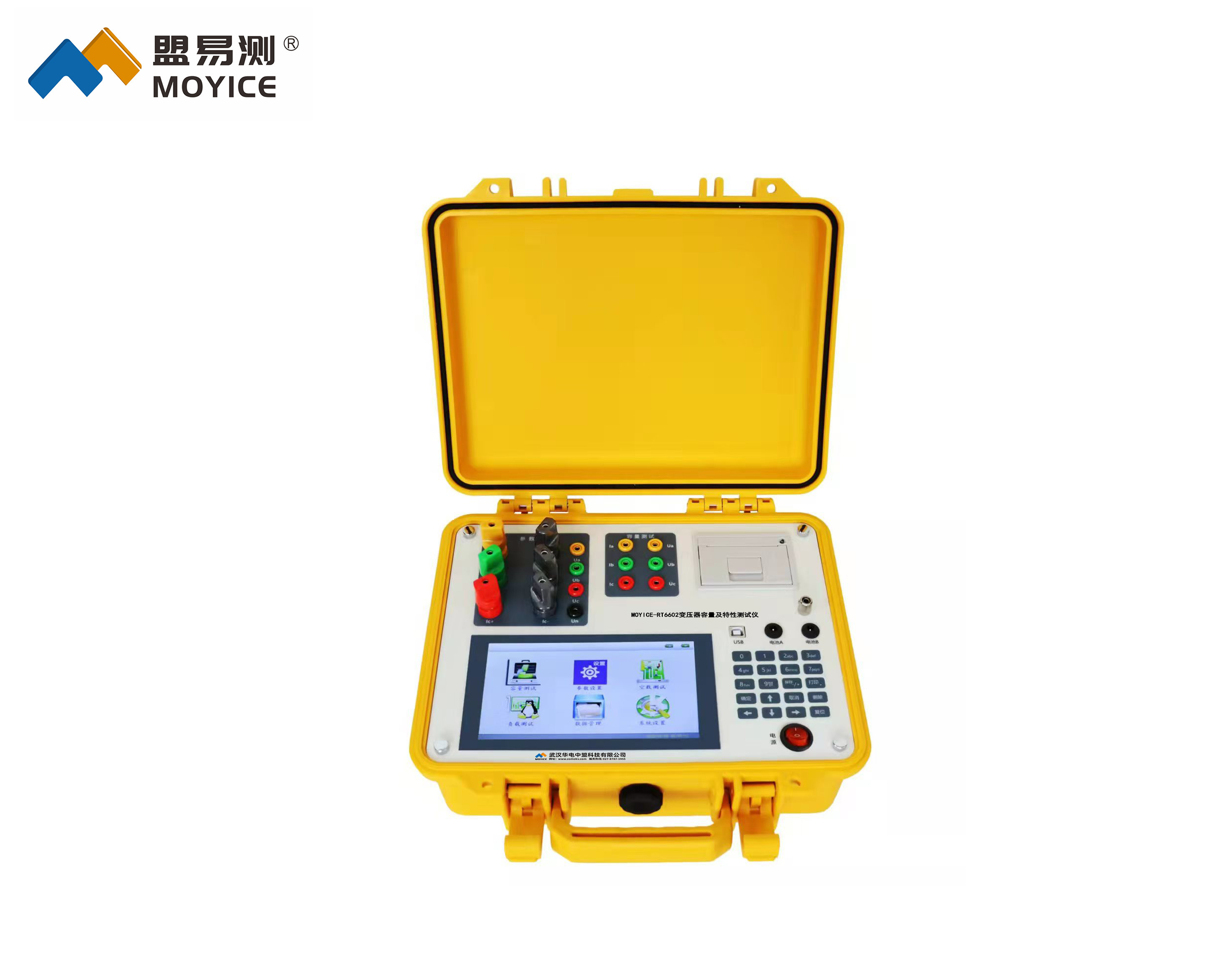

◆UNBRT-II有源变压器容量及特性测试仪概述
随着《GB20052-2020 电力变压器能效限定值及能效等级》的颁布实施，低碳减排工作在电力变压器领域如火如荼的开展。电力变压器能效等级的判定和核查工作，在各环节逐渐展开。市场上急需要一款方便易用的便携类仪器，可以快速测定电力变压器的能耗等级。本仪器应运而生！
本仪器为多功能测量仪器，相当于往常两种测试仪器：即有源变压器容量及特性测试仪+变压器特性参数测试仪。它可对多种变压器的容量、能效等级、空载损耗、空载电流、负载损耗、阻抗电压等一系列工频参数进行精密的测量。并对各项指标进行了补偿校正，确保各项数据的准确。
本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。
它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。
◆UNBRT-II有源变压器容量及特性测试仪功能特点
1.可现场测量各种油浸式、干式配变压器、电力变压器额定容量
2.DAC+功率运放的三相逆变方案，自动产生三相大功率测试电源，测试数据更准确
3.内置大容量锂聚合物电池，无需另配电源就可进行变压器额定容量测试
4.支持《GB20052-2020 电力变压器能效限定值及能效等级》。根据测试结果中的空载、负载损耗，可以判断，包含但不限于“S20、SBH21、S22、SBH25”、“SCBH17、SCB18、SCBH19”等油浸式、干式变压器能效代号
5.结合外配电源、调压、升压升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等特性数据
6.所有电压、电流、有功功率等数据，都是进行真有效值（T-RMS）进行计算。根据空载损耗的需要，还对线电压进行平均有效值计算（AVG-RMS），确保测试数据准确，不受电源谐波干扰。
7.所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高
8.变压器特性测量中，电压最大量程可达750V，电流最大量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器
9.变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围
10.七寸彩色屏幕、高亮度液晶显示。
11.支持中英文两种语言；人机对话界面友好。
12.仪器内置微型热敏打印机，测试结果可以通过微型打印机打印出来。
13.测试结果存储功能，可存储100组容量测试数据。
14.仪器具有实时时钟，确保每次试验的数据保存和打印时都有准确时间戳。
◆UNBRT-II有源变压器容量及特性测试仪技术参数
1、内置电源输出范围
电压：0～10V 电流：0～10A
2、特性测试电源输入范围
电压：0～750V 电流：0～100A
3、测试精确度
电压、电流真有效值(T-RMS)：±0.2%FS；
电压平均有效值(AVG-RMS)：±0.5%FS
有功功率：±0.5%（CosΦ>0.1）, ±1.0%（0.02<CosΦ<0.1）
4、工作温度：-20℃～+60℃
5、电池及充电器
充电器输入：AC100V～240V 50/60Hz 输出 12.6V/1A
内置锂聚合物电池 ：11.1V*4000mAh*2
6、绝缘度
⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ
⑵、充电电源输入对机壳之间承受工频2kV（有效值），测试时长1分钟
7、重量体积
主机：33cm×28cm×14cm 3.7kg
配线箱：34cm×27cm×15cm 6.9kg
