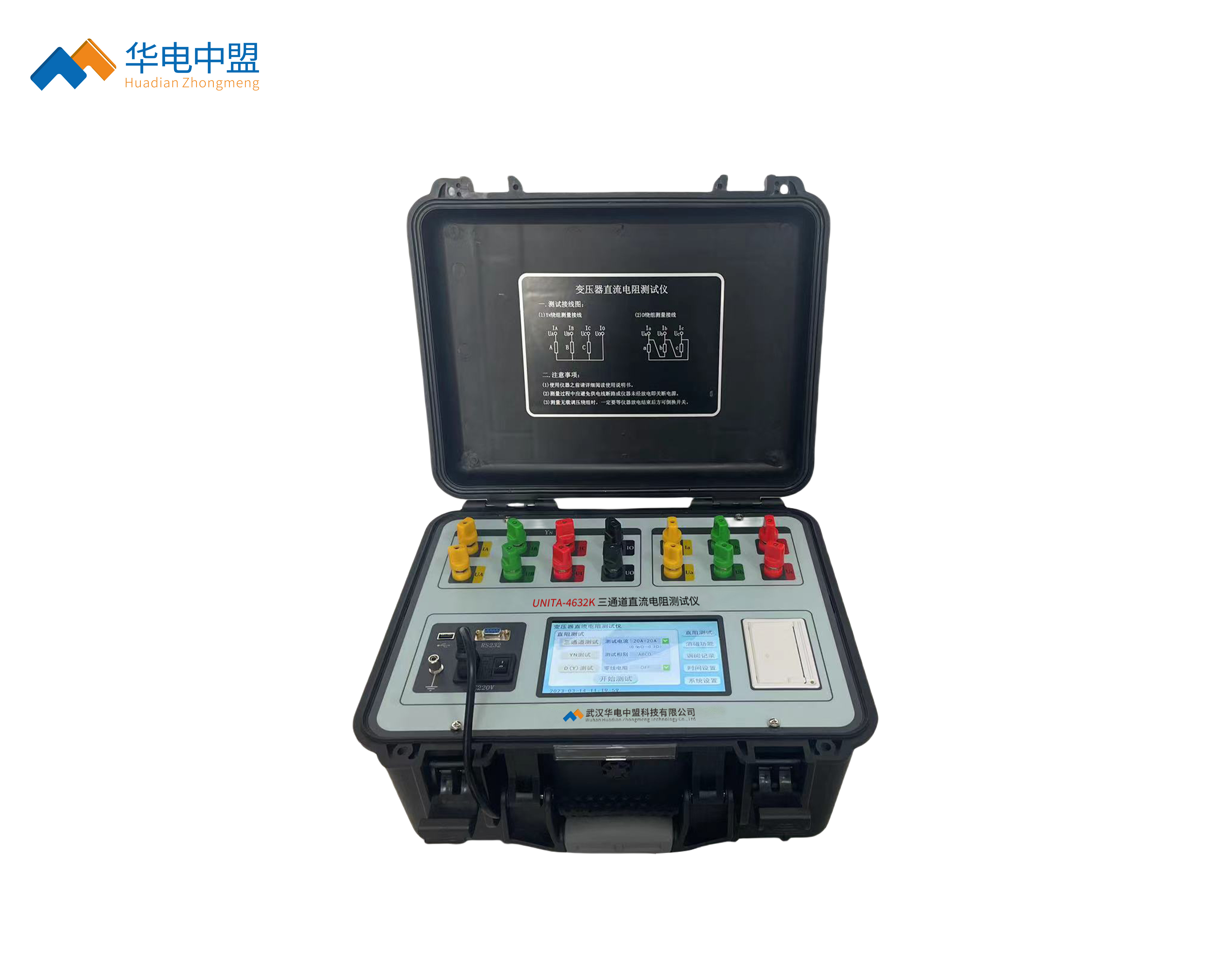

◆UNITA-4634K 三通道直流电阻测试仪概述
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为满足变压器直流电阻快速测量的需要，我公司研制了集三相同测试、助磁功能、消磁功能于一体的三通道直流电阻测试仪。该仪器是实现了三相同时加电，独立电流采样、电压采样，同时测量并显示三相电阻值和三相不平衡率的功能，大大缩短了变压器直流电阻的测试时间，解决了电力变压器各分接绕组直流电阻测试耗时长的问题。
◆UNITA-4634K 三通道直流电阻测试仪安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操作者应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、本产品属于精密仪器，应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。
8、在测试过程中，禁止移动测试夹和供电线路。
UNITA-4634K 三通道直流电阻测试仪性能特点
1、本仪器可根据被测试品选择相应的输出电流值进行测试，主要适应于测量变压器、互感器等感性电阻。
2、对于五柱铁心和低压绕组为三角形连接的大型变压器，仪器可采用高低压串激磁的方法进行测试，仪器内部自动连结绕组的助磁回路，可快速准确测试低压绕组的直流电阻。
3、本仪器设有三通道测试功能，以应对星型接法绕组一次接线完成三相直阻测量，自动计算三相不平衡率，极大节省测量时间提高工作效率。也可以采用逐相测试功能，针对YN、D（Y）连接方式的变压器进行逐相测试直至测试完成。
4、根据被测试品绕组材质可设置绕组材料，选择铜或铝，用于区分不同材质的折算温度系数。
5、仪器内设有变压器YN绕组中性点引出线电阻的检测功能，可让三通道测试数据更接近单相测试值。
6、具有完善的保护电路及音响放电报警，放电指示清晰，减少误操作。
7、仪器采用7寸彩色触摸屏，界面显示清晰美观，并可实时显示测试数据。
8、仪器可选配中文、英文两版操作界面，可根据客户要求配置。
9、具有RS232通讯接口，配合上位机操控软件，可将测试数据传输到后台。
10、具有USB接口，可以将测试数据转存到U盘。
11、本仪器内置日历时钟、可存储、调阅、打印100组测试数据功能。
12、参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度等。
13、本仪器采用工业塑壳机箱，便于携带，提高使用寿命。
◆UNITA-4634K 三通道直流电阻测试仪技术指标
1、输出电流：
三相测试：20A+20A；10A+10A；5A+5A；1A+1A；200mA+200mA；20mA+20mA；
单相测试：40A；20A；10A；5A；1A；200mA；20mA；
2、量程范围：三相测试：20A+20A：0.5mΩ～0.3Ω；
10A+10A：1mΩ～0.6Ω；
5A+5A：2mΩ～1.2Ω；
1A+1A：10mΩ～6Ω；
200mA+200mA：100mΩ～30Ω；
20mA+20mA：10Ω～200Ω；
单相测试：40A：0.25mΩ～0.5Ω；
20A：0.5mΩ～1Ω；
10A：1mΩ～2Ω；
5A：2mΩ～4Ω；
1A：10mΩ～20Ω；
200mA：100mΩ～100Ω；
20mA：10Ω～20KΩ；
3、精确度：±(0.2%+2个字)；
4、最小分辨率：0.1μΩ；
5、工作温度：-10～40℃；
6、环境湿度：≤80%RH，无结露；
7、工作电源：AC220V±10%，50Hz±1Hz；
8、仪器体积：长428mm*宽350mm*高230mm；
9、仪器净重：12.8kg
