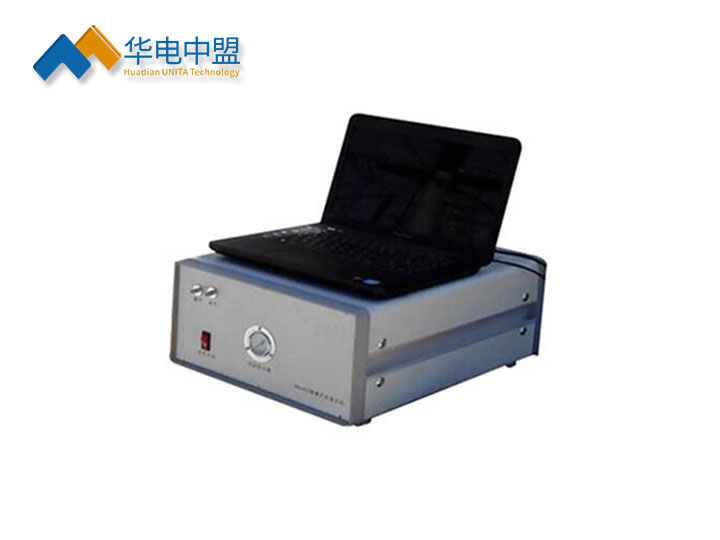

便携式油色谱分析油中溶解气体测试仪
产品用途
•由国家质量监督局颁布的更新国家标准“变压器油中溶解气体分析和判断导则”中指出了变压器绝缘油的产气原理是由于绝缘油和固体绝缘材料在电及热作用下的分解。低能量放电故障促使更弱的C-H键断裂，主要重新化合成氢气，乙烯在高于甲烷和乙烷的温度下生成。大量的乙炔是在电弧的弧道中产生。
•标准定义了“对判断充油电器设备内部故障有价值的特征气体：即氢气（H2）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）、一氧化碳（CO）和二氧化碳（CO2）”，并说明氧气（O2）和氮气（N2），可作为辅助判断指标。
•由于实验室油中溶解气体分析方法是间隔一定时间的周期分析，它能够检测出变压器内部潜伏期长、发展缓慢的故障。但对发展快、甚至突发性的故障，则往往容易反应不及时，而难以预防此类事故的发生。
便携式变压器油中溶解气体检测设备，就是为了弥补其实验室周期分析的不足而发展起来的。因为即使突发性故障，也有一个发生、发展的时间过程，就可以在更大程度上避免所谓突发性事故的发生。
•采用更新微型色谱技术和部件，克服了环境变化，仪器恒温，信号干扰，机械振动等各种难题，成功地实现现场检测变压器油中的6种故障气体及微水。它可以直接在变压器现场进行人工采样，将50ml油样注入检测设备后，根据操作手册的提示进行操作，可在20分钟内完成检测。相对同行业其他厂家的产品，本产品具有价格和性能双重优势。同时，本产品也可设计成在线监测系统产品，为用户带来多样选择，有力的保证了设备运行安全。
•UNITA-6980便携式油色谱分析油中溶解气体测试仪只需要一根色谱柱即可检测变压器油中的7种故障气体，而且只需要一种载气，仪器内部集成了微型载气瓶。和传统的变压器色谱分析仪相比，仪器不仅仅性能大为提高，而且体积大大缩小，该设备同实验室设备相比，具有更好的一致性，灵敏度和准确性，满足GB/T17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》、GB/T7252-2001《变压器油中溶解气体分析和判断导则》、DL/T703-1999《绝缘油中含气量的气相色谱测定法》标准的要求。本产品的主要特点是携带及使用方便，利用率高，降低运行维护费用以及保证产品的安全运行方面都有极大的作用。
◆便携式油色谱分析油中溶解气体测试仪技术参数
1、采用高灵敏度检测器检测：H2、CO、CH4、C2H4、C2H6、C2H2、CO2
2、更小检测浓度（ppm）：
|
组分名称
|
H2
|
CO
|
CH4
|
C2H4
|
C2H6
|
C2H2
|
|
更小检测量
|
1
|
1
|
0.1
|
0.1
|
0.1
|
0.1
|
|
检测范围
|
1-5000
|
1-5000
|
0.1-2000
|
0.1-2000
|
0.1-2000
|
0.1-2000
|
3、分离方式：专用复合进口填料色谱柱
4、进样方式：六通阀自动进样
5、温度控制：智能PID恒温控制，温控精度为0.1度，色谱峰保留时间一致
6、分析时间：<12min
7、稳定时间：<60min
8、温控：60℃±0.1℃
9、外形尺寸：380mm×450mm×180mm
10、重量：<15kg
11、电源：交流220V±10%，50Hz-60Hz
12、工作温度：-8℃-40℃
13、通讯方式：RS232/RS485
