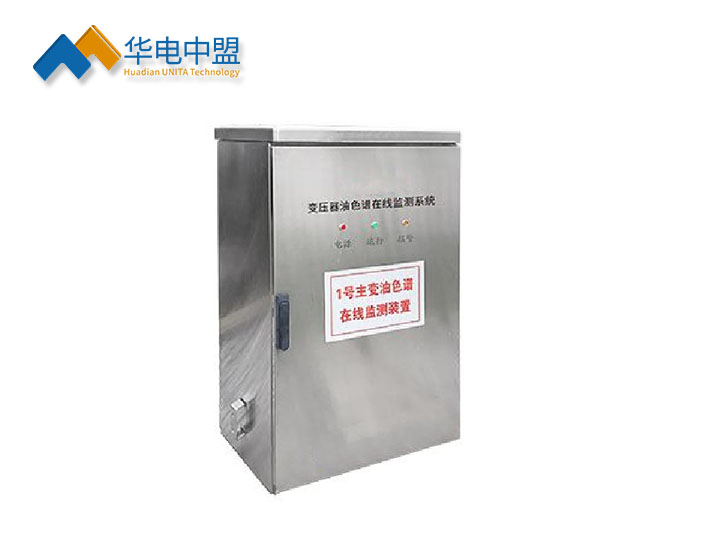

◆UN-5060PL 变压器油色谱在线监测系统应用范围
UN-5060PL 变压器油色谱在线监测系统适用于110KV及以上电压等级电力变压器、330KV及以上电压等级高压并联电抗器的运行状态监测。作为状态监测传感层设备，主要完成智能变电站一次充油设备状态监测参量的本地测量、数据通信功能，满足智能化变电站基于IEC61850的通信要求，实现全数字式数据采集传输。
UN-5060PL系统是否只用于规定的用途， 由用户负责。为了安全起见，在系统的安装、改进、投入运行和更新过程中，事前未经本公司同意不能进行其他未授权的作业。否则可能危害本系统和变压器的安全运行。
◆UN-5060PL 变压器油色谱在线监测系统产品特点
1、 真空与超声波振荡脱气技术
采用的真空与超声波振荡相结合的脱气技术可在低真空度条件下，利用超声波的激振与溶质的真空挥发共同形成溶解气体的循环自激，在无任何介质介入的前提下，实现变压器油溶解气体的快速有效分离。脱气效率高、时间短、重复性好，避免对变压器绝缘油的污染。
2、冷阱技术
在油色谱检测中存在油气对色谱柱活性物质的污染，这将严重影响色谱柱的分离效果，降低色谱柱使用寿命。通常采用活性剂（如活性碳等）对分离出来的故障气体进行吸附过滤，可有效降低油气对色谱柱污染。但活性剂的活化再生特性无法满足在线监测系统长时期稳定运行要求。
冷阱是在一定的低温环境下，将变压器油C3以上有机物挥发成份实现有效冷凝，彻底避免油气对色谱柱的污染，实现系统免维护要求。
3、复合色谱柱
用复合单柱取代双柱，简化系统结构。复合色谱柱在一定温度环境下，可有效分离H2、CO、CH4、C2H6、C2H4、C2H2等六种故障气体，且在不同恒温条件下，各气体出峰面积不变，不影响系统数据处理的捕峰条件，适用于现场安装的变压器油色谱在线监测装置。复合色谱柱具有柱效率高，抗污染性能好，使用寿命长等特点。
4、气体检测器技术
采用集成传感技术，敏感元件和控制电路集成在独特的陶瓷硅芯片上，对应设计的故障气体受检气室，具有zui小的死体积，可大大提高检测灵敏度。
和FID、TCD传感器相比，不怕中毒，寿命长。和其他非色谱检测法对比，检测器构造简单，体积小巧，检测灵敏度高。
5、支持TCP/IP、IEC61850通信协议
气体组份浓度、载气压力状态、谱图等数据信息可采用SV/GOOSE形式传输至过程层网络，支持TCP/IP通讯协议并全面支持智能变电站基于IEC61850通信要求，可实现与其他厂商的变压器状态监测主IED的无缝接入。
◆UN-5060PL变压器油色谱在线监测系统技术参数
2.1基本数据
1、额定数据
额定电压：AC220V。
功率消耗：在额定工作电压下，功率消耗不大于1000w 。
2、检测指标
|
气体组分
|
zui小检知浓度
|
测量范围
|
检测精度
|
|
H2
|
≤2μL/L
|
2～2000μL/L
|
±10%
|
|
CH4
|
≤1μL/L
|
1～2000μL/L
|
±10%
|
|
C2H4
|
≤1μL/L
|
1～2000μL/L
|
±10%
|
|
C2H6
|
≤1μL/L
|
1～2000μL/L
|
±10%
|
|
C2H2
|
≤0.5μL/L
|
0.5～500μL/L
|
±10%
|
|
CO
|
≤5μL/L
|
5～4000μL/L
|
±10%
|
|
CO2（选配）
|
≤25μL/L
|
25～5000μL/L
|
±10%
|
|
H2O（选配）
|
2%RH
|
2～100%RH
|
±10%
|
3、监测周期
zui小监测周期2小时。可按用户需要任意设定监测周期。
4、重复性
对同一油样（以乙烯C2H4浓度50μL/L 计算）,连续进行5次油中气体成份分析，试验结果之间的差异不超过5次平均值的10%。
5、测量误差
对zui低检测限值和zui高检测限值之间气体含量的油样进行分析的同时，取同一油样在气相色谱仪上检测，以色谱仪检测数据为基准，计算测量误差。
测量误差=(在线监测装置检测数据-色谱仪检测数据)/色谱仪检测数据100%
测量误差：zui低检测限值或±30%，取两者zui大值。
6、通信接口
电气以太网接口：2个，10M/100M，RJ-45。
通讯串口：2个，RS485。
7、外形尺寸
本产品外形为长方形箱体，采用1.5mm 厚冷板。具体尺寸如下：1400mm720mm420mm。
2.2环境条件
1、环境温度：-40°C～+55°C；
2、相对湿度：5%～95%无冷凝；
3、大气压力：80kPa ～110kPa；
4、海拔高度：0～3000m。
2.3绝缘性能
1、绝缘电阻
A、在标准试验环境下，绝缘电阻符合表2的要求。
|
额定电压Ur
|
绝缘电阻值
|
|
Ur≤60V
|
≥5MΩ
|
|
Ur>60V
|
≥5MΩ
|
|
注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur > 60V的要求
|
表2标准试验环境下绝缘电阻要求
B、在温度（+40±2）°C，相对湿度（93±3）%恒定湿热试验环境下，绝缘电阻符合表3的要求。
|
额定电压Ur
|
绝缘电阻值
|
|
Ur≤60V
|
≥1MΩ
|
|
Ur>60V
|
≥1MΩ
|
|
注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur > 60V的要求
|
表3恒定湿热环境下绝缘电阻要求
2、介质强度
在标准大气条件下，介质强度符合表4要求。
|
额定电压Ur
|
试验电压有效值
|
|
Ur≤60V
|
0.5kV
|
|
Ur>60V
|
2.0kV
|
|
注：与二次设备及外部回路直接连接的端口回路，介质强度采用Ur > 60V的要求
|
表4介质强度要求
3、冲击电压
在标准大气条件下，在电源及信号端口对外壳之间施加标准雷电冲击电压。当额定电压Ur>60V时，试验电压为5kV；当额定电压Ur≤60V时，试验电压为1kV。装置无击穿及元器件损坏现象。
2.4机械性能
1、振动
抗振动：5Hz～17Hz 0.12″双峰位移
17Hz～640Hz 1.7峰-峰加速度
2、冲击与碰撞
抗冲击：10G峰-峰加速度（12ms）
2.5抗干扰能力
1、承受静电放电抗扰度试验
装置的外壳端口能承受GB/T 17626.2-2006中规定的试验等级为4级的静电放电抗扰度试验。同时，干扰消失后，装置正常工作。
2、承受辐射电磁场抗扰度试验
装置的外壳端口能承受GB/T 17626.8-2008中规定的试验等级为5级的工频磁场、GB/T 17626.9-1998中规定的试验等级为5级的脉冲磁场抗扰度试验。同时，干扰消失后，装置正常工作。
3、承受射频电磁场抗扰度试验
装置的外壳端口能承受GB/T 17626.3-2008中规定的试验等级为5级的射频电磁场抗扰度试验。同时，干扰消失后，装置正常工作。
4、承受快速瞬变抗扰度试验
装置的电源端口、通信端口、输入和输出端口能承受GB/T 17626.4-2008中规定的试验等级为4级的电快速瞬变脉冲群抗扰度试验。同时，干扰消失后，装置正常工作。
5、冲击（浪涌）试验
装置的电源端口、通信端口、输入和输出端口能承受GB/T 17262.5-2008中规定的试验等级为4级的浪涌（冲击）抗扰度试验。对电源端口、信号端口施加干扰时，装置在技术要求规定范围内能正常运行；对通讯端口施加干扰时，允许通讯暂时中断，但能自行恢复。无元器件损坏现象。
6、电压暂降、短时中断抗扰度试验
装置能承受GB/T 17626.11-2008中规定的试验等级为40的持续时间10个周波的电压暂降、短时中断抗扰度试验。
7、承受阻尼振荡磁场抗扰度试验
装置的外壳端口能承受GB/T 17626.10中规定的试验等级为5级的阻尼振荡磁场抗扰度试验。同时，干扰消失后，装置正常工作。
2.6连续通电
出厂前，在常温下进行不小于72h的连续通电试验，装置各项参数和性能指标符合企标。
2.7安全要求
防护等级：IP56
本系统引用下列标准，并由此规定了本系统的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。
1、GB7597－1987电力用油取样方法
2、GB/T7601－1987运行中变压器油水分测定法
3、GB/T14542－93运行中变压器油的维护管理规定
4、DL/T 596－1996 电力设备预防性试验规程
5、DL/T 572－1995 电力变压器运行规程
6、GB /T 7252一2000变压器油中溶解气体分析和判断导则
7、GB/T17623－1998 绝缘油中溶解气体组份含量的气相色谱测定法
8、GB/T 2423－2001电工电子产品环境试验
9、GB/T 17626－1998电磁兼容 试验和测量技术
10、GB/T 13384－1992机电产品包装通用技术要求
11、GB190—1990危险货物包装标志
12、GB5099－1994钢质无缝气瓶
13、GB 4208－1993外壳防护等级（IP代码）
