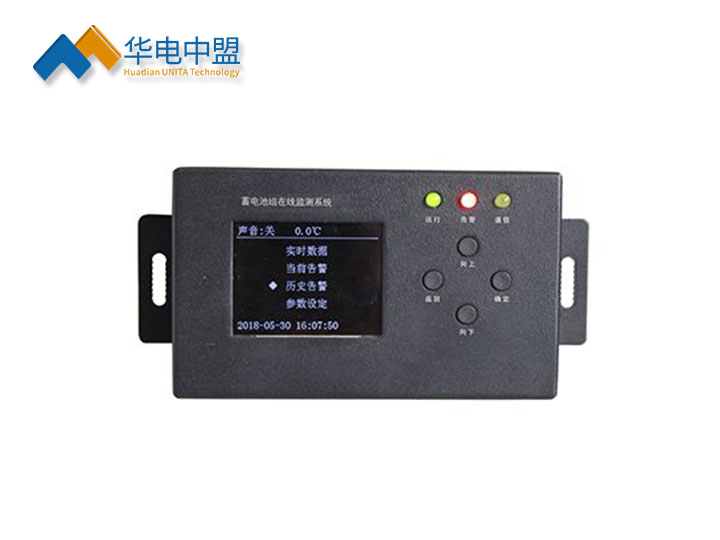

UNZN4900B 蓄电池组在线监测系统

执行标准：DL/T856-2004

产品别称：蓄电池在线监测系统，电池在线监测系统，智能蓄电池在线监测系统，蓄电池在线监测仪，蓄电池在线监测装置

产品特性：
※采用集散式监控系统，模块式设计;
※提供2组更多112节单体电池检测，具有过压，欠压，差压报警功能；
※ 供电电压：AC220V/50Hz，DC220V/DC110，其他电压可以定制，订货前说明：≤5％；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

蓄电池组在线监测系统

用途
在通信、电力、微波等系统中，蓄电池组是重要的储能设备，它可保证通信设备及动力设备的不间断供电，直接关系到整个直流电源系统的可靠运行。如果不能妥善地管理使用蓄电池组，例如过充电、过放电及电池老化等现象都会导致电池损坏或电池容量急剧下降（因为电池组一般是由电池单体串联组成，因此即使只有一节电池性能恶化，也会严重影响整组电池的性能），从而影响设备的正常供电。因此，及时可靠的对电池组进行巡回检测，对于维护通信系统设备的正常运转具有十分重要的意义。
蓄电池组在线监测系统（以下简称监测仪）的主要功能是监测蓄电池组的蓄电池状态，提早发现并及时告警落后蓄电池，提高直流系统的安全性能。本产品主要应用于发电厂、变电站或其他行业中的直流系统监测，针对蓄电池组的蓄电池状态监控，并提供对单体蓄电池和蓄电池组的报警设定，及对蓄电池内阻监控，从而保证直流系统的安全运行，提高直流系统的可靠性和自动化程度，大大减少试验过程中繁琐的人工测量、手工记录等操作。
监测仪主要包括中心监控模块，电压采集单元，内阻测试单元，信号采集单元及工业控制屏组成。此外，本监测仪提供多路标准485通信接口，方便与现场已有的充电机监控模块，绝缘装置等自动化设备进行数据通信，从而避免设备的重复性，降低站点的采购成本。后台通信协议采用新部颁CDT规约，modbus规约，方便并入智能电网。

◆蓄电池组在线监测系统功能及技术特点
2.1特点
Ø 采用集散式监控系统，模块式设计；
Ø 人机交互界面采用大尺寸工业触摸屏，实现全中文化显示，在全程测量监控过程中，提供各种菜单，信息提示等，真正实现人机对话操作；
Ø 通过显示屏设置系统参数及报警参数，系统维护简单有效；
Ø 系统参数及数据具有掉电保护功能，保证掉电后，参数及数据的保护；
Ø 对蓄电池单体电压，内阻，蓄电池组压，电流精细化管理，提高蓄电池性能；
Ø 后台通讯接口可选择RJ45或是RS485（默认RS485）；
2.2功能
Ø 提供2组更多112节单体电池检测，具有过压，欠压，差压报警功能；
Ø 提供2组更多112节单体内阻检测，具有周期设定和手动测试功能；
Ø 提供2组电池总电压测量，具有超压，欠压报警功能；
Ø 提供2路环境温度监测，具有超温报警功能；
Ø 提供2路电流监测；
Ø 供电电压：AC220V/50Hz，DC220V/DC110，其他电压可以定制，订货前说明。
可选功能：
Ø 提供更多2组静态放电负载控制模块；
Ø 提供更多2路放电状态监控；
Ø 核容监控：记录放电电压，放电电流，放电时间，放电终止原因及单体电池电压；
Ø 提供多路充电机监测，具有直流电压，直流电流，稳压，稳流，纹波监测功能；
Ø 以上功能设备出厂前，默认监控1组蓄电池组。

◆蓄电池组在线监测系统技术参数
表1 系统参数设置解释

设置内容	默认	设置范围	备注
蓄电池组节数	108	1-120	每组蓄电池节数
蓄电池规格	2V	2V,6V,12V	本单元修改需要硬件配合
蓄电池容量	300Ah	1-2000Ah
蓄电池组数量	1组	1组，2组	默认配置：1组
内阻测试方式	手动	手动，自动
内阻测试周期	1天	1-999天
放电功能选择	关闭	关闭，开启	需要添加放电设备
后台地址	1	1-255	与后台通讯时，后台的地址
本机地址	1	1-255	与后台通讯时，本机的地址
后台协议	MODBUS	MODBUS，CDT
后台通讯波特率	9600	2400，4800，9600
报警声音	开启	关闭，开启

表2 报警设置范围

设置内容	设置范围	2V建议设置	12V建议设置
单体电压上限	0-16.000(V)	2.410V	14.100V
单体电压下限	0-16.000(V)	1.800V	10.800V
单体电压差上限	0-2000.0(mV)	300.0mV	300mV
蓄电池组电压上限	0-300.0(V)	260.0V	260V(根据实际设置)
蓄电池组电压下限	0-300.0(V)	194.0V	194V(根据实际设置)
内阻上限	0-60000uΩ	1000 uΩ	10000 uΩ
电流上限	0-100.0(A)	30.0A	(根据实际设置)
环境温度报警上限	0-100(℃)	40.0℃	40.0℃
