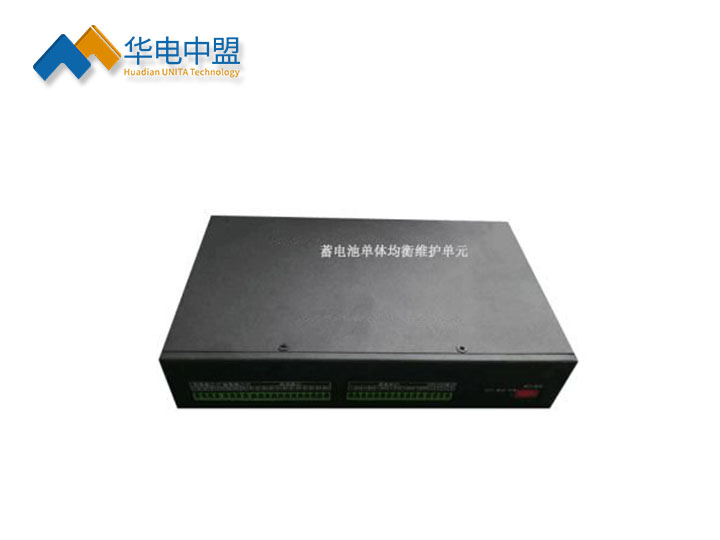

UNUP3-K
蓄电池均衡维护单元
产品简介
蓄电池巡检均衡单元是目前性价比新一代监控系统蓄电池监测模块，集电压、电流、均衡、内阻、温度（选配）在线监测于一体，采用16为高速采集ADC，电压精度高，采用四线测试方法避免了连接导致的电压和内阻测试误差，使测试结果更加真实准确。
蓄电池巡检均衡单元集成化程度高，大大降低配套的采购成本，模块体积小，重量轻，适合yi以下方式安装，同时连接端子多样，使安装更加简洁方便，降低了安装成本。 产品设计上充分考虑到与动力环境监控系统的完美对接，模块采用标准的MODBUS协议，方便数据对接，一贞获取蓄电池全部数据；通过拨码实现各种参数的自动设置和校准。
UNUP3-K蓄电池均衡维护单元应用场景
适用于政府、电力、军队、银行、电信、教育、医院、机场、铁路、工厂、酒店、仓库、交通等行业，广泛应用于计算机网络机房、通信机房、IDC数据机房、实验室、档案室、图书馆、 办公室、电力基站、变电站、居民配电所、UPS机房、户外机柜等场景的蓄电池在线监控解决方案。
UNUP3-K蓄电池均衡维护单元优势亮点
1、配置双RS485接口，方便级联
2、设备外形美观大方、安装方便
3、EMC设计技术，超强的抗电磁干扰能力
4、实时在线管理，采用在线分析方法，无需断开工作回路
5、RS485接口，采用标准MODBUS协议，便于远程监控系统集成
6、实时在线监测电池组的单体电压、电池内阻状态，具有电压均衡功能
7、实时掌握蓄电池的当前状况，避免盲目更换蓄电池，减少蓄电池更换费用
8、高安全性和高容错能力。多种安全措施，不改变原有系统的隔离度和接地系统，具有较好的容差容错能力，不影响原有UPS电源系统的运行安全
9、具有综合分析能力。以电池运行数据为依据，对电池的电压、内阻、温度和鼓包数据及其变化趋势进行综合分析，实时报告电池的运行状态
UNUP3-K蓄电池均衡维护单元产品展示
模块之间手拉手总线方式，简洁、美观
供电和数据采集于一体，更方便
工业级专业端子，稳定可靠
专用U型插片，接触牢固、误差小
UNUP3-K蓄电池均衡维护单元产品功能：
1.UNUP-K3-02R6监测6节2V电池电压，UNUP-K303-12R6监测6节12V电池电压；
2.支持蓄电池自动均衡；
3.能定期自动进行内阻测试；
4.提供RS485通信接口 2路
5.配有拨码器无需固定编号，可自由调换，安装维护方便快捷；
6.具有自检功能，具有电源、设备故障指示灯。
7.具有模块过温，供电输入反接、欠压,过流等保护；
UNUP3-K蓄电池均衡维护单元参数指标：
1.电压监测范围：UNUP-K-02R6：1.500V—3.000V 电压监测精度：±0.05%
UNUP-K-12R6：8.000V—16.500V 电压监测精度：±0.05%
2.内阻测量精度：±1%+5μΩ
3.电流监测精度：±1%
4.温度监测范围：-20℃--+85℃ 温度测量精度：±0.5℃
5.输入绝缘电阻：≥10MΩ，600V
6.通 讯 参 数：波特率9600
7.通信协议：MODBUS标准协议
8.RS485接口升级程序
10.工作电源：外接DC48V电源独立供电
11.工 作 环 境：温度：-20℃--85℃，湿度10%--80%，无冷凝。
12.尺 寸：245mm×145mm×30mm
