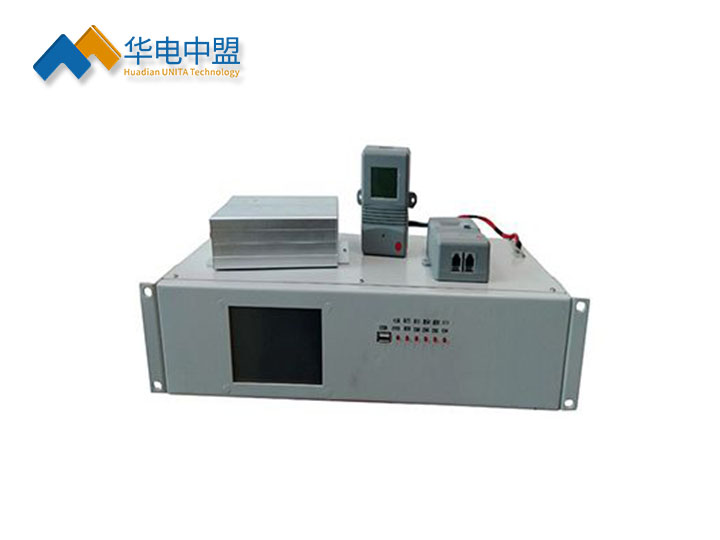

◆UNZN-ZX5200
蓄电池均衡及内阻监测系统
技术方案
UNZN-ZX5200蓄电池均衡及内阻监测系统是为满足变电站直流电源、通信电源等系统而设计的一款在线式蓄电池监控及自动维护系统。可完成对电池组电压、电池电流、单体电池电压、单体电池内阻、电池环境温度、剩余容量和放电可持续时间等监测和告警功能。用于对2V、6V、12V蓄电池进行在线监测。
蓄电池均衡及内阻监测系统产品应用：
在电力二次设备及动力设备等系统中，蓄电池组是重要的储能设备，它可保证保护设备及通信设备的不间断供电。但如果不能妥善地管理使用蓄电池组，例如过充电、过放电及电池老化等现象都会导致电池损坏或电池容量急剧下降（即使只有一节电池性能恶化，也会严重影响整组电池的性能），从而影响设备的正常供电。因此，及时可靠的对电池组进行巡回检测对于维护继电保护设备的正常运转具有十分重要的意义。
许多缺乏电池测试和维护计划的直流电源系统用户都已得到了这样一个惨痛的教训，即:在市电断电时,系统没能维持几分钟就陷入瘫痪。引起这一严重后果的因素源于蓄电池。很多电源系统用户已经意识到通过对电池实时监测可以及时发现蓄电池潜在的危险。因此制定一个完整、有效、定期的蓄电池维护测试规程是非常重要的。从长远来看，不仅能确保系统安全运行也可使您节约大量维护成本及不必要的损失。
1.大多数“免维护”电池使用寿命比预计的要短很多；
2.电池安装以后可能没有专人管理；
3.手工检测很困难，数据分析需要专业知识；
4.很多场合不具备定期放电检查的条件；
5.电池放电测试的风险很高；
6.无人值守站的日常检查费用很高；
7.大部分电池监测系统只采集了电池的电压，反映不出问题；
8.具有“电池管理功能”的直流屏并没有检测到单体电池的内阻和容量。
UNZN-ZX5200系列蓄电池均衡及内阻监测系统就是要在电池运行过程中把握电池的真实运行状态，确保蓄电池能够提供足够的后备动力。主要意义包括：改善蓄电池的使用条件，延长蓄电池的使用寿命；掌握蓄电池的当前状况，尤其是蓄电池的容量衰减；及时处理蓄电池问题，避免停电后设备瘫痪；避免盲目更换蓄电池，减少电池更换费用；降低蓄电池现场维护费用；便于集中监测和网络化管理。
◆蓄电池均衡及内阻监测系统产品功能：
1.数据传输和组网功能：设备具有LAN(以太网)、RS485数据传输接口实现远程联网监控。
2.在线巡检功能：实时监测的蓄电池组的组端电压、充放电电流、单体电压；
3.在线内阻检测功能：在线测试每节蓄电池内阻，系统采用直流内阻在线测试技术，特征点高速捕捉，多重保护及自检功能。因此完全有效解决了在线、安全、准确测得蓄电池内阻存在技术难题。测试过程无须将充电机与蓄电池组断开，不影响直流系统正常运行，测试不受充电机纹波及外界环境干扰，数据测量准确、稳定。
4.异常告警功能：市电中断告警，蓄电池组总电压、电流、单体负极温度、单体电压、单体内阻、电池组容量、放电可持续时间等参数超过阈值告警。
5.快速容量估算和剩余容量监测功能：结合安时（AH）计法、内阻法、卡尔曼过滤器法等建立科学的蓄电池剩余容量_SOC_数学模型，通过约10分钟的短时间放电，同时把电压、电流、温度、充放电时长等相关数据输入数学模型快速准确估算出电池组剩余容量。
6.在线核对性充放电维护功能：（选配功能）1）系统可远程控制在线充放电模块，对电池组对进行在线充放电，达到节能环保的作用，可设定四个核对性放电终止条件（总电压、单体电压、放电容量、放电时间），到达任一设定条件，并能将核对放电和充电数据进行单独存放，便于分析处理。蓄电池组放电完成之后自动转为在线充电，设计的充电模式是“恒流→（均充稳压值）定压减流→（自动判别转为）涓流浮充”，具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。2）系统可远程控制在线放电模块进行放电，可选择不同小时率，可设定四个核对性放电终止条件（总电压、单体电压、放电容量、放电时间），到达任一设定条件，并能将核对放电数据进行单独存放，便于分析处理。
7.开关量：系统通过开关量模块可以控制空调的开启和关闭、油机的开启和关闭、检测门禁的打开和关闭，使机房数据实时显示在监测中心。具有4路开关量
8.管理功能：具有日志及告警状态显示及管理功能
9.数据存储功能：系统本地主机具有USB接口，充电数据、放电数据和报警过程数据进行了分类单独存储，有利于数据检索和分析利用，存储空间至少可能存储1年以上监测数据。
10.数据分析和报表功能：配备强大的上位机监控分析软件，通过对监测和检测数据进行系统分析，绘制总电压、单体电压、充放电电流曲线图，容量柱状图，可对蓄电池组健康性能和放电能力进行分析，准确甄别落后电池。可手动或自动生成各类符合客户要求数据报表。采用上位机实时监测的还可每月自动生成WORD板本的“监测和维护月报表”并自动存入用户指定的文件夹中。
◆蓄电池均衡及内阻监测系统产品特点
1.模块化架构设计，每个本地主机可监控2组，系统可对任何电压等级的阀控式铅酸电池或磷酸铁锂电池组进行在线监测和维护，模块化解决方案配置更加灵活，安装更加方便快捷。
2.采集维护模块可自由调换，安装维护方便快捷。
3.显示与指示：采用7寸彩色触摸液晶屏，屏幕液晶直观显示蓄电池运行状态、自动维护状态、设备存储状态及各项运行参数和告警记录。面板具有电源、设备故障、越限报警指示灯。
4.参数设置：设备具有就地和远方对系统基本数据的重新设置、更改、删除功能。可就地进行参数设置或远程调阅和配置装置参数。
5.告警方式：现场声光告警（可消音）、上位机及监控端告警。
6.系统可扩展强，如后续添加蓄电池组监测均可方便加入统一管理。
7.供电方式：交流、直流、交直流供电可选。
8.安全隔离：装置和电池间所有连线都必需采用保险线；
9.可根据客户现场情况，灵活选择有线方式或无线方式进行组网和传输数据。
◆电压内阻温度测试模块UNZN-ZX5200-2
UNZN-ZX5200-2蓄电池内阻测试模块可完成单体电池电压、单体电池内阻、单体电池负极柱温度测量功能。可在线检测每节蓄电池内阻，采用直流内阻在线测试技术，特征点高速捕捉，多重保护及自检功能。因此完全有效地解决了“在线、安全、准确”测得蓄电池内阻的技术难题。测试过程无须将充电机与蓄电池组断开，不影响直流系统正常运行，测试不受充电机纹波及外界环境干扰，数据测量准确、稳定。
内阻测试模块测量参数
|
项目
|
内容
|
参数
|
|
单体电压
|
单体电压测量范围
|
0～16V
|
|
电压测量精度
|
±0.3%
|
|
单体内阻
|
内阻测量范围
|
0 ～32000mW
|
|
内阻测量精度
|
±2%
|
|
数据采集
|
采集方式
|
在线式
|
|
采集间隔时间
|
1分钟(默认),可编程
|
|
通信方式
|
内部
|
RS485
|
|
控制方式
|
|
现场主机自动控制,也可远端控制中心控制
|
|
工作电源
|
|
DC48V
|
|
输入绝缘电阻
|
|
≥10MΩ，600V
|
|
工作环境
|
环境温度
|
0～40℃
|
|
相对湿度
|
<85%
|
