蓄电池分布式智能管理系统
功能：
在线监测功能：实时监测的蓄电池组的：运行状态，组端电压、充放电电流、单体电压、单体电池负极温度、电压均衡度、电池组容量、放电可持续时间；
在线内阻检测功能：在线检测每节蓄电池内阻，蓄电池在线监测系统采用直流内阻在线测试技术，特征点高速捕捉，多重保护及自检功能。因此完全有效解决了在线、安全、准确测得蓄电池内阻存在技术难题。测试过程无须将充电机与蓄电池组断开，不影响直流系统正常运行，测试不受充电机纹波及外界环境干扰，数据测量准确、稳定。
异常告警功能：市电中断告警，蓄电池组总电压、电流、单体负极温度、单体电压、单体内阻、电池组容量、放电可持续时间等参数超过阈值告警。
在线自动均衡维护功能：在线自动均衡维护功能：在蓄电池处于浮充状态时自动巡检各单体电池电压，并针对低于设定浮充电压的电池（长期欠充）进行阶段性补充充电，并对过充电池进行单体放电以解除过充状态；确保电池组浮充时保持电压均衡，使每节电池都始终处于zui佳活性状态。 能有效防止电池因长期过充而失水或长期欠充而硫化，同时能夯实电池，提高电池能量吸收比，从而提高电池组的备用时间和使用寿命。打破“水桶原理”即使有落后电池存在也不会再影响其他电池性能。同时为日常维护中容量、内阻试验提供一个“起点”一致的试验平台
在线自动脉冲活化维护功能：在浮充状态下自动对性能落后的单节电池提供正负脉冲电流进行在线活化，激活蓄电池内部电极板的结晶和硫酸的沉淀，防止蓄电池因长期浮充而导致的硫酸盐化，消除由内部引起的安全隐患。
核对性放电维护功能：系统可远程控制在线充放电模块，对电池组对进行在线充放电，达到节能环保的作用，可设定四个核对性放电终止条件（总电压、单体电压、放电容量、放电时间），到达任一设定条件，并能将核对放电和充电数据进行单独存放，便于分析处理。蓄电池组放电完成之后自动转为在线充电，设计的充电模式是“恒流→（均充稳压值）定压减流→（自动判别转为）涓流浮充”，具有充电速度快、充电还原效率高、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点。
快速容量估算和剩余容量监测功能：结合安时（AH）计法、内阻法、卡尔曼过滤器法等建立科学的蓄电池剩余容量_SOC_数学模型，通过约10分钟的短时间放电，同时把电压、电流、温度、充放电时长等相关数据输入数学模型快速准确估算出电池组剩余容量。
三相交流输入检测：系统可通过电能质量检测模块，能检测三相/线、零序电压、三相电压不平衡度三相电流、零序电电流、三相电流不平衡度、三相有功功率、三相无功功率、三相视在功率、三相功率因数、总有功功率、总无功功率、总功率因数，同时支持电压、电流2—62次谐波含有率统计，电压电流谐波畸变率统计及计算开关电源的转换效率。(标红色不考虑）
开关量：系统通过开关量模块可以控制空调的开启和关闭、油机的开启和关闭、检测门禁的打开和关闭，使机房数据实时显示在监测中心。具有6路开关输出量6路开关输出量。
电源模块检测功能：系统通过本地主机和电源模块通信，实时监测开关电源的工作状态。（此功能需要用户提供开关电源通信协议）
管理功能：具有日志及告警状态显示及管理功能
数据存储功能：系统本地主机具有USB接口，充电数据、放电数据和报警过程数据进行了分类单独存储，有利于数据检索和分析利用，存储空间至少可能存储1年以上监测数据。
数据分析和报表功能：配备强大的上位机监控分析软件，通过对监测和检测数据进行系统分析，绘制总电压、单体电压、充放电电流曲线图，容量柱状图，可对蓄电池组健康性能和放电能力进行分析，准确甄别落后电池，可对蓄电池充电状态数据进行分析计算稳流稳压精度和纹波系数，为充电机性能分析和维护提供依据。可手动或自动生成各类符合客户要求数据报表。采用上位机实时监测的还可每月自动生成WORD板本的“监测和维护月报表”并自动存入用户指定的文件夹中。
数据传输和组网功能：设备具有LAN(以太网)、RS485数据传输接口实现远程联网监控。
蓄电池分布式智能管理系统性能特点

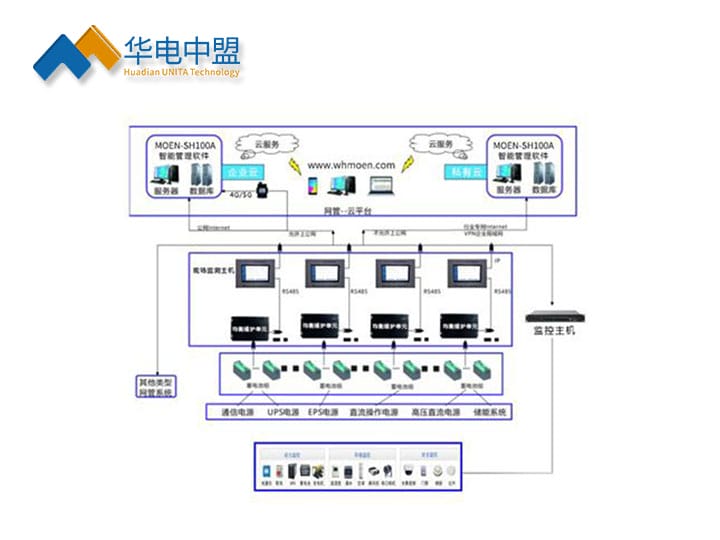

模块化架构设计，每个本地主机可监控2组，每组zui多256节电池数据，每个采集模块负责12节电池的数据采集，系统可对任何电压等级的阀控式铅酸电池或磷酸铁锂电池组进行在线监测和维护，模块化解决方案配置更加灵活，安装更加方便快捷。
采集维护模块配有拨码器无需固定编号，可自由调换，安装维护方便快捷。
显示与指示：采用7寸彩色触摸液晶屏，屏幕液晶直观显示蓄电池运行状态、自动维护状态、设备存储状态及各项运行参数和告警记录。面板具有电源、设备故障、越限报警指示灯。
参数设置：设备具有就地和远方对系统基本数据的重新设置、更改、删除功能。可就地进行参数设置或远程调阅和配置装置参数。
告警方式：现场声光告警（可消音）、上位机及监控端告警、手机短信告警（配备GPRS模块可同时给4个以上手机发送告警短信。）
系统可扩展强，如后续添加蓄电池组监测均可方便加入统一管理。
供电方式：交流、直流、交直流供电可选。
安全隔离：装置和电池间所有连线都必需采用保险线；
可根据客户现场情况，灵活选择有线方式或无线方式进行组网和传输数据。
蓄电池分布式智能管理系统总结
蓄电池分布式智能管理系统是针对蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题研发设计的专用监管系统。以在线实时方式对蓄电池的电压、温度、内阻、鼓包、充放电电流等物理量进行远程监控，并具备SOH管理、均衡管理等多种管理手段，实现蓄电池智能化管理。能精准监测蓄电池老化、鼓包、泄漏、过载、发热等异常现象，确保不间断供电系统的安全可靠运行，并能在线故障诊断。
应用场景
适用于政府、电力、通信、石化、石油、金融、证券、航空、铁路、海关、企业等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、户外机柜、无人值守现场、仓库等场景的蓄电池组在线监测。
蓄电池分布式智能管理系统技术参数：
|
项目
|
内容
|
参数
|
备注
|
|
组端电压测量
|
电池组电压测量范围
|
0～600V
|
|
|
单体电压测量
|
单电池电压测量范围
|
0～16V
|
|
|
电压测量精度
|
±0.3%
|
|
|
单体内阻
|
测量范围
|
0 ～32000mW
|
|
|
内阻测量精度
|
±2%
|
|
|
电流测量
|
电流测量范围
|
0～2000A（可选传感器）
|
|
|
电流测量精度
|
±1%
|
|
|
温度测量
|
温度测量准确度
|
±0.5℃
|
|
|
均衡
|
均衡精度
|
＜5mv
|
|
|
数据采集
|
采集方式
|
在线式
|
|
|
采集间隔时间
|
1分钟(默认),可编程
|
|
|
通信方式
|
内部
|
RS485
|
|
|
外部
|
RS232、RS485、以太网、MODEM（可选）
|
光纤接口
|
|
控制方式
|
|
现场主机自动控制,也可远端控制中心控制
|
|
|
输入电源
|
|
AC100～240V或DC48\DC220
|
|
|
输入绝缘电阻
|
|
≥10MΩ，600V
|
|
|
工作环境
|
环境温度
|
0～40℃
|
|
