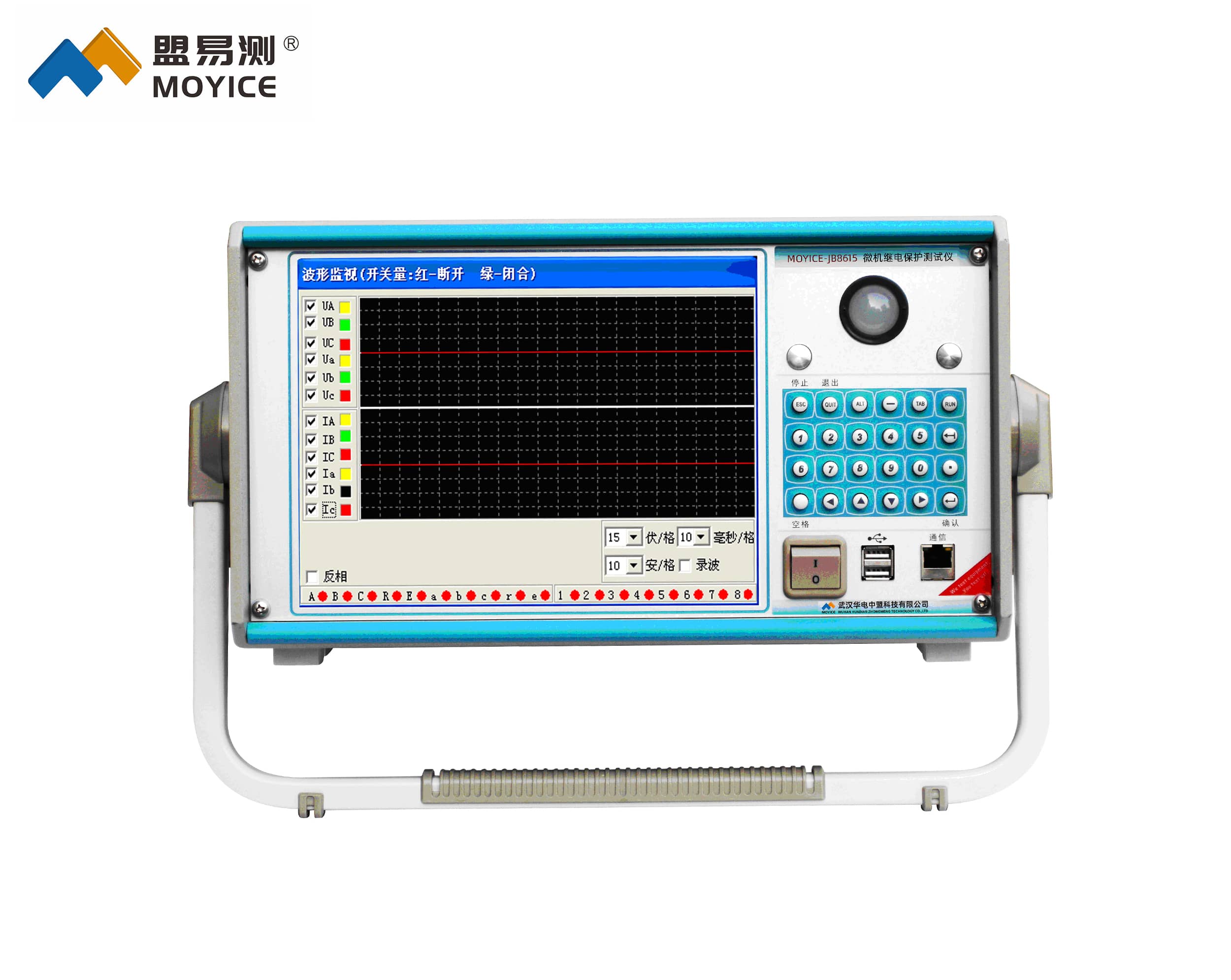

MOYICE-JB8615微机继电保护测试仪

◆MOYICE-JB8615微机继电保护测试仪主要特点

电压电流输出灵活组合  新型输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、4相电压6相电流并联型以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
单机操作方便  装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。
双操作方式  除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能完全一致，真正完整的双操作模式。
新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小，线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于厂用电备自投测试。
具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。
开关量接点丰富  新一代“”测试仪有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
接口完整  装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；带有两个USB口和网口，可与计算机及其它外部设备通信，设置的GPS接口可实现双机同步测试。
完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
轻小型高集成单机和一体化结构  采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。

◆MOYICE-JB8615微机继电保护测试仪技术参数

交流电流输出
6相电流输出时每相输出（有效值）    0～30A    输出精度   0.1级
6相并联电流输出（有效值）          0～180A
相电流长时间允许工作值（有效值）    10A
相电流最大输出功率    450VA
6相并联电流最大输出时最大输出功率    1000VA
6相并联电流最大输出时允许工作时间    10s
频率范围（基波）    0～1200Hz
谐波次数    1～24 次
直流电流输出
电流输出        0～±10A / 每相 ，0～±60A / 6并   输出精度   0.2级
最大输出负载电压    20V
交流电压输出
相电压输出（有效值）    0～120V    输出精度   0.1级
线电压输出（有效值）    0～240V
相电压 / 线电压输出功    80VA / 100VA
频率范围（基波）    0～1200Hz
谐波次数    1～24次
直流电压输出
相电压输出幅值    0～±160V    输出精度   0.2级
线电压输出幅值    0～±320V
相电压/ 线电压输出功率    70VA / 140VA
开关量
10路开关量输入
空接点      1～20mA，24V
电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V
8对开关量输出          DC：220 V／0.2 A；AC：220 V／0.5 A
时间测量范围
0.1ms ～ 9999s ，     测量精度 ＜0.1mS
