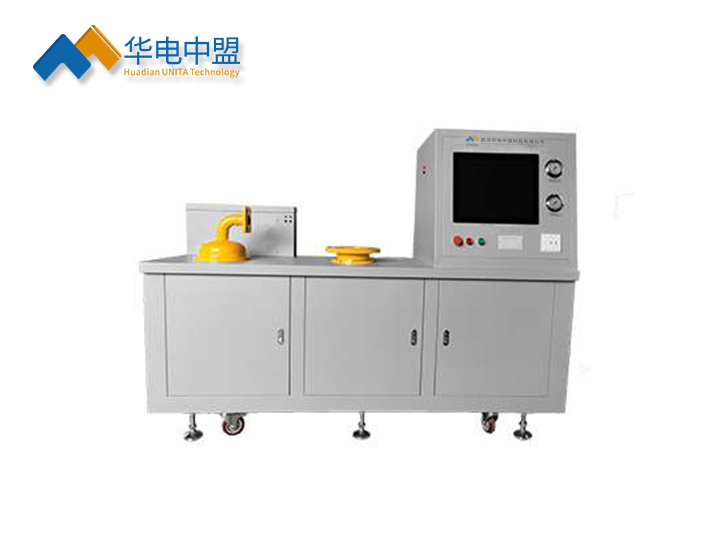

UNITA-600SD速动继电器压力释放阀检测台产品特点
UNITA-600SD速动继电器压力释放阀检测台可用于油浸式电力设备上压力释放阀的校验，可模拟油浸式电力设备内发生故障时压力释放阀的动作机理，来测试压力释放阀的开启压力和关闭压力及密封性能，可高速精确判断膜盘密封面开启峰值压力及关闭压力。
UNITA-600SD速动继电器压力释放阀检测台，可对国内外φ25、φ50、φ80、φ130压力释放阀进行开启压力、关闭压力、密封压力等参数检测。
1、整机结构：
1） 整机控制显示打印高度集成一体化设计，便于设备运维管理，附件少不易丢失。
2）易损器件大量采用通用标准件，降低后期运维成本。
3）所有紧固件及主要结构件均采用304不锈钢，提高了设备使用寿命。
2、采集系统：上下位机通讯采用了自主研发的CAN总线架构，提高了高速数据采集响应时间及采集系统使用寿命。
3、罐体结构：采用独立试验罐，罐体设有超压安全阀。
4、装夹部分：被测压力释放阀装夹方便可靠，φ130为主检测口径，配合φ25、φ50、φ80法兰，实现多种类型压力释放阀的简便装夹测试。
5、显示方式：实时监测显示测试罐体中的压力变化，精确绘制被试件压力释放阀开启压力、关闭压力、密封压力、压力增量等特性曲线图。
6、人机交互：全彩液晶触摸显控可根据要求设置试验参数，工作过程中的相关参数及状态实时显示，操作简便。
7、保护功能：测试罐上设有排气电磁阀、安全阀等以保证测试安全。控制系统具有高度逻辑保护机制，设备运行过程中出现超压、延时、泄漏等，系统可快速泄压终止检测，同时出现工况异常时（例如：执行器件、压力传感器等。。。），系统实时监测并提示异常状态，自动终止运行，并弹出相关提示对话框。
8、接点检测：设有开启压力、关闭压力动作接点各两对，可在一次检测项目中完成两个节点采样，并显示出两个节点状态。同时可对无信号接点压力释放阀进行开启压力、关闭压力检测。
9、数据管理：控制系统基于WIN平台，方便试验数据存储、调阅，并兼容第三方软件。同时可通过检测台集成微打进行试验数据编辑打印。

UNITA-600SD速动继电器压力释放阀检测台产品结构
1、结构形式
（1）外部机柜采用冷扎板折边成型工艺制，外形尺寸770×420×1100mm(长×宽×高)，整机总重60kg；
2、电气及控制系统
（1）工作环境：－10~＋50℃，相对湿度<85%；
（2）电气主线路采用AC220V/380V，总功率8500W；
（3）进气空压机采AC380V电源，功率8000W；
（4） 电动执行元件采用AC220V/DC24V电源控制，功率250W；
（5）控制系统采用AC220V/DC24V电源控制，功率250W。

UNITA-600SD速动继电器压力释放阀检测台主要技术性能
1、测量范围
（1）开启/关闭/密封压力检测范围：0~400kPa；
（2）压力速率范围：25~40kPa/s；
（3）密封压力时间：0~120min。
2、精度
（1）精度误差：0.5%；
（2）显示位数：0.1kPa。
