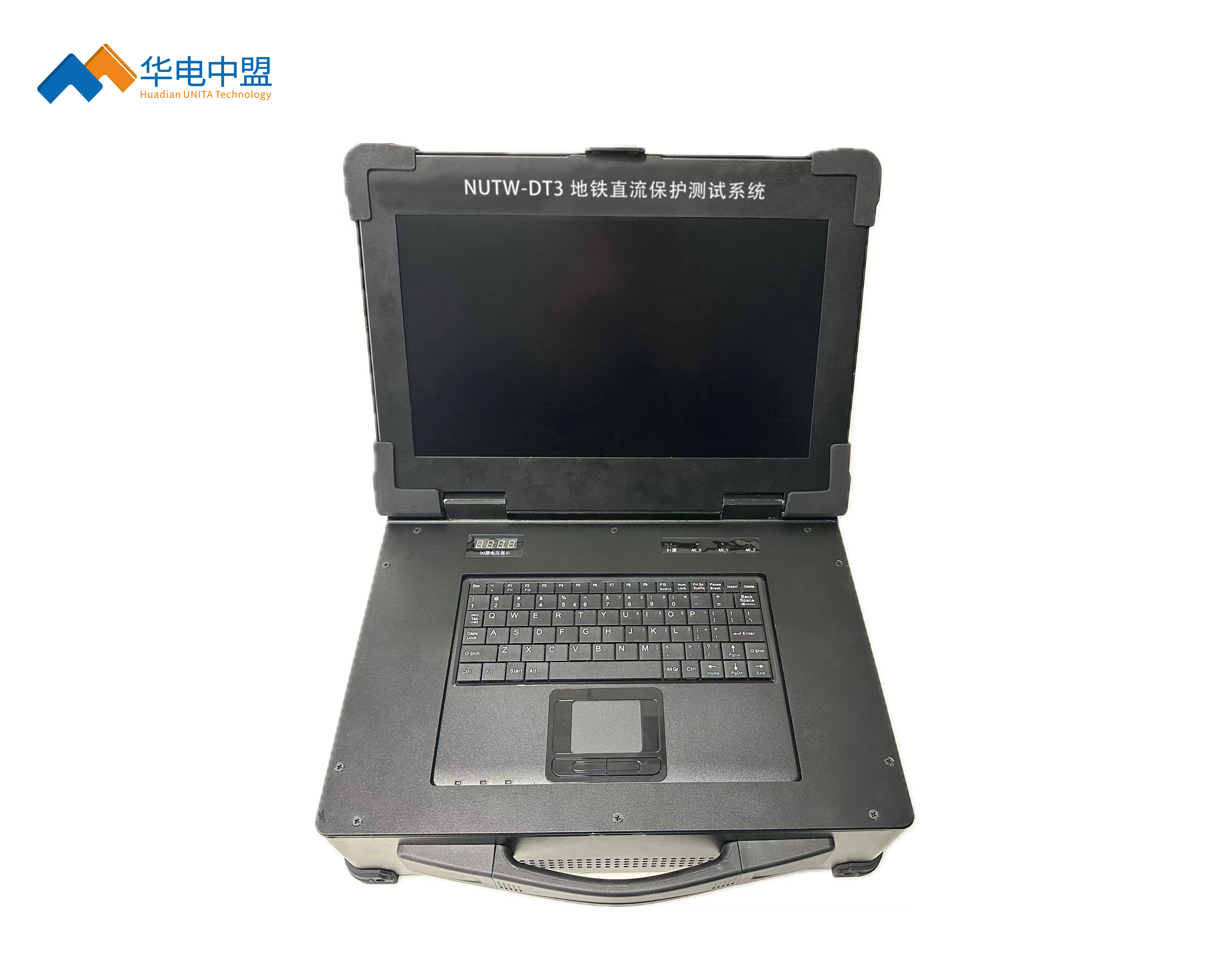

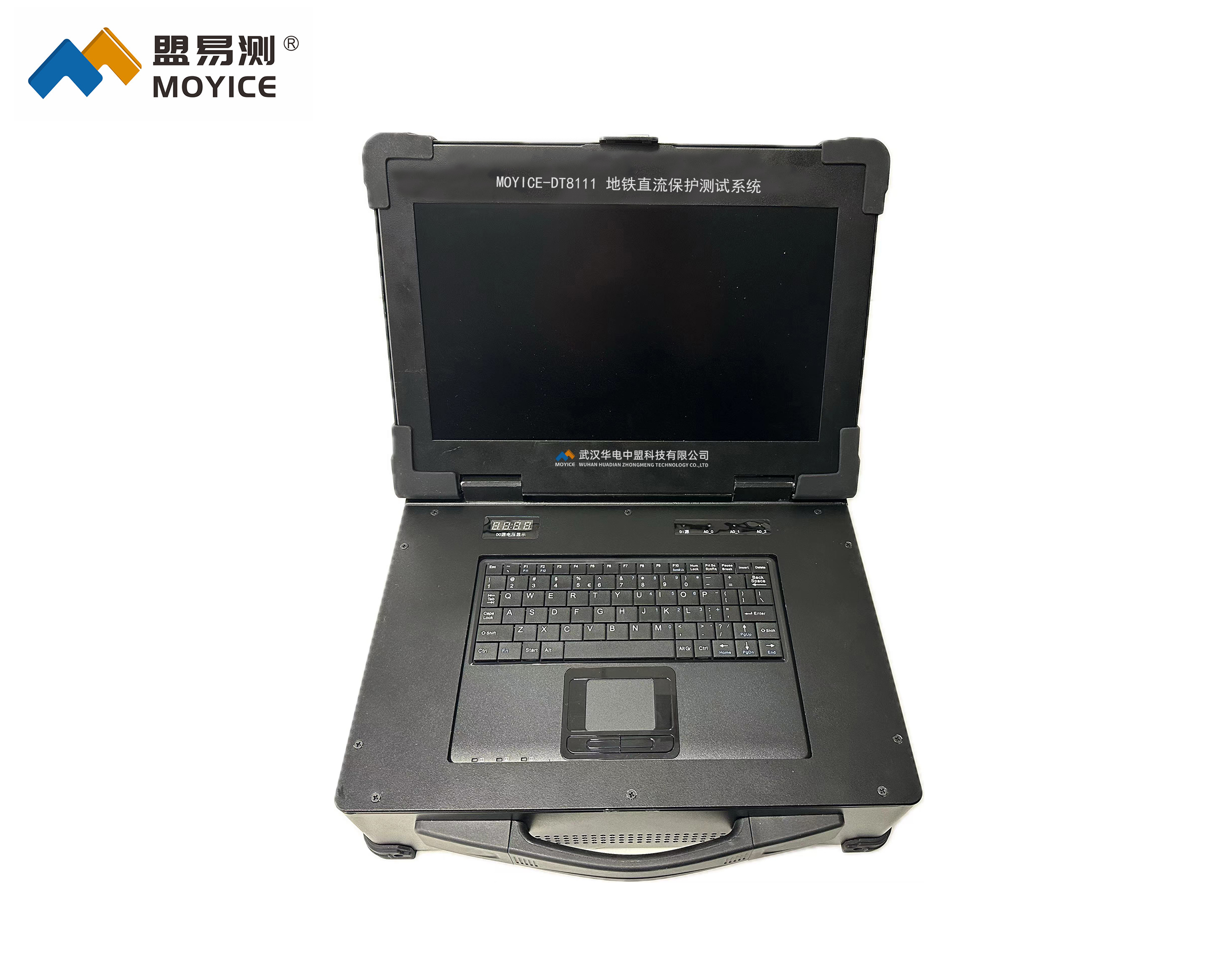

UNTW-DT3 地铁直流保护测试系统

执行标准：GB/T 10411-2005

产品别名：地铁直流保护测试系统、直流继保测试仪、直流继电保护测试仪、地铁直流保护测试系统、便携式地铁直流保护测试系统、地铁直流继保测试仪、地铁直流继电保护测试仪、直流综合保护装置测试仪

产品特性：
※支持动作组定义及联跳逻辑定义;
※便携手提箱，内附配套线缆及工具；
※可根据用户的需求定制；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

UNTW-DT3地铁直流保护测试系统地铁直流保护测试系统（直流综合保护装置测试仪）是地铁项目配套直流综合保护装置测试检测的专用工具，用于地铁直流综合保护装置的巡检、维护、检测。
便携式直流综保测试仪采用便携式一体手提箱，集成计算机、模拟通道、IO通道、通讯、软件等功能，可以对综保装置进行通讯测试、模拟量输入测试、数字输入输出端口测试、保护功能测试、逻辑功能测试等多种功能。直接模拟馈线电流、馈线电压、母线电压变送输出，可选电压型或电流型。
多达32路开关量输出，可选电压输出。
多达16路数字量输入，支持有源和无源节点，可自定义DI数字电平电压。
自定义物理信号名称与通道关联关系。
支持调试示波，所见即所得。
支持任意波形编辑和生成，内置常规保护曲线，支持编辑修改。
提供导数连续连续曲线生成工具和线性曲线生成工具。
支持动作组定义及联跳逻辑定义，测试工序自定义，一键运行和生成报表。

序号	项目	通道数	参数	备注
1	模拟量输出	3	-10～10VDC或-100mA～100mA兼容，精度0.1%,可配增益	模拟馈线电流、馈线电压、母线电压
2	数字DO源	1	0～250VDC，程控，精度0.1VDC，≥20W	内置，用于数字量输出的电压控制电平，可测试对象的DI电平翻转值
3	数字量输出	2*16	2组，每组16通道独立控制	输出数字DO源模拟值
4	数字量输入	16	支持有源和无源节点	有源支持0～300VDC
5	RJ45	1	标准TCP网络通讯	测试网络通讯是否正常
6	RS485	1	485通讯	测试串口通讯是否正常
7	运输与贮存温度		-25℃～+55℃
8	工作温度		-5 °C/40 °C
9	zui大相对湿度（无补偿）		55 %/40 °C
10	海拔		-120m～1400m
11	供电电源		220VAC/50Hz/1A，兼容220VDC	提供辅助电源,缩短对象接线

测试项目

序号	项目	参数	备注
1	IO通断电压测试	自动找寻IO通断电压点	不在指定范围内则告警，记录测试电压和输出状态值。
2	通讯测试	测试被测综保是否能ping通。	网络通讯测试
3	正反向电流保护	Imax+、Imax++、Imax-、Imax--	发送设定好的电流，发送后检测是否有快速断路器动作。
4	电流变化率保护	DDL + Delta I、DDL + Delta T	在连续的时间内发送设定好的电流（发送数据刷新率不低于10us），发送后，检测在预设的变化电流情况下，是否有快速断路器动作。
5	电压保护	U line max、U line min	发送设定好的电压，发送后检测是否有快速断路器动作。
6	阻抗保护	Z	发送设定好的阻抗Z来模拟阻抗故障。
7	热负荷保护	In/Tau	设定符合热保护的模拟量值，等待指定事件后，检测是否有快速断路器动作。
8	自动重合闸功能	配置式DIO	正常操作断路器合闸时，能对线路进行测试，线路正常允许合闸，如线路存在持续性故障，是否闭锁合闸。
9	防跳功能测试	配置式DIO	模拟故障，检测是否有重合闸。
10	线路测试功能	压降测试	模拟母线电压，馈线电压，产生故障压降，测试断路器是否合闸。
11	防闭合功能	DeltaU	模拟线路电压与母线电压故障参数，测试断路器是否合闸。
12	联跳功能	配置式DIO	模拟工作位置，测试装置是否发出脉冲或持续的联跳信号。
