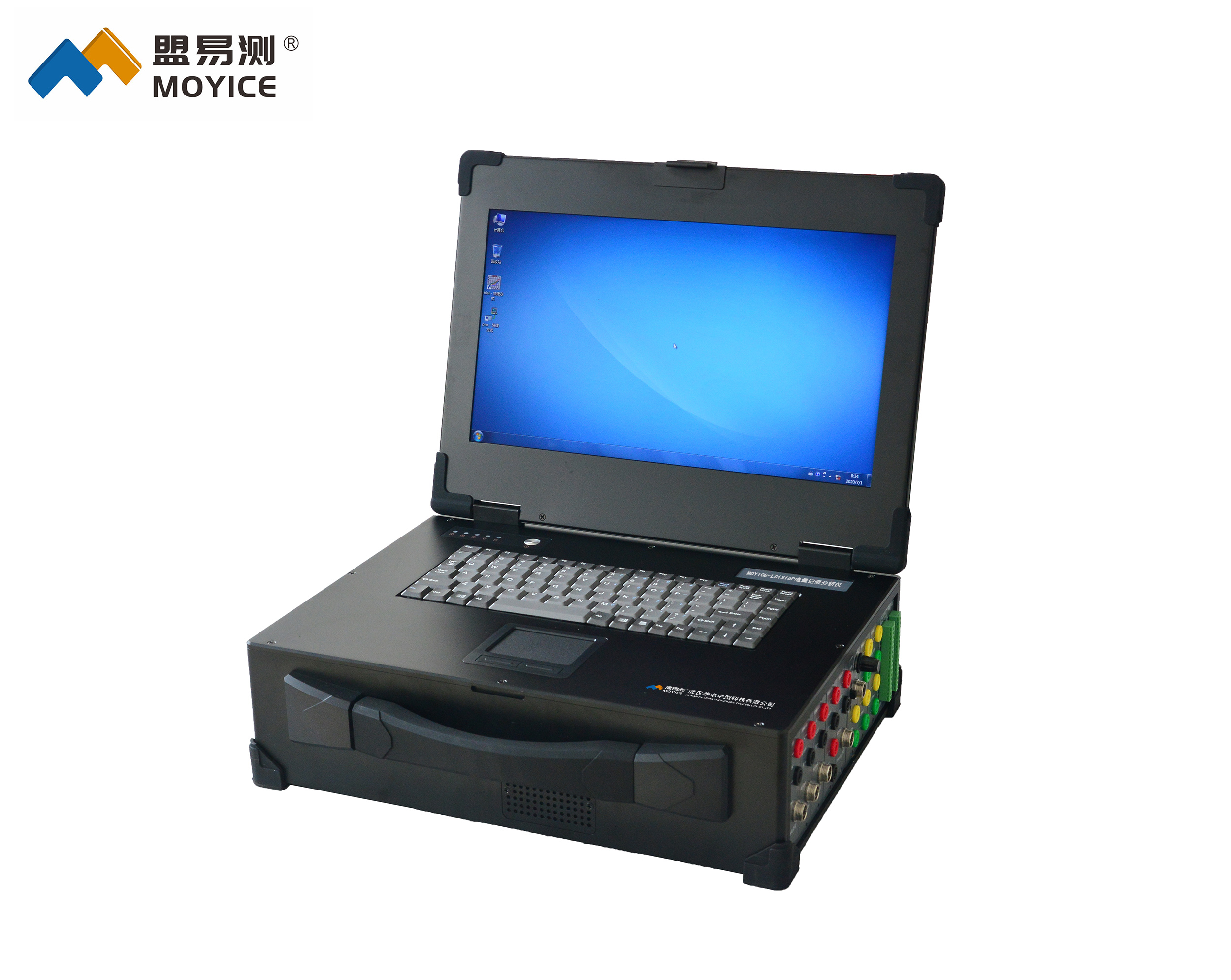

MOYICE-LC1316P电量记录分析仪

◆MOYICE-LC1316P电量记录分析仪简述

1、故障录波：可接入各种设备回路中对被测参量进行实时监测并完成故障时的数据记录。故障录波启动方式包括模拟量启动、开关量启动、手动启动等。模拟量启动包括突变量启动、越限量启动（如：过压启动、欠压启动、过电流启动、负序电流启动、逆功率启动等）；开关量启动为开关变位启动。
2、装置具有15.6寸LCD显示屏，分辨率1366×768。除可显示所有被测参量有效值外，还可实时显示监测模拟量波形、矢量图等，并可作为示波器使用。
3、装置可测量的模拟量包括工频电压量、电流量，直流电压量、直流电流量；开关量输入为无源节点和有源信号。
4、装置具有发电机特性试验（短路、空载等）、励磁试验、同期试验、交流阻抗试验等功能。可计算超调量、振荡次数、上升时间、调节时间、响应时间、灭磁时间常数、阻尼比、响应比等参数。
5、装置具有逐点瞬时功率及瞬时有效值记录功能。
6、装置能够快速、准确地完成励磁信号的测量，响应时间≤5ms，记录波形上不含整流纹波。
7、装置具有10/100Mbps 802.3u网络接口。

◆MOYICE-LC1316P电量记录分析仪技术参数

16路模拟通道特性
通道隔离耐压1500VDC
A/D分辨率 ： 16位
有效值准确度：0.2%
模拟量采样频率：10K/s、20K/s、50K/s、100K/s可选
共有8个模拟信号处理模块，每个模块由2路模拟通道组成，通道配置如下：
交流电压AC150V 3路      内阻 > 80kΩ
交流电流钳AC10A 3路      内阻 < 0.1Ω
交流电流AC10A 2路      内阻 < 0.1Ω
交流电压AC500V 3路      内阻 > 80kΩ
交流电流钳AC100A 1路      内阻 < 0.1Ω
直流电压DC±2000V        1路      内阻 > 1MΩ
直流电压DC±32V      1路      内阻 > 15kΩ
直流电压DC±100mV        1路      内阻 > 8kΩ
直流电流DC4-20mA      1路      内阻120Ω
16路开关量通道特性
开关量事件分辨率：0.1ms
标准配置:8路无源节点和8路有源节点（有源节点外部电压：DC24V-220V）。
故障启动方式
模拟量：突变、过量、欠量
开关量：变位（闭合、断开）
