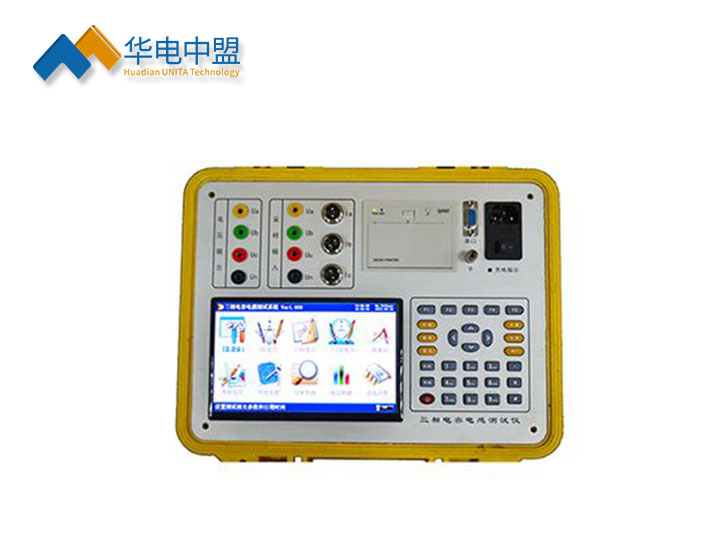

UN-500LS 全自动三相电容电感测试仪

执行标准： GB3983、DL/T840-2003

产品别称：全自动三相电容电感测试仪、三相电容电感测试仪、电感测试仪、全自动电容电感测试仪、三相电感测试仪、电容电感测试

产品特性：
※可以测量各种电抗器的电感量;
※可显示出在测量电容器或电抗器的过程中测量的电压、电流、功率、相位角、阻抗等数据；
※电容量范围：0～20,000 kvar；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

全自动三相电容电感测试仪

产品用途
UN-500LS 全自动三相电容电感测试仪该仪器内部数字合成三相交流测试源，可以在不拆线的状态下，直接测量成组并联电容器的单相电容或各种组合连接类型的三相电容器，同时也能够测量各种电抗器的电感，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。
电能质量问题主要由终端负荷侧引起。其中冲击性无功负载会使电网电压产生剧烈波动，降低供电质量，造成电网低功率因数运行等后果。随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。电力部门对电能质量问题越来越重视，无功补偿成套装置已大量投入配电网运行。这其中，电力电容器是电力系统稳定运行的重要设备，无功补偿装置应满足自动跟踪、实时补偿的要求，这就不可避免地要频繁投、切补偿电容器组，这就会产生过电流与过电压冲击，长期运行后，有可能引起电容器的容量不足甚至损坏,对电网的稳定运行造成影响。为了避免这种情况，早期发现电容器缺陷，保证设备的可靠运行，避免故障扩大，就需要定期对电容器组进行检测。而在现场电容器都是成组并联的，传统方法是将电容汇流排拆除，然后用传统的电容表进行测量，要拆线测量电容量的工作量更大，而且经常拆线会使得螺丝滑扣或没有上紧而留下安全隐患，也容易造成电容的再次损坏。

◆全自动三相电容电感测试仪功能特点
1、内部自带电池，自动数字合成产生三相大功率测试电源，不用外接电源即可使用；
2、全自动三相电容电感测试仪可在不拆线情况下测量成组并联电容器的单个单相电容及同时测量各种连接类型的三相电容；
3、可三相同测或同时测量三只并联电容器或电抗器；
4、仪器可以测量各种电抗器的电感量；
5、仪器可以测量工频电流的幅值以及电流中2－32次的谐波含量；
6、仪器可显示出在测量电容器或电抗器的过程中测量的电压、电流、功率、相位角、阻抗等数据，以便更好的分析问题所在；
7、仪器试验电源过流保护功能：电源输出短路不会损坏仪器。
8、仪器采用800×480大屏幕高亮度真彩色液晶显示屏，在阳光下也可清晰显示；
9、图形化菜单、全中文的操作提示，界面友好、操作简便；
10、导电硅胶触摸按键使操作更简便，按键寿命更长。
11、仪器内置大容量非易失性存储器：可存储200组测量数据；
12、全自动三相电容电感测试仪内置高精度实时时钟功能：可进行日期及时间校准；
13、仪器自带高速微型热敏打印机：用户可随时将测试的数据通过微型打印机将结果打印出来；
全自动三相电容电感测试仪简介

◆全自动三相电容电感测试仪技术参数
1、输出电压：0－20V，自动调节
2、测量范围：电容：0.01uF－4000uF
电感： 1mH－20H
电阻：50mΩ－20kΩ
电流：50mA－10A
电压: 0－20V
电容量范围：0～20,000 kvar
3、测量精度：电容：±(1%+2字)
电感：±(1%+2字)
电流：±(0.5%+2字)
电压：±(0.5%+2字)
4、分辨率：电压：0.1mV
电流：0.1mA
电容：0.1nF
电感：0. 1mH
5、外形尺寸 320×240×130mm3
6、仪器重量 4kg
7、工作温度：-15℃~ +45℃
8、充电电源：交流160V~260V
9、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。
⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
