UN-500PZ配电网电容电流测试仪

执行标准：DL/T840-2003、HZDQ-833

产品别称：配电网电容电流测试仪、电容电桥测试仪，智能电容电感测试仪，电容测试仪、全自动电容电桥测试仪

产品特性：
※准确测量配电网的对地电容值;
※对配网的电容电流进行测量以决定是否安装消弧线圈；
※采用中性点电容法测量配网电容电流；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

配电网电容电流测试仪

产品用途
我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以决定是否安装消弧线圈。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法，但是，在现场zui受欢迎和使用较频繁的还是使用中性点电容法。
UN-500PZ配电网电容电流测试仪，采用中性点电容法测量配网电容电流该测试仪采用大屏幕液晶显示，中文菜单，在做好安全措施后，事先设置仪器参数后则无需触碰操作仪器，配电网电容电流测试仪使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠，不受其他运行条件影响，特别是系统不平衡的时候。

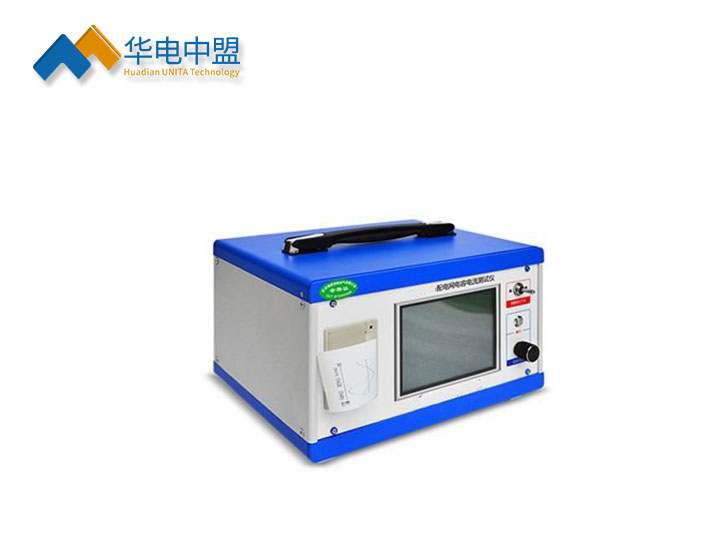

配电网电容电流测试仪详情图

◆UN-500PZ配电网电容电流测试仪技术参数：

测量范围	对地总电容 ≤120μF（三相对地）；电容电流 ≤1000 A（66kV系统）电容电流 ≤700 A（35kV系统）电容电流 ≤200 A（10kV系统）电容电流 ≤100 A（6kV系统）
测量精度	±10%±5个字 0.5μF～1μF ±5% 1μF～90μF ±10% 90μF～120μF
电流测量精度	±10% 电容电流<10A ±5% 电容电流10A-500A ±10% 电容电流500A-1000A
环境温度	-10～50℃
相对湿度	≤90%
工作电源	AC 220V ± 10% 50 Hz ± 1%
外形尺寸	310× 300×170 mm
仪器重量	10kg
