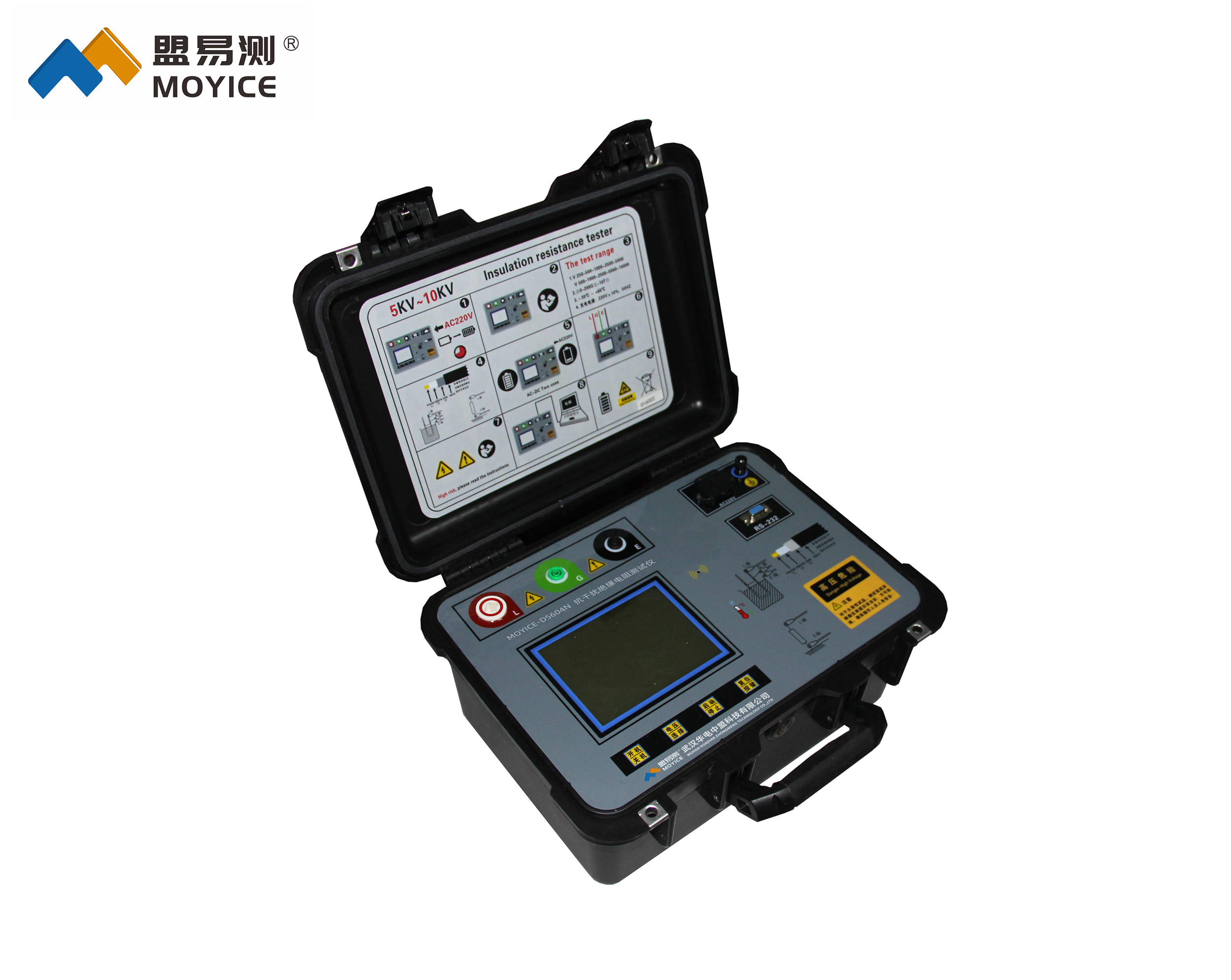

MOYICE-D5604N抗干扰绝缘电阻测试仪

执行标准：

执行标准：IE660044.7、IEC61850

产品别名：

产品别称：抗干扰绝缘电阻测试仪、绝缘电阻测试仪

产品特性：

产品特性：
※输出电压：500v 1000v、2500v、5000v、10000v;
※绝缘电阻：50M (测量线路与外壳间)；
※显示方式：数字和模拟指针双显；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-D5604N抗干扰绝缘电阻测试仪简述

抗干扰绝缘电阻测试仪是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电动机、发电机、长距离电力电缆、管型母线等电气绝缘质量的评估而设计研制，仪表输出功率大，实时电压测量（试品实际带电电压）、泄漏电流测量、自动放电（放电电压测量）特别适合大容性试品及110kv以上强力干扰的测试现场。
智能语音提示功能
开机后声音提示“欢迎您使用抗干扰绝缘电阻测试仪，请选择合适电压进行测量”。启动后声音提示“高压危险请勿靠近 ”，自动测量完成后声音提示“测量结束，正在自动放电，然后提示放电完成，放电电压0v拆线安全”。
● 严格按照安全标准设计,输出电压：500v 1000v、2500v、5000v、10000v。
● 本仪器自动校准功能，测试前自动校准精度。
●本仪器具有实际试品带电电压测量功能、泄露电流测量功能、自动放电功能，通过实际试品带电电压测量功能能直观看出带负载后测试仪表跌落电压是否符合国家要求。而且通过实际试品带电电压测量功能和泄露电流测量功能能直观看出试品绝缘情况的好坏。
● 可自动测量并记忆R15S、R60S 、R10min值,自动显示极化指数（PI）,诱电吸收比（DAR）的测试值和测试时间。
● 抗干扰性能优越，特别使用于110KV及以上大容量变压器和长距离电力电缆电力系统使用。
● 自动放电：采用高电压放电技术对容性试品快速放电，放电时实时测量放电电压（试品试验电压到0v），例如：测试时试品电压10000v，那么停止测试时放电由10000v放电到0v（实时直观显示）实时监测放电电压,并提示“安全拆线”，操作人员方可拆线操作(对于特别大的试品自动放完电后，请再进行手动放电才能拆线！)。
●内部可充电锂电池供电或交流电源供电,真正交直流两用不影响测试精度。
●模拟指针与数字显示共存，数字反映被试品绝缘电阻的精确度，模拟指针能反映测试过程中绝缘电阻的动态变化。
●升压时告警功能，当设备有高压输出时蜂鸣器有警示功能，提示此时有高压输出。
●电池电量数字显示和欠压报警保护功能。
●智能电池充电管理，能有效防止电池过充引起电池寿命缩短或者损坏。
●自动关机功能：本仪器有自动关机功能，测量结束5分钟后自动关机。
●短路保护，短路状态下不会烧坏仪器。

技术参数

◆MOYICE-D5604N抗干扰绝缘电阻测试仪技术参数

●绝缘电阻：50M (测量线路与外壳间)
●耐压： AC 10kV 50Hz 1min (测量线路与外壳间)
●5.7寸屏显；分辨率320*240
●显示方式：数字和模拟指针双显
●充电电源：220V±10%，50/60 HZ
●电池供电：2组电池同时供电，16.8V锂离子可充电蓄电池 2600mAH；7.4v 2200mAH

额定电压（kV）

0.25,0.5，1，2.5，5

0.5,1，2.5，5，10

测量电压(kV)

额定电压 ×（1±10%）负载阻值不低于量程的1%

最小误差为5%

RDG的范围

(0.001～100)GW/5kV

(0.001～200)GW/2.5kV

(0.001～50)GW/1kV

(0.001～20)GW/0.5kV

(0.001～5)GW/0.25kV

(0.001～100)GW/10kV

(0.001～200)GW/5kV

(0.001～200)GW/2.5kV

(0.001～100)GW/1kV

(0.001～20)GW/0.5kV

最大误差为

10%RDG的范围

(100～200)GW/5kV

(5～10)GW/0.25kV

(100～200)GW/10kV

(100～200)GW/5kV

最大误差为

20%RDG的范围

(200～1000)GW/5kV

(200～500)GW/2.5kV

(100～200)GW/1kV

(200～1000)GW/10kV

(200～1000)GW/5kV

(200～500)GW/2.5kV

(100～200)GW/1kV

输出短路电流

≥10mA

吸收比、极化指数的

测量范围

测量范围: 0.01 ～99.99

最大误差: ±(1%RDG＋1d)

测量范围: 0.01 ～99.99

最大误差: ±(1%RDG＋1d)

输出电压显示误差

±(3%RDG + 1d)
