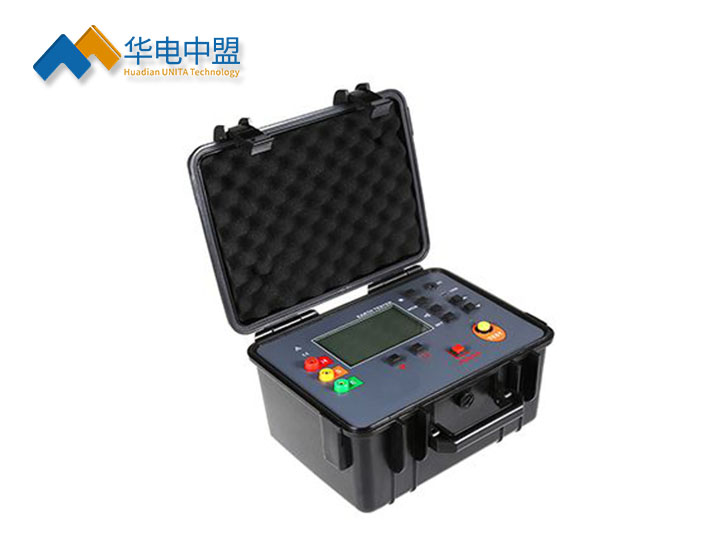

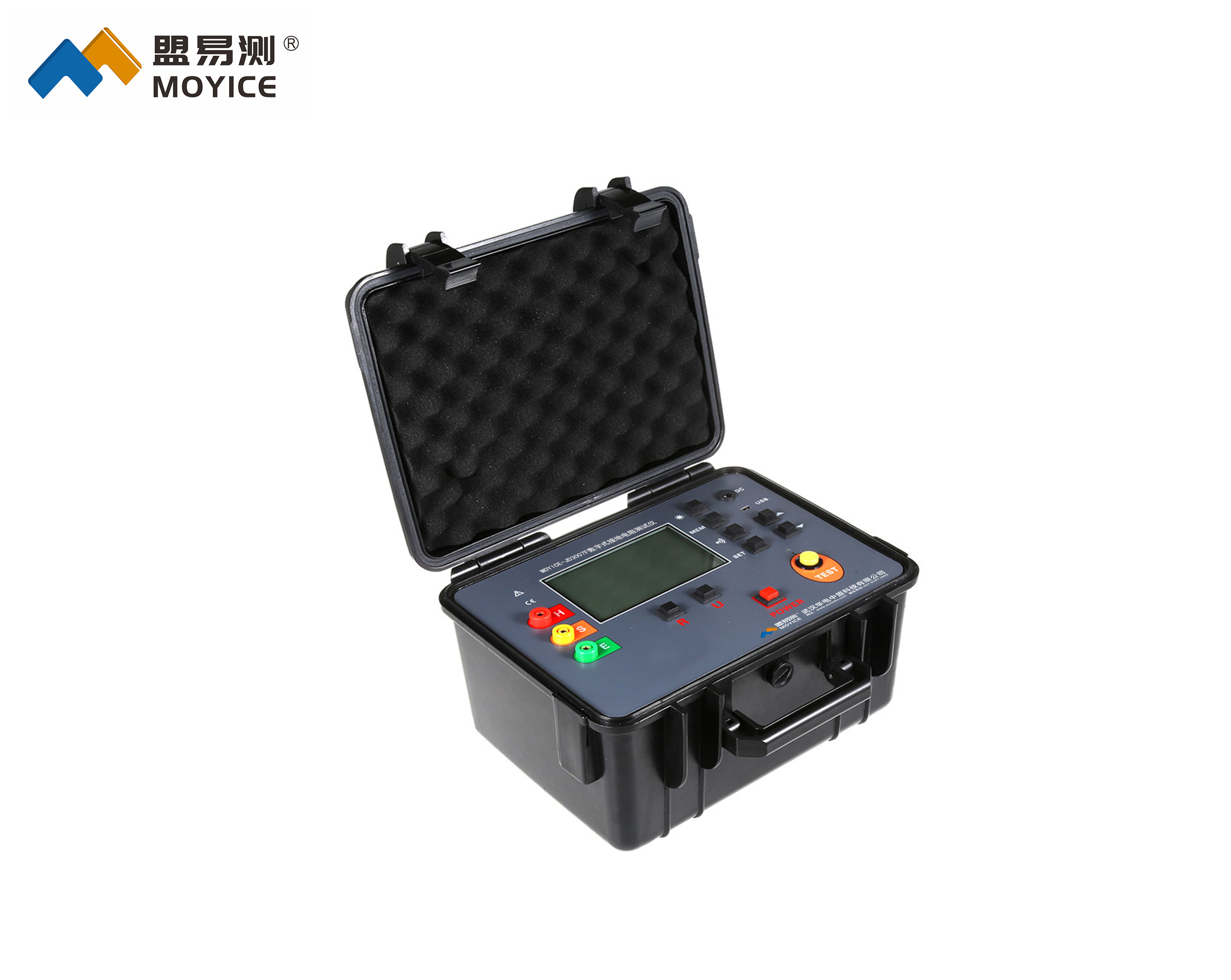

MOYICE-JD3007F数字式接地电阻测试仪

接地电阻量程

0.01Ω～3000Ω    精度±1.5%rdg±5dgt

接地电阻分辨率

0.01Ω

接地电压量程

0.01～100.0V AC        精度±1%rdg±3dgt

接地电压分辨率

0.01V

基准条件

23℃±5℃，75%rh以下   (辅助接地电阻100Ω±5%，对地电压＜10V)

功    能

接地电阻测量，对地电压测量，低值电阻测量

电    源

DC 6V 铅酸蓄电池

背    光

可控灰白屏背光，适合昏暗场所使用

测量方式

精密三线测量、简易两线测量

测量方法

接地电阻：额定电流变极法，测试电流> 20mA (正弦波)，128Hz；

对地电压：平均值整流

测试频率

128Hz

显示模式

4位超大LCD显示，灰白屏背光

测量指示

测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

108mm×65mm

仪表尺寸

长宽高：277.2mm×227.5mm×153mm

测试线长

3条：红色15m，黄色10m，绿色5m各1条

简易测试线

2条：红色1.6m，绿色1.6m各1条

辅助接地棒

2根：φ10mm×200mm

测量时间

对地电压：约2次/秒；接地电阻：约5秒/次

测量次数

5000次以上

线路电压

测量对地电压：AC 600V以下测量

USB接口

具有USB接口，软件监控，存储数据可以上传电脑，保存打印

通 讯 线

USB通讯线1条，长1.5m

数据存储

500组，闪烁显示“FULL”符号表示存储已满

数据查阅

数据查阅功能：“MR”符号显示

溢出显示

超量程溢出功能：“OL”符号显示

报警功能

测量值超过报警设定值时发出报警提示

电池电压

电池电量实时显示，电池电压低时提醒及时充电

功    耗

背光：25mA Max

待机: 25mA Max(背光关闭)

测量：70mA Max(背光关闭)

质    量

仪表： 2397g(含电池)

测试线：861.5g(含简易测试线)

辅助接地棒： 425g(2根)

仪表袋： 271g

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

接地电阻：E-H、E-S各端口间AC 280V/3秒

绝缘电阻

10MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)
