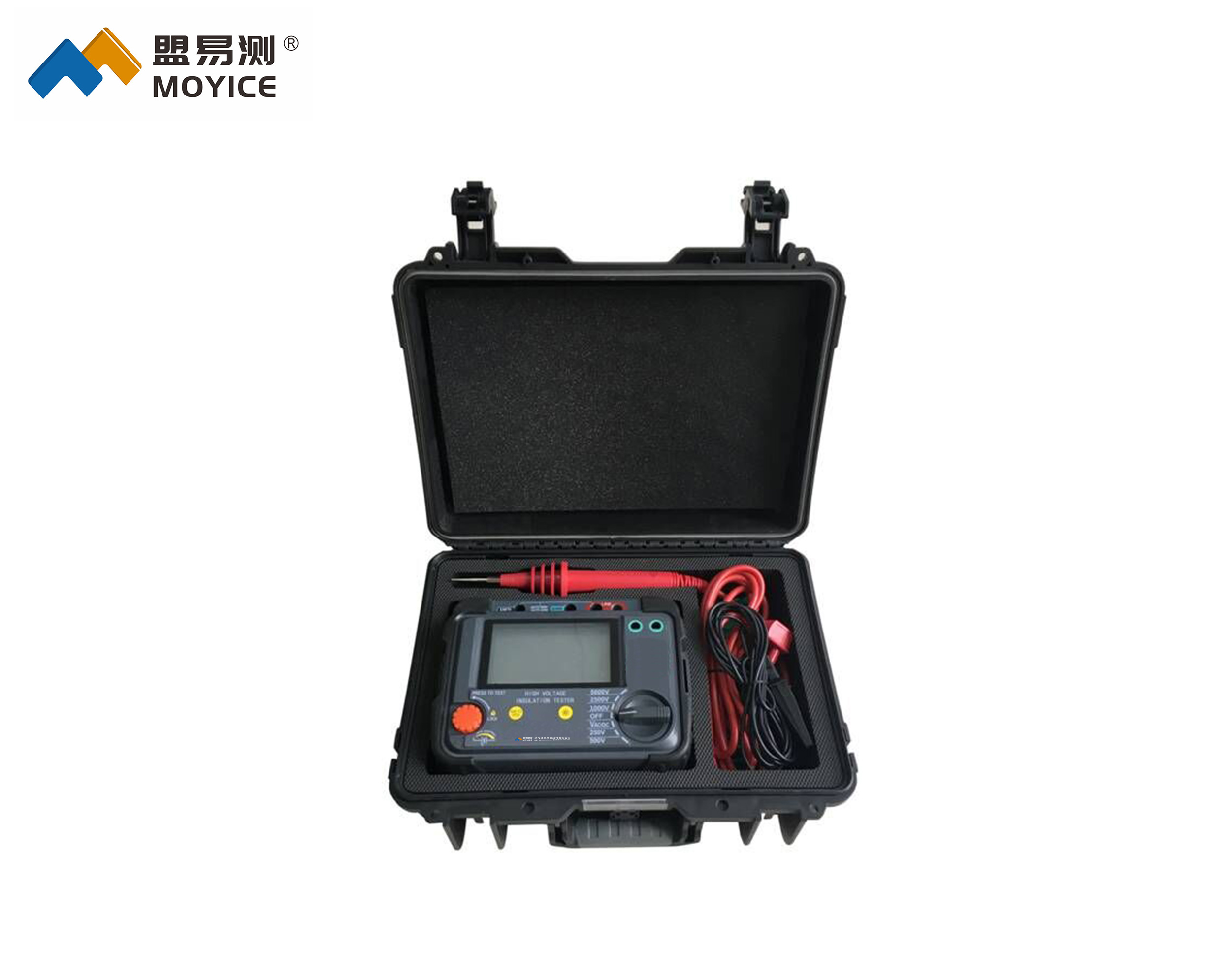

MOYICE-D5310B高压绝缘电阻测试仪

执行标准：

执行标准：DL/T845.1-2004

产品别名：

产品别称：数字高压绝缘电阻测试仪、数字绝缘电阻表、兆欧表、高压绝缘电阻测试仪

产品特性：

产品特性：
※30～600V(分辨率 10V): ±10%rdg±20V;
※分辨率 1V；
※精确度 ±2%rdg±3dgt；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-D5310B高压绝缘电阻测试仪特点

自动放电功能：测试电容性负荷的绝缘电阻时，测量后自动释放充电电荷。放电状态可在电压模式中确认。
背光功能便于在阴暗光线或夜间工作。
条形图显示测量结果。
带电线路警告标志和蜂鸣警告。
自动关机功能：为避免忘记关机造成的电池浪费，测量后 10 分钟无操作时仪器将自动关机。
自动测量和 PI 测量（极化指数测量），DAR 测量（诱电吸收比测量）。

技术参数

◆MOYICE-D5310B高压绝缘电阻测试仪技术参数

● 测量范围和精确度(温度/湿度: 23±5ºC,45～75%RH) <绝缘电阻测试>：MOYICE-D5310B

额定电压	250V	500V	1000V	2500V	5000V
测量范围	0.1～100.0MΩ	0.1～ 99.9MΩ 80～1000MΩ	0.1～99.9MΩ 80～999MΩ 0.80～2.00GΩ	0.1～99.9MΩ 80～999MΩ 0.80～9.99GΩ 8．0～100.0GΩ	0.1～99.9MΩ 80～999MΩ 0.80～9.99GΩ 8.0～99.9GΩ 80～20000GΩ
显示量程	0.1~100.0 MΩ	0.1~1000 MΩ	0.1M~2.00 GΩ	0.1M~100.0 GΩ	0.1M~2000 GΩ
开路电压	DC250V +10% ，-10%	DC 500V + 20%，-10%	DC 1000V + 20%，-0%	DC 2500V +20%，-0%	DC5000V +20%，-0%
定格测定电流			1MΩ 负荷时 1mA~1.2mA	2.5MΩ 负荷时 1mA~1.2mA	5MΩ 负荷时 1mA~1.2mA
短路电流	5mA±0.5mA
精确度	±5%±3dgt				±5%±3dgt±20%

电压监视器（绝缘电阻量程）
30～600V(分辨率 10V): ±10%rdg±20V
此模式适用于确认被测物中充电电荷的放电状态。测量时，将监视器中显示的测量电压值作为标准使用。请注意外部施加交流电压时显示的数据并非正确值。
<电压测试>

	直流电压	交流电压
测量范围	±30 -- ±600V	30 -- 600V(50/60Hz)
分辨率	1V
精确度	±2%rdg±3dgt
显示:	液晶显示绝缘电阻量程：最大 1200 计数 VAC/DC 量程：最大 630 计数条形图：最大 36 点 DAR/PI 值：最大 9.99 时间：最大 99.59
低电池警告:	电池标志(4 个等级)
超量程显示:	显示“OL”标志（绝缘电阻量程）显示“Hi”标志（电压量程）
自动量程:	移动到高一级范围: 1000 计数移动到低一级范围: 80 计数(仅绝缘阻抗量程)
自动关机功能:	操作后 10 分钟自动关机（此功能在测试中不工作）
使用环境条件:	海拔 2000m 以下
精确度保证温湿度范围:	23ºC±5ºC/相对湿度 85%以下（无结露）
操作温度与湿度范围:	0ºC~40ºC /相对湿度 85% 以下（无结露）
存储温度与湿度范围:	-20ºC~+60ºC /相对湿度 75% 以下（无结露）
过载保护: 绝缘抵抗范围:	AC1200V/10 秒。
耐电压:	电压范围: AC720V/10 秒。 AC5160V(50/60Hz)/5 秒 (电路与外箱间)
绝缘阻抗:	≥1000MΩ/ DC 1000V (电路与外箱间)
尺寸:	177（L）×226（W）×100（D）mm
重量:	MOYICE-D5310B: 1.9kg（含电池）
电源:	大容量锂电池

● 电流消耗: （电源电压：12V 时的代表值）

量程	250V	500V	1000V	2500V	5000V	VAC/DC
输出短路时	600mA					110mA
额定电流输出时	650mA/0.25MΩ	800mA/0.5MΩ	1000mA/1MΩ	1350mA/2.5 MΩ	1350mA/5 MΩ
输出开放时	40mA	40mA	50mA	80mA	150mA
待机时	25mA
背光灯点亮时	增加 40mA
