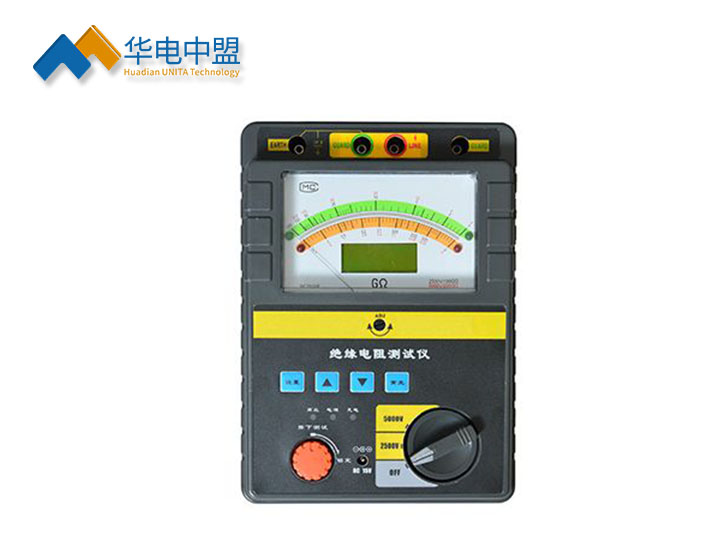

UN20ZS系列智能双显绝缘电阻测试仪

执行标准：DL/T845.1-2004、DL/T474.1-2006

产品别称：智能双显绝缘电阻测试仪、数字兆欧表、指针兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪

产品特性：
※用测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻;
※测量电阻量程范围可达0～200GΩ，电阻量程范围可自动转换，并有相应的指示;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

智能双显绝缘电阻测试仪

产品用途
我公司生产的UN20ZS型智能双显绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，超薄形张丝表头与图形点阵液晶显示器完美结合，该系列表具有多种电压输出等级（500V、1000V、2500V、5000V）、容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

◆智能双显绝缘电阻测试仪特性
1、有多种电压输出选择UN20ZS-2000(2500V/5000V)、UN20ZS-2010(500V、1000V、2500V、5000V)，测量电阻量程范围可达0～200GΩ，电阻量程范围可自动转换，并有相应的指示。
2、两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围，点阵液晶屏的采用可指导用户操作仪表并可精确得出测量结果。
3、机械表头与液晶屏合二为一。双刻度显示，量程自动转换。彩色刻度易于读识，并有LED显示相应色彩。
4、智能双显绝缘电阻测试仪采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。
5、操作界面友好，各种测量结果具有防掉电功能，可连续存储20次的测量结果。
6、仪表产生高压时，有提示音输出。
7、内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。
8、交直流两用，配置可充电池和交流适配器。
9、智能双显绝缘电阻测试仪采用便携式设计，便于野外操作。
10、高压短路电流≥3mA，是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

◆智能双显绝缘电阻测试仪技术参数

型号		UN20ZS-2010
				UN20ZS-2000
输出电压		500V DC	1000V DC	2500V DC	5000V DC
精度	温度	23℃±5℃
	绝缘电阻	0～20GΩ ±5％	0～40GΩ ±5％	0～99GΩ ±5％	0～99GΩ ±5％
		≥100 GΩ ±10％
	输出电压	4MΩ～20GΩ -5%～+10％	8MΩ～40GΩ -5%～+10％	20MΩ～100GΩ -5%～+10％	40MΩ～200GΩ -5%～+10％
高压短路电流		≥3mA
工作电源		8节AA型充电电池，外置充电适配器
工作温度及湿度		-10℃～40℃，更大相对湿度85％
保存温度及湿度		-20℃～60℃，更大相对湿度90％
绝缘性能		电路与外壳之间的绝缘电阻≥50MΩ
耐压性能		仪表电路与外壳之间施加3kv、50Hz正弦交流电压，历时1分钟，无击穿与飞弧现象
尺寸		230mm×190mm×90mm (L×W×H)
重量		2kg
