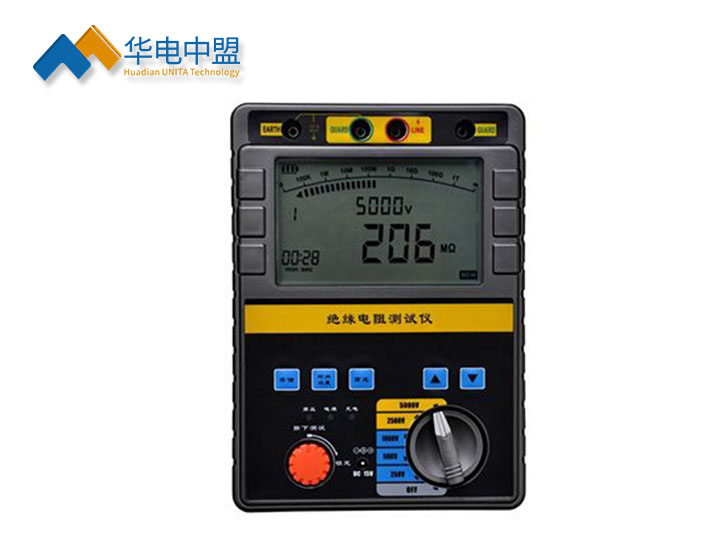

UN20S系列智能数显绝缘电阻测试仪

执行标准：DL/T845.1-2004

产品别称：智能数显绝缘电阻测试仪、数字兆欧表、指针兆欧表、绝缘表、数字高压兆欧表、高压绝缘电阻测试仪

产品特性：
※测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器;
※测量电阻量程范围可达0～400GΩ;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

智能数显绝缘电阻测试仪

产品用途
我公司生产的UN20S系列型智能数显绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，数字模拟指针与数字段码显示完美结合，该系列表具有多种电压输出等级（250V、500V、1000V、2500V、5000V、10000V）、容量大、抗干扰强、模拟指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

◆智能数显绝缘电阻测试仪产品特性
1、有多种电压输出选择UN20S-2505 (250V/500V/1000V/2500V/5000V)、UN20S-2502(5000V/10000V)，测量电阻量程范围可达0～400GΩ。
2、两种方式同步显示绝缘阻值。模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。
3、采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。
4、操作界面友好，各种测量结果具有防掉电功能，可连续存储19次的测量结果。
5、智能数显绝缘电阻测试仪产生高压时，有提示音输出并有相应显示。
6、内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。
7、交直流两用，配置可充电池和交流适配器。
8、仪表采用便携式设计，便于野外操作。
9、高压短路电流≥3mA，是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

◆UN20S智能数显绝缘电阻测试仪技术参数

输出电压		250V DC	500V DC	1000V DC	2500V DC	5000V DC
精度	温度	23℃±5℃
	绝缘电阻	250K～5GΩ ±5％	500K～10GΩ ±5％	1M～20GΩ ±5％	2.5M～50GΩ ±5％	5M～100GΩ ±5％
		其它范围：±10％
	输出电压	2M～10GΩ ±5％	4M～20GΩ ±5％	8M～40GΩ 0～+10％	20M～100GΩ 0～+10％	40M～200GΩ 0～+10％
高压短路电流		≥3mA
工作电源		8节AA型高容量充电电池，外置充电适配器(或8节AA型碱性电池)
工作温度及湿度		-10℃～40℃，更大相对湿度85％
保存温度及湿度		-20℃～60℃，更大相对湿度90％
绝缘性能		电路与外壳间电压为1000V DC时，更大2000MΩ
耐压性能		电路与外壳间施加3KV/50Hz正弦波交流电压，承受1分钟
尺寸		230mm×190mm×90mm (L×W×H)
重量		3kg

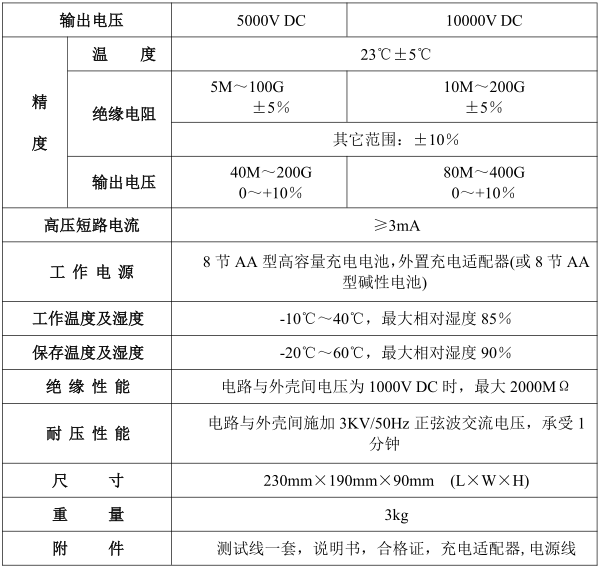

◆UN20S-2502智能数显绝缘电阻测试仪技术参数

输出电压		5000V DC	10000V DC
精度	温度	23℃±5℃
	绝缘电阻	5M～100G ±5％	10M～200G ±5％
		其它范围：±10％
	输出电压	40M～200G 0～+10％	80M～400G 0～+10％
高压短路电流		≥3mA
工作电源		8节AA型高容量充电电池，外置充电适配器(或8节AA型碱性电池)
工作温度及湿度		-10℃～40℃，更大相对湿度85％
保存温度及湿度		-20℃～60℃，更大相对湿度90％
绝缘性能		电路与外壳间电压为1000V DC时，更大2000MΩ
耐压性能		电路与外壳间施加3KV/50Hz正弦波交流电压，承受1分钟
尺寸		230mm×190mm×90mm (L×W×H)
重量		3kg
