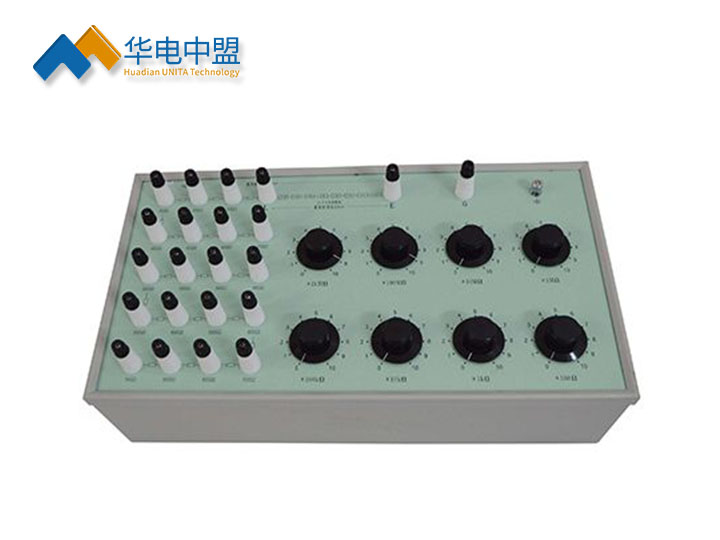

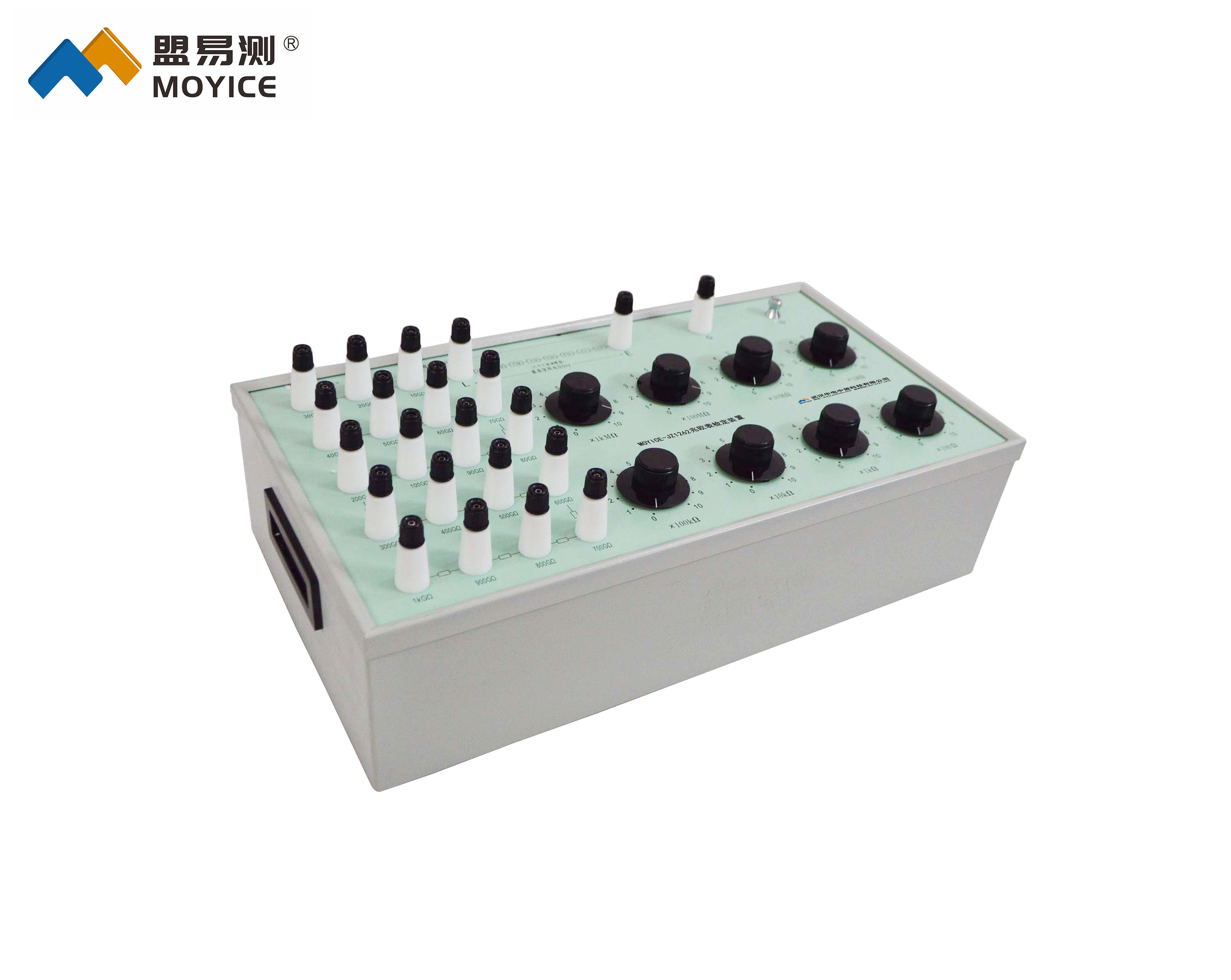

JJZ-10 兆欧表检定装置

执行标准：JJG622－97绝缘电阻表（兆欧表）

产品别称：兆欧表检定装置、绝缘电阻表检定装置、绝缘电阻表、兆欧表、摇表

产品特性：
※检定额定电压为10KV或低于10KV的各类绝缘电阻表;
※适用于绝缘高阻计的校对或检定;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

兆欧表检定装置

产品用途
JJZ-10兆欧表检定装置（以下简称检定装置）是专为贯彻中华人民共和国国家计量检定规程《JJG622－97绝缘电阻表（兆欧表）》，用来检定兆欧表而设计的100万兆欧旋转式标准检定装置。它具有阻值调节范围宽，使用方便等优点。与我厂多功能试验箱和CY3型恒速器配套，可对绝缘电阻表的所有项目进行检定。
1、检定额定电压为10KV或低于10KV的各类绝缘电阻表。
2、供各类绝缘电阻表生产或修理中刻划标度盘。
3、适用于绝缘高阻计的校对或检定。
4、作高、中阻值标准电阻箱使用。

◆兆欧表检定装置技术参数
1、本检定装置由两部分组成，第一部分由8只十进盘可调电阻串联而成，即：10×（1000M+100M+10M+1M+100K+10K+1K+100）Ω。第二部分由10只10GΩ和9只100GΩ的固定电阻串联而成。两部分串联后，电阻值调节范围为1121111.1110MΩ，更小步进值为100Ω。
2、各十进盘的等级指数和更高使用电压或电流（即参考电压或电流）见表1：
3、残余电阻值＜0.1Ω，变差＜0.01Ω。
4、环境的参考条件为23EQ \S(+2,-3)℃，相对湿度40%～60%
表1

阻值（Ω）

＞100G

100G～

10G

×1G

盘

×100M

盘

×10M

盘

×1M

盘

×100K

盘

×10K

盘

×1K

盘

×100Ω

盘

等级指数

（a%）

0.2

更高使用

电压或电流

10KV

5KV

2500V

500V

8mA

20mA

50mA

5、环境的标称使用范围为23±5℃，相对湿度为25%～75%。
6、线路为外壳的绝缘电阻＞1×1013Ω。
7、线路对外壳的绝缘强度能承受50Hz正弦波交流电压11KV，历时1分钟不击穿。
8、本检定装置外形尺寸：602×323×210mm。
9、重量：＜15kg.
