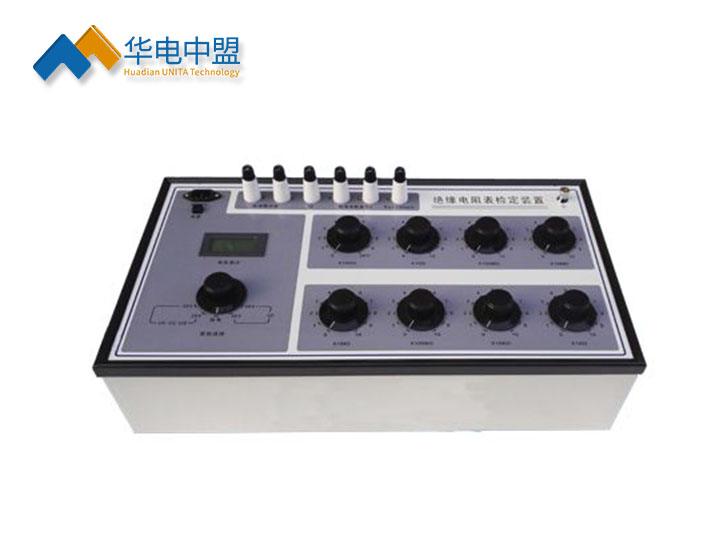

UNITA-1375绝缘电阻表检定装置

执行标准：JJG1005—2005、JJG622—1997、DL/T845.1—2004

执行标准：绝缘电阻表检定装置、绝缘电阻表、绝缘电阻表检定仪

产品特性：
※可测更高5000V的直流电压;
※来检定额定电压≤5000V的各类绝缘电阻表;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

绝缘电阻表检定装置

产品用途
UNITA-1375 绝缘电阻表检定装置，依据JJG1005—2005《电子式绝缘电阻表检定规程》、JJG622—1997《绝缘电阻表（兆欧表）检定规程》的有关检定项目要求，并参考电力行业标准DL/T845.1—2004《电子式绝缘电阻表》通用技术条件中的相关内容设计制造的专用设备，用于检定电子式绝缘电阻表的示值误差、跌落电压（Ud）,短路电流（Id）。与本公司生产的恒速器配合可检定指针式兆欧表的示值误差、开路电压（Uk）、中值电压（Uz）、峰值电压（Uf）。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类绝缘电阻表的理想设备。
本绝缘电阻表检定装置主要用来检定额定电压≤5000V的各类绝缘电阻表，也可在绝缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测更高5000V的直流电压。

◆绝缘电阻表检定装置技术参数
1、测量范围
电压为自动量程分两档：0-2000V；1000-5000V
2、基本误差：
直流电压U： ≤1000V： ±（0.4%读数+0.1%满度)；＞1000V： ±（0.5%读数+0.5%满度)
峰值电压（Uf）：≤1000V： ±（1%读数+0.5%满度)；＞1000V： ±（0.5%读数+0.5%满度)
4、数字表的响应时间约25秒。
5、标准电阻器由一串900G的固定电阻和九个电阻盘组成即：
100GΩ+2×200GΩ+400GΩ+9×104MΩ+10×（103+102+10+1+0.1+0.01+0.001+0.0001）MΩ，
阻值范围：0～1001111.1110 MΩ，更小步进100Ω，更高耐压5kV。
6、各十进盘的等级指数和更高使用电压或电流。

十进盘阻值

×10000

MΩ

×1000

MΩ

×100 MΩ

×10 MΩ

×1

MΩ

×0.1

MΩ

×10

kΩ

×1

kΩ

×0.1

kΩ

等级指数

0.2

更高使用

电压、电流

5kV

2.5kV

1.5kV

500V

8 mA

20 mA

50 mA

7、残余电阻值小于1Ω，变差不大于0.1Ω。
8、环境参考条件：20+2-3 ℃，相对湿度：50%±10%。
9、标称使用环境:温度23±5℃，相对湿度：25%～60%。
10、线路对外壳的绝缘电阻：≥1×1011Ω。
11、线路对外壳的绝缘强度应能承受50Hz正弦波电压8kV一分钟试验。
12、电源电压: AC220V 50HZ。
13、外形尺寸：530mm×250mm×170mm。
14、重量：约10kg
