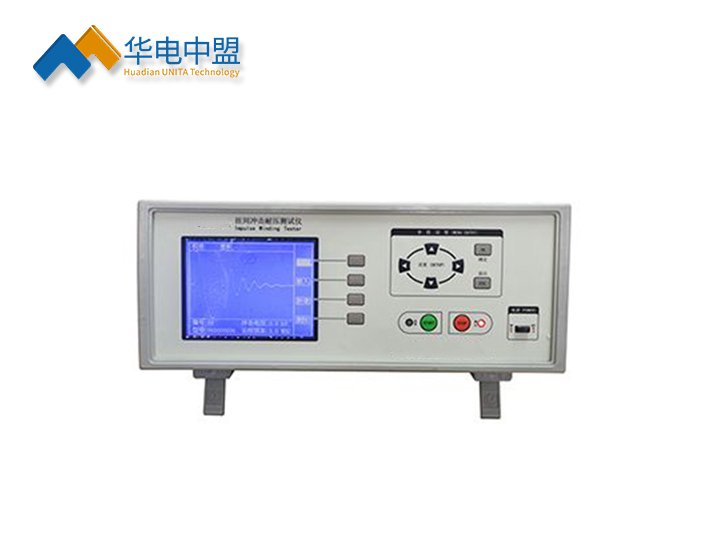

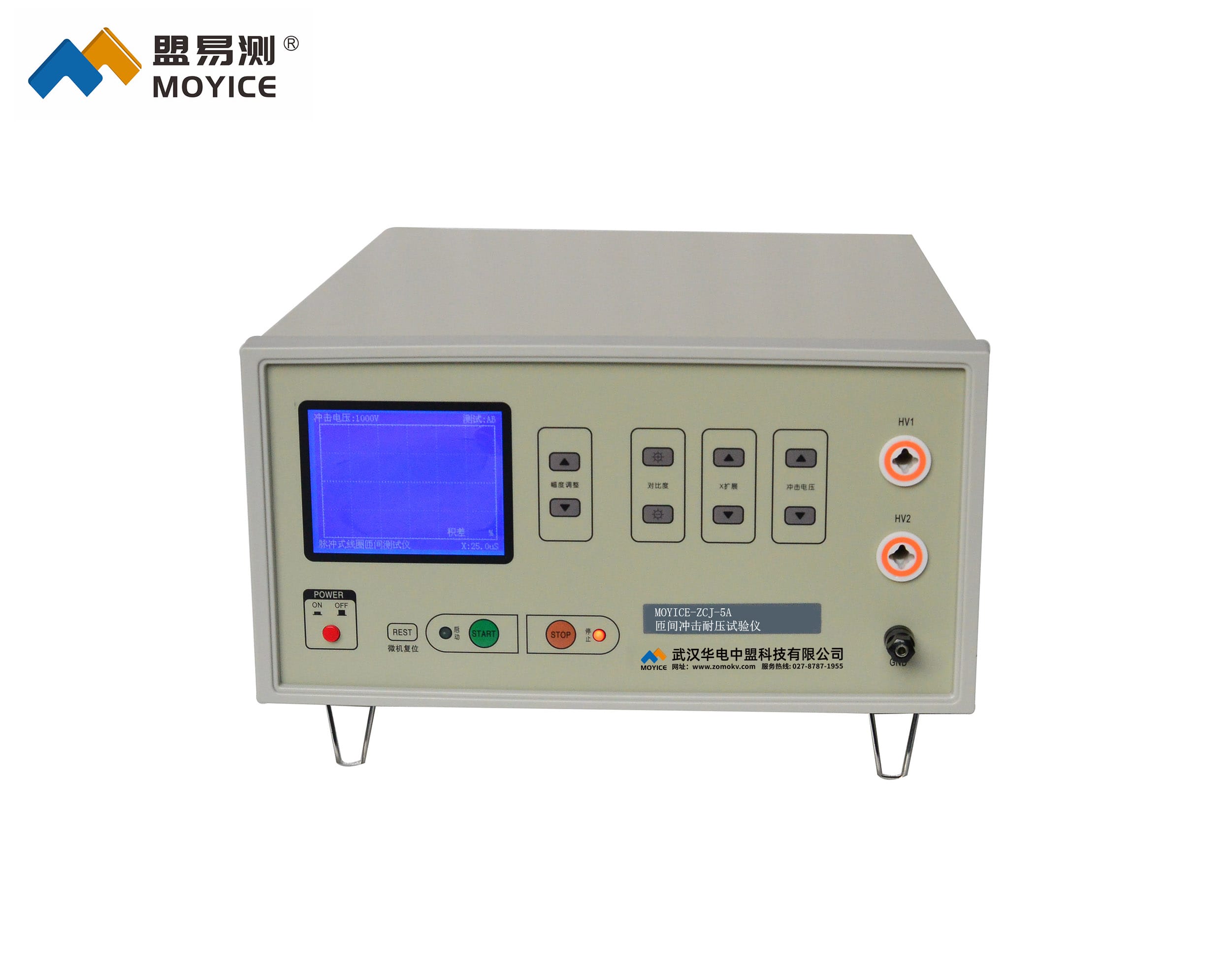

UNZJ-5A 匝间冲击耐压试验仪

执行标准：GB14711-93、GB755-87

产品别名：匝间冲击耐压试验仪、匝间绝缘电阻测试仪、匝间电阻测试、匝间冲击试验装置、匝间冲击耐压试验仪

产品特性：
※脉冲峰值电压范围：0～5000V100V/STEP;
※峰值电压准确度 ±5 %；
※脉冲电容量 0.01uF～0.1uF；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆

匝间冲击耐压试验仪

用途
匝间冲击耐压试验仪（即数字式程控匝间仪）可高效的、非破坏性的对有线圈绕组的部件进行电气试验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压，比较两者的瞬态波形，以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减振荡的波形，可同时判断该绕组的电感量、品质因素、绕组的圈数差及匝间短路的情况，在有铁芯的情况下，还可以判断其材质的差别等。在施加高压脉冲的情况下，电晕放电的发生还可以对绝缘不良进行判断。总之，标志线圈品质的各个要素，可以在极短的时间内检查完成。
本仪器通过微型计算机技术把波形的各种参数量化处理，再用直观的波形和数据进行显示和判断，操作简单，判断准确，自动化程度高。

◆匝间冲击耐压试验仪特点
•采用LCD显示及比较测量波型。避免了CRT（示波管）易老化、亮度低等问题
•可有效判断电机或变压器线圈匝间、层间短路，绝缘不良，圈数超差。
•电脑控制峰值电压，100V/STEP
•采用闸流管控制的高压开关器件，有更小的前沿时间，主要适用于电机行业
•采用先进的数字信号处理技术，超强抗干扰能力
•同时显示设定电压(V)与峰值电压（Vp）或（Vtp）
•可增大冲击能量，以解决大功率电机的测试问题
•采用先进的数字信号处理技术，超强抗干扰能力
•独创同时显示两组被测线圈之间波形面积差的百分比，避免了人工判

•断容易产生的误判、漏判行为。此功能深受广大用户的欢迎。

◆匝间冲击耐压试验仪技术参数

脉冲峰值电压范围	100 V～3000V任意设置，步进100V （可按需定制）
脉冲峰值电压精度	±5%
触发方式	手控、远控
检测判断模式	面积的差；差的面积
重复精度	±1%
存储波形能力	63组
声响方式	不合格声响；合格声响；静音
采样频率	612kHz～10MHz
整机功耗	25W
电压设置	程控
更小电感量测量	300µH

UNZJ-5A 匝间冲击耐压试验仪
