UNWJF 变压器感应耐压及局部放电试验系统

执行标准：

执行标准：GB7354、DL／T848.3-2004、GB7354

产品别名：

产品别名：变压器感应耐压及局部放电试验

产品特性：

产品特性：
※适用于大中型电力变压器的变频感应耐压及局放测试;
※110KV~750KV以下等级大容量三相电力变压器的外施交流耐压试验；
※110KV 等级的分级绝缘电力变压器局部放电、感应耐压试验；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

UNWJF变压器感应耐压及局部放电试验系统简介
本试验系统适用于大中型电力变压器的变频感应耐压及局放测试,采用正弦波高保真线性功率放大变频电源，达到无局放要求，变频电源输出波形为纯正正弦波.
针对110KV~500KV等级的电力变压器和PT电压互感器的现场感应耐压和局放测量试验的一种特殊的无局放变频谐振试验系统，该系统利用推挽式线性功率放大变频电源技术，在保证系统自身无局放的情况下，通过提高试验频率（一般在100Hz~200Hz之间），可有效保证被测试变压器在铁芯不饱和的情况下完成以下试验项目：
110KV~750KV以下等级大容量三相电力变压器的外施交流耐压试验；
110KV及以上等级的PT电压互感器的多倍频感应耐压及局放测量试验；
110KV 等级的分级绝缘电力变压器局部放电、感应耐压试验

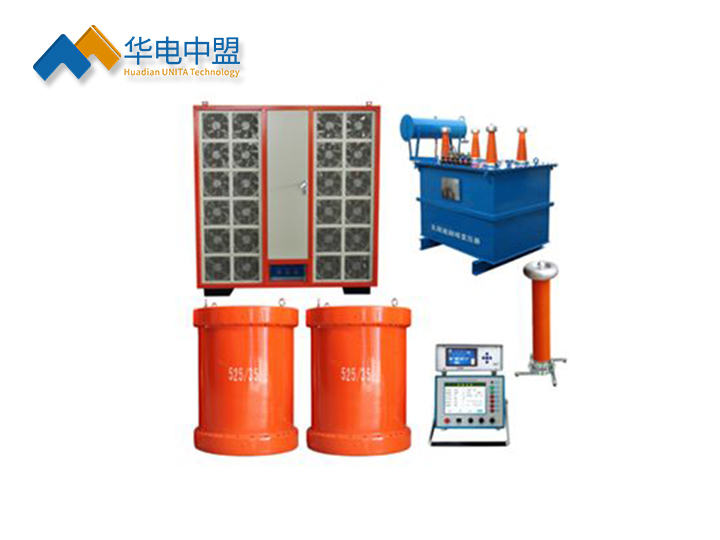

变压器感应耐压局部放电试验系统构成：
无局放推挽变频电源及测控箱
无局放励磁变
无局放补偿电抗器
无局放高压试验电抗器
无局放电容分压器

局放测试仪

UNWJF 变压器感应耐压及局部放电试验系统设备制造及试验遵循的标准：
GB7354 局部放电测量
DL／T848.3-2004 高压试验装置通用技术条件第3部分：无局放试验变压器
GB7354 局部放电测量

UNWJF 变压器感应耐压及局部放电试验系统一般使用环境条件
周围空气温度
zui高温度： +45℃（使用） +50℃（储存）
zui低温度： -15℃（使用） -20℃（储存）
zui大日温差： 25K
日照强度： 0.1W/cm2(风速0.5m/s)
海拔高度： ≤5000m
使用地点：户内外
无火灾及爆炸危险；
不含有腐蚀金属和绝缘的气体存在；
有一可靠接地点；
环境相对湿度(在25℃时) zui大日平均值：95%
安装放置地点平坦，电抗器安装倾斜度不大于5º

技术参数

UNWJF 变压器感应耐压及局部放电试验系统技术参数
1)、设备型号及名称：UNWJF无局放变频谐振试验系统
2)、输入工作电源：三相380V±10%，50Hz
3)、额定输出功率：3~500KW（可按需定制）
4)、额定输出电压：单相0～350V
5)、输出电压波形：标准正弦波，波形畸变率≤1.0%
6)、额定输出频率：30～300Hz
7)、频率分辨率：0.1Hz
8)、局放量：≤10pC
9)、允许运行时间：额定容量下允许运行时间90min
10)、噪音水平：≤85dB

产品附件
