UNITA-3305M 感应耐压试验装置

执行标准：

执行标准：DL/T848.2-2004

产品别名：

产品别名：感应耐压试验装置、三倍频变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪

产品特性：

产品特性：
※装置由主机、升压变、补偿电容器组成，主要用于变压器的感应耐压试验;
※可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选）；
※体积小、重量轻，便于携带，便于大功率化；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

感应耐压试验装置

用途
变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。
SFQ-81M电子式多倍频发生器是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。

◆感应耐压试验装置特点

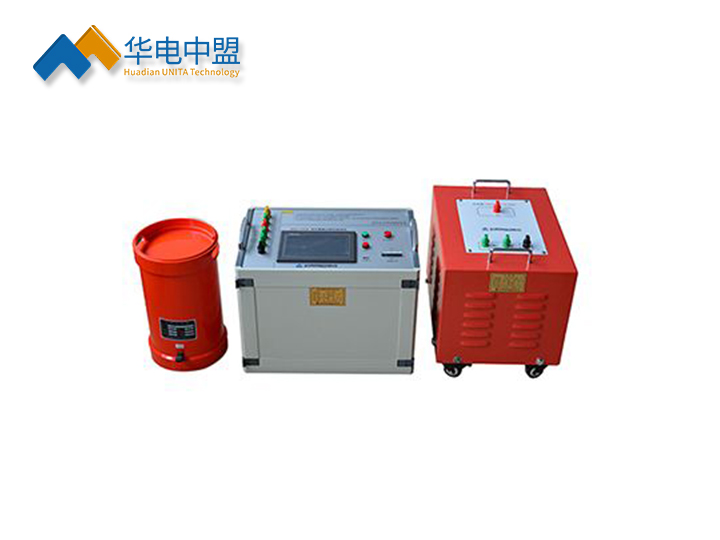

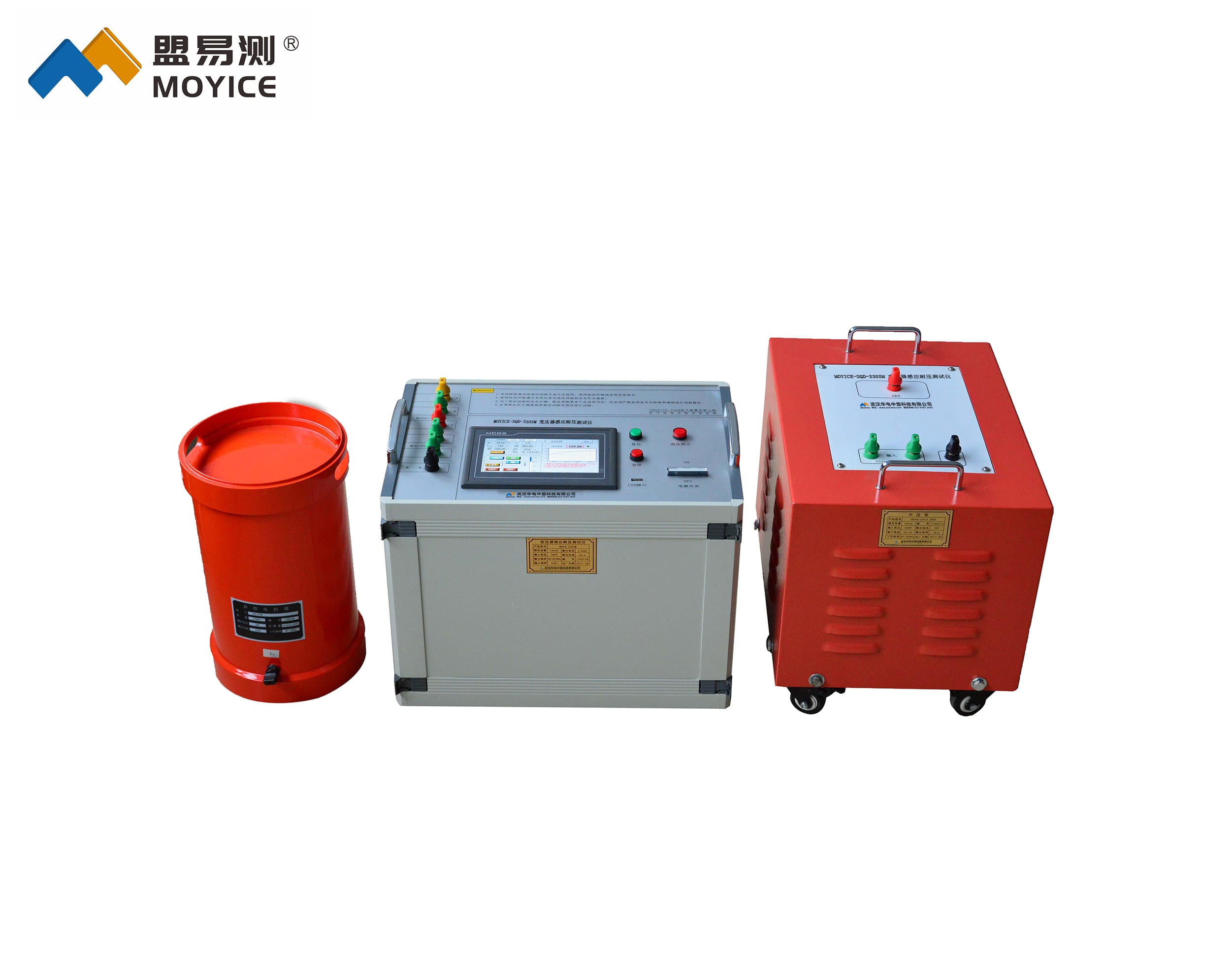

装置由主机、升压变、补偿电容器组成，主要用于变压器的感应耐压试验。
可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。
外置LC滤波回路，保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。
由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来了如下几个优点：
1. 体积小、重量轻，便于携带，便于大功率化。
2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

3. 操作、接线简单，对现场试验电源容量的要求，有更大程度的降低。

感应耐压试验装置详情图感应耐压试验装置详情图2 感应耐压试验装置优点感应耐压试验装置核心优势感应耐压试验装置性能感应耐压试验装置技术参数感应耐压试验装置细节展示

技术参数

◆感应耐压试验装置技术参数
1. 容量：0-150kVA 。（选配）
2. 输入电压：AC，三相，380V±10%。
3. 电源频率：50Hz。
4. 输出电压：0～1000V （加升压变）。
5. 输出频率：50Hz，100Hz，150Hz，200Hz（选配）。
6. 波形畸变率：<3%。
