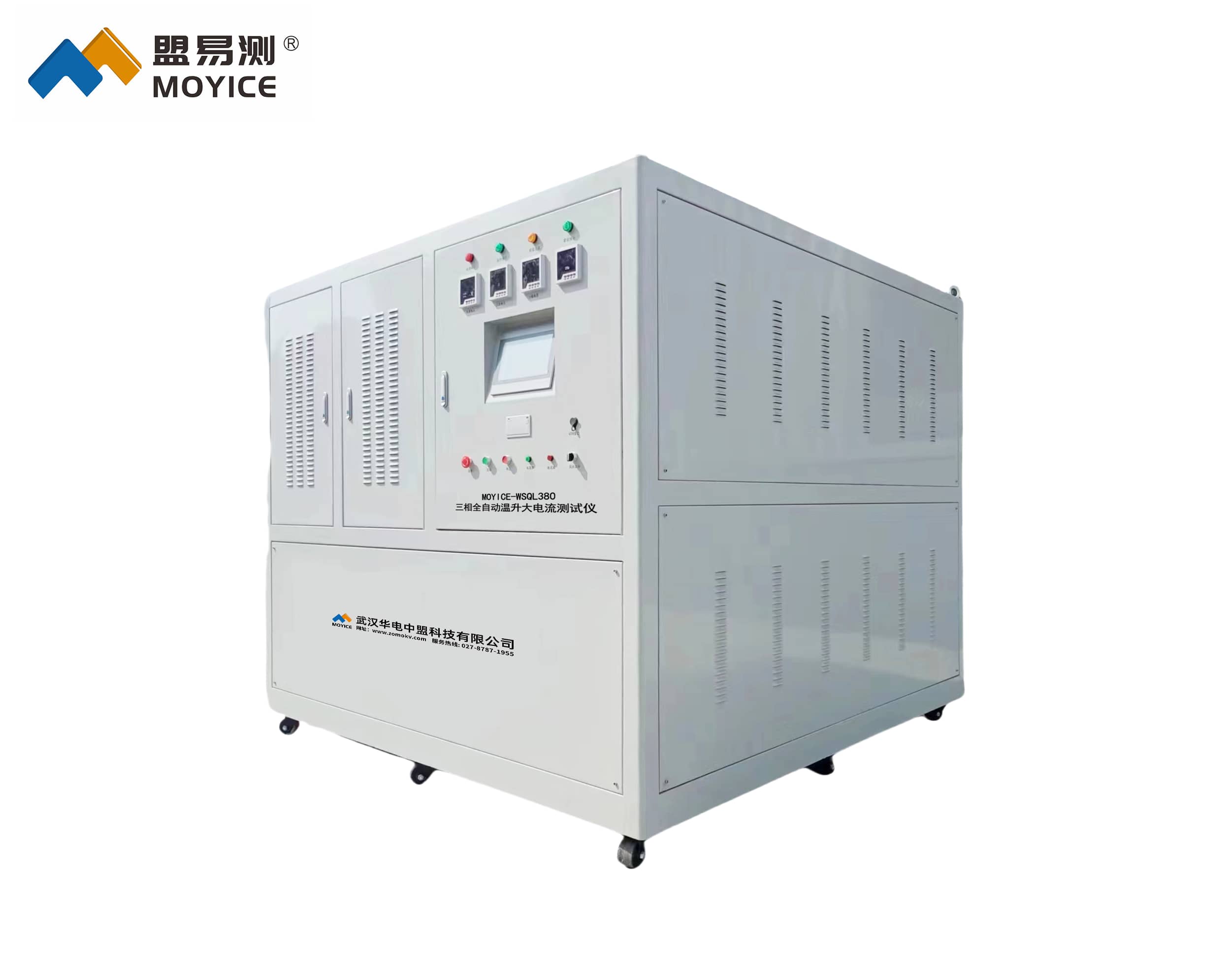

MOYICE-WSQL380三相全自动温升大电流测试仪

执行标准：

执行标准：GB2099、IEC61058

产品别名：

产品别名：全自动温升大电流测试仪

产品特性：

产品特性：
※本仪器测试有全自动测试与手动测试两种方法;
※最大输出电流交流单相8000A 3组；
※耐压绝缘阻抗 AC 1800V 1分钟，20兆欧；
产品品牌：盟易测
24小时服务热线：186-2718-0062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆MOYICE-WSQL380三相全自动温升大电流测试仪简述

1）内置高配置工控机，采用可编程控制器PLC作为中心处理器，对交流信号进行实时扫描,实现全面监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。
2）进口PC机真彩10.1英寸大液晶触摸屏操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便
3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统。
4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。
5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的安全性、可靠性。
6）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；自动打印
7）自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）
8）带三相自动平衡系统，保证三相平衡输出，输出电流采样采用0.2级互感器，并采用当前最新电力电子技术，抗干扰能力强，输出精度高，最高可达0.5级。
9）配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。
10）可根据用户要求定制测试模块，软件终身免费升级
11）采用64路温度巡检仪
12）内置功率补偿系统

技术参数

◆MOYICE-WSQL380三相全自动温升大电流测试仪技术参数

型号		MOYICE-WSQL380三相全自动温升大电流测试仪
最大输出电流		交流单相8000A 3组
电路方式		特殊工艺电动调压器
交流输入	相线	3Φ4W +G
	电压	380V±10%，50Hz±2%三相四线
	输入电流	210A 加补偿后
输出	相线	3Φ4W
	电压	相电压0-10V 线电压17.764V
	电流	AC0-8000A连续可调, 无级调速方式，调压步长可调; 可三相同时输出，也可单相输出，也可分相输出; 手动方式输出，自动方式输出二种方式。
	额定容量	（210）KVA
	稳流精度	输出电流≤±0.5%
	输出端子	接线端子A B C N
	保护	电子电路快速侦测过压、过流、过温等自动跳脱保护及告警装置, 非测试状态电压为零，电流为零
显示及设定	电压表显示	数显仪表 (显示精度：0.1V, 显示误差：≤0.5%±1个字)
	电流表显示	数显仪表 (显示精度：0.1V, 显示误差：≤0.5%±1个字)
	调节设定	电流（计算机设定）
系统	整机效率	≥90%
	耐压绝缘阻抗	AC 1800V 1分钟，20兆欧
	冷却装置	强制风扇冷却
	噪音	﹤60dB（机器前方1mm）
	互感器精度	0.2级
	计量能耗	设备具备能耗计量装置，能耗量可上传
	防护等级	IP20
工作环境	工作方式	长时间温升实验
	温度	-10℃-50℃
	湿度	0-90%（非凝结状态）
	海拔高度	1500m以下
外形	结构	一体化结构
	母排	输出按每mm21.0A电流计算，输出位置后端
	软连接	按系统配置，2米/根总每相总三相 8000平方
	测温点
	测温线	64路，型热电偶
