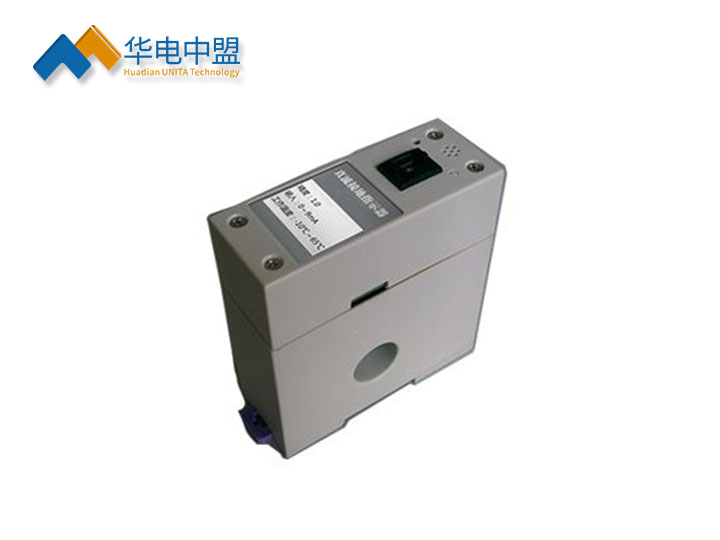

直流接地定位装置
产品用途
发电厂、变电站的直流操作电源系统是一个复杂的多分支供电网络，它主要为自动装置、继电保护、事故照明以及通讯等二次设备提供电源。直流系统的可靠性直接影响着整个电力系统的安全。
根据现场运行表明，直流系统的故障以接地故障为主。目前发电厂和变电站的直流系统多采用110V或220V电源供电，正、负母线对地浮空。在直流系统发生一点接地故障时，由于没有形成对地回路，直流系统仍能保持正常运行，接地故障不易察觉。但是，如果伴随其它一点或多点接地，将造成保护及控制回路的误动或拒动。为了避免这种情况，目前通常的做法是利用集散式的监控系统对绝缘情况进行实时在线监测，但是这种方式具有投资大，接线复杂以及易受干扰等缺点。
我们研制的直流接地定位装置可以有效解决上述问题，它是一种智能化的直流接地检测指示装置，适用于发电厂、变电站等直流二次回路。不同于其它集散式监控系统，该直流接地定位装置不需要配置复杂的通讯和处理系统，它直接安装在二次回路负载的直流电源进线端，可以实现该负载回路直流绝缘情况的实时在线监测，并通过内置的单片机实现阈值的设定和故障的声光告警，具有简单、高效以及智能化的特点。通过分布式布置本故障定位装置，可方便实现直流接地故障的定位功能，从而实现故障的快速查找和避免停电排查，对于提高电网智能化水平具有重要意义。
◆
直流接地定位装置
主要功能
1.实时监测所在直流回路的直流漏电流，据此监视该回路直流对地绝缘状态以及接地故障情况；
2.具有越限报警功能，可以根据设备和运行条件的不同,通过拨码开关设置越限报警值;
3.具有多途径告警功能，报警时指示灯闪烁并伴有蜂鸣器鸣响，方便运行维护人员快速查找接地点；
4.具有信号复位功能，当电流越限报警后，即使电流又减小到低于越限值，报警灯和蜂鸣器并不关闭，需经人工手动复位后才关闭信号。
◆
直流接地定位装置
主要特点
1.体积小巧、结构简单、安装容易。该直流接地定位装置利用内置的单片机实现状态的检测和报警，不需要外部复杂的监视系统及接线；采用标准卡轨式安装，快速简单；
2.各个直流接地定位装置相互独立，可以根据系统的不同要求以及直流系统负载的增减灵活配置；
3.安全、可靠。直流接地定位装置内组件与外部系统不存在电气连接，不对直流供电回路产生任何影响；采用大规模集成芯片设计，结构密封、抗干扰性能强，环境适应能力强。
4.检测灵敏度高。国家相关标准要求直流接地检测灵敏度为接地电阻为25千欧之内能够检测。而本产品可以达到50千欧，具有更高的检测灵敏度。
◆直流接地定位装置适用范围
本定位装置适用于220V直流电源供电系统，对于36V等其他供电系统，需订货时说明。
◆直流接地定位装置主要技术参数
1.工作温度：-10℃-65 ℃
2.储存温度：-40℃-85 ℃
3.相对湿度：≤95%(40±2 ℃)
4.监测电流类型：直流
5.监测灵敏度：接地电阻< 50千欧
6.报警阈值范围：1mA – 9mA
7.信号复归方式：手动
