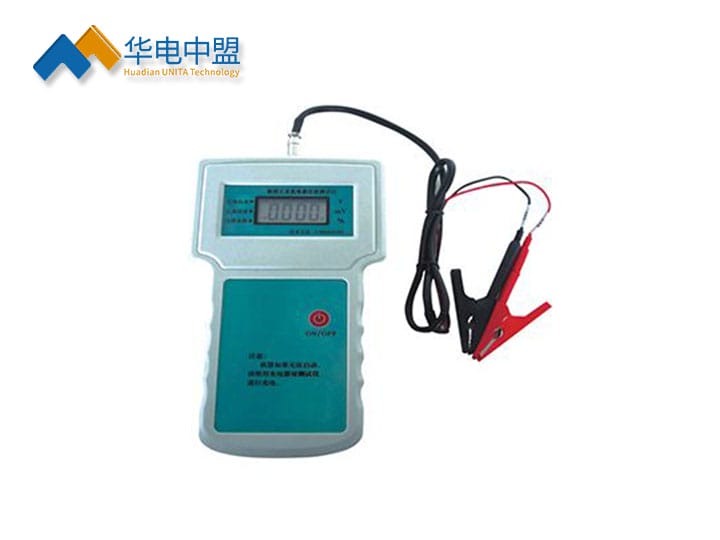

直流电源纹波系数测试仪
产品用途
近年来，阀控式电池的大量采用，对充电机的性能提出了更高的要求。原国家电力部就制定了相关的控制标准。对充电机稳压精度、稳流精度、纹波系数提出明确的要求。电池的损坏经常是纹波系数过大造成的。充电机在长期的运行中，其纹波系数总量发生变化。为了控制每组充电机的纹波系数和纹波含量（交流脉动量），我们特地开发了本产品。能实时准确地对直流电源纹波含量和纹波系数做全程监测。
◆直流电源纹波系数测试仪特点
①采用新型高速采样芯片，高速信号处理。
②体积小、重量轻、精度高、方便携带的特点。
③采样速率达1000KHZ，可以全面监测直流纹波含量。
④具RS232通讯的功能。
⑤满足24-260V的所有直流电源。
⑥实时全面监测直流电压值、纹波值、纹波系数等。
◆直流电源纹波系数测试仪使用说明
上电操作：将纹波表测试直流电源的两个接线柱用线引出，接到待测电源的正负两端,红接正,黑接负。打开电源,纹波表开始工作,首先显示的数值是电池电压（只显示在开机前和电压低于10.5V时）。
然后循环从上到下分别显示的是直流电压（v）,直流纹波电压（mv）和纹波系数（%）。
软件操作：我公司自带的光盘里有两个文件：
USB的识别驱动：点击驱动文件夹里的EXE文件安装即可。
上位机软件：双击文件夹里的 SETUP进行安装，在第一次安装此系统时需要耐心等待几分钟，如果系统要求重启，请重启。软件会自动在重启后继续完成安装。
通 信：安装光盘中的软件。上位机通信时，将设备与PC机通过通信口连接好，运行设备，打开上位机软件，可以开始通信（默认波特率9600
保存数据：系统提供数据保存功能，可将数据保存为excel文档，以便做数据的分析与保存。
◆直流电源纹波系数测试仪主要技术指标：
1、测量电压范围：24---260DC，测量精度优于1%
2、纹波电压范围：0---9999mV , 测量精度优于2%
3、纹波系数0---9.999%
4、段码液晶显示
注：纹波系数=（纹波电压÷总电压）×100%
