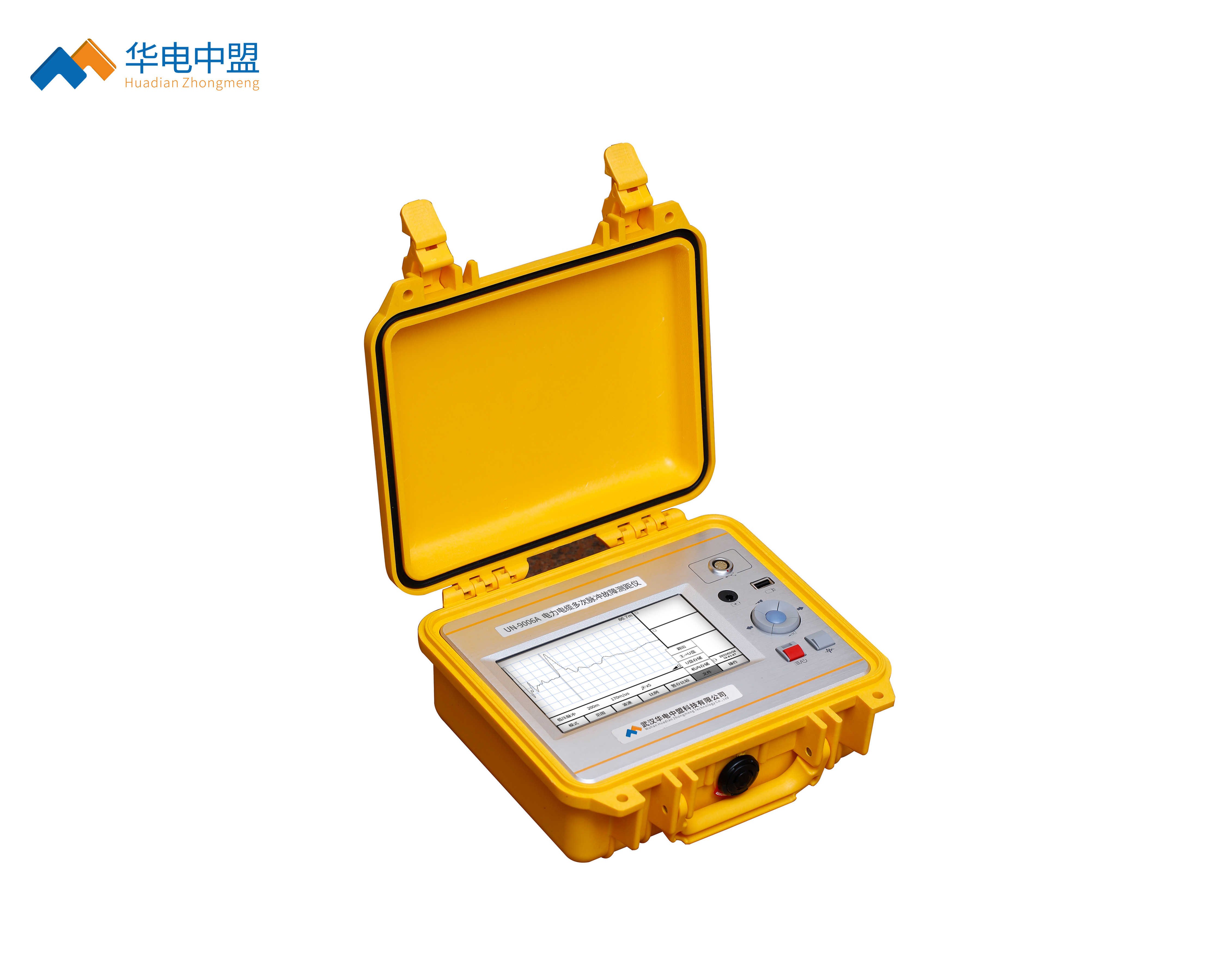

◆UN-9006A 电力电缆多次脉冲故障测距仪概述
ME-9006A 电力电缆多次脉冲故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
低压脉冲方式可以独立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。
◆UN-9006A 电力电缆多次脉冲故障测距仪功能特点
1.多种测距方法：
（1）低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
（2）脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
（3）多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
2.400MHz实时采样：
（1）国内同类仪器最高采样频率，与国际最高水平接轨。
（2）提供最高0.1m的测距精度，测量盲区小，对近端故障和短电缆特别有效。
3.自动测量功能
（1）自动选择合适的范围和增益，给出故障位置，测试更简单。
（2）仅支持低压脉冲模式。
4.自动定标功能：
（1）自动分析故障波形的特征波形，给出可能的故障位置。
（2）仅支持低压脉冲模式。
5.增强画中画暂存比较功能
（1）界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
（2）支持低压脉冲和脉冲电流波形比较功能，故障距离多方位验证，判断更准确。
6.全局显示功能
（1）对波形进行缩放时，同时显示全局波形，定标测距更方便。
7.触摸操作和机械按键两种操作方式
（1）触摸按键，操作更加灵活，具有手势操作功能。
（2）可以对光标进行拖拽，双击操作，定位更加简单、方便。
8.高亮大屏彩色液晶显示，界面友好：
（1）波形清晰，尤其在多次脉冲测试中，多个波形采用不同颜色，更易于识别。
（2）8寸大屏幕液晶，亮度达到1500cd/m2，达到阳光可视要求。
（3）支持背光亮度自动调整功能。
9.波形存储、计算机联机通讯：
（1）可在机内存储大量波形。
（2）使用U盘进行波形数据的导出。
（3）可以和计算机（台式机或笔记本机）连接，进行联机通讯。
（4）提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
10.电源管理：
（1）仪器在1分钟内无操作时，将减弱背光；30分钟无操作，将自动关机，以减少电量消耗。
（2）当电池欠压时，仪器也将自动关机，以保护电池。
（3）内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
（4）工作时间长：使用充满电的锂离子电池，仪器能连续工作≥10小时。
11.坚固机壳，质轻便携。
◆UN-9006A 电力电缆多次脉冲故障测距仪技术指标
1.工作模式：低压脉冲、脉冲电流、多次脉冲。
2.信号增益调节范围：70dB。
3.低压脉冲发射电压：30V。
4.测量误差：±（0.5%×L+1m）,L≥20m
5.低压脉冲发射脉冲宽度：40ns~20.5us
6.最高分辨率：0.1m。
7.最大采样频率：400MHz实时采样。
8.最大测距范围：100km。
9.波速设定范围：100m/us~300m/us
10.测距盲区：2m。
11.波形保存数量：100条
12.通讯接口：USB,蓝牙(选配)。
13.电源：锂离子电池组，标称电压7.4V,6000mAh。
14.电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用10小时以上(随着电池的老化，连续使用时间会相应缩短)。
15.充电器：输入AC220V，50Hz，充电电流2A，充电时间6小时。
16.体积：274×218×81mm
17.质量：主机2.6kg
18.使用条件：
1) 温度：-10℃～+40℃；
2) 湿度：5％～90％RH（25℃）；
3) 海拔：h<4500m。
