UNITA-5126CP 断路器特性测试仪

执行标准：《高压交流断路器》GB1984-2003，《高电压测试设备通用技术条件》DL/T846.3-2004

产品别称：
断路器特性测试仪
、高压断路器机械特性测试仪别称：高压开关机械特性测试仪、高压开关动特性测试仪、开关测试仪、高压开关测试仪、开关机械特性测试仪、高压开关特性测试仪

产品特性：
※内触发测试范围：0.01ms～20s，分辨率：0.01ms;
※•电压输出：DC10～260V（可调）；
※电源输出时间：0.01-20秒（可设置）；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

UNITA-5126CP

断路器特性测试仪

简介：
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。断路器特性测试仪即（高压开关机械特性测试仪）是依据zui新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

UNITA-5126CP 断路器特性测试仪特点：
⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形。
⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口。
⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、内部抗干扰电路可满足500KV变电站内可靠使用。

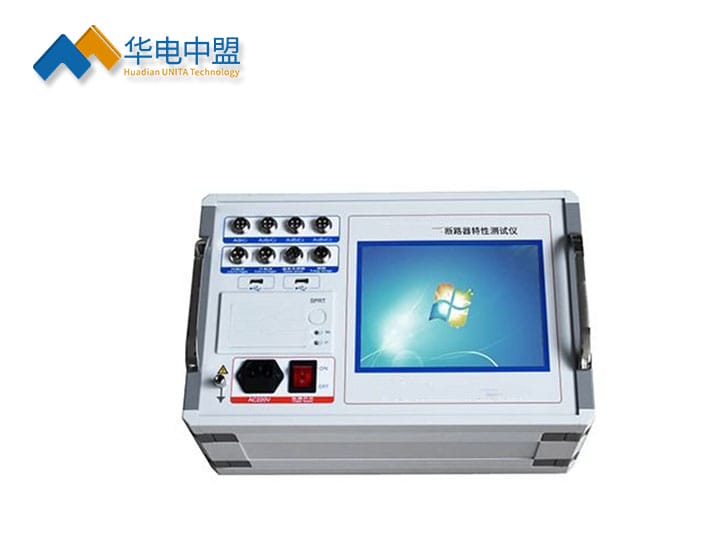

断路器特性测试仪产品展示

UNITA-5126CP 断路器特性测试仪主要技术参数：
1．时间测量：
12路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：0.01ms～20s，分辨率：0.01ms,
外触发测试范围：0.01ms～200s，分辨率：0.1ms,
在1000ms以内准确率：0.05%±1个字
2．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
3. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
360°角度传感器 1周波/ 0.25°
4．行程测量：动触头行程（行程）
接触行程（开距）
超行程
过冲行程或反弹行程
5. 测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
360线传感器：360о，测量范围：0-1000mm，分辨率:0.25о。
加速度传感器测量范围：0-300mm，分辨率:0.1mm。
6. 电流显示：zui大电DC20A(30A交直流选配),分辨率：0.01A。
7．仪器电源：AC/DC 220V ± 10%；50Hz ± 2%
8．直流电源输出:DC20～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。
9. 外触发触发电压：AC/DC10-300V，电流≤120A
10. 隔离开关测量范围：
⑴、电压输出：DC10～260V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号zui大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
11．主机体积：360×260×170mm
12．使用环境： -20℃~+50℃
13．相对湿度：≤90%
