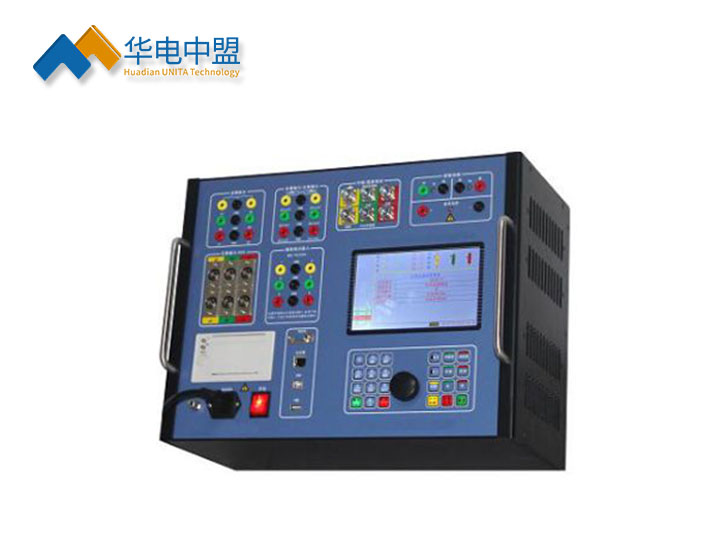

UN9010高压开关测试仪

执行标准：

执行标准： DL/T 596-2005

产品别名：

产品别名：高压开关测试仪、高压开关动特性测试仪、高压开关综合测试仪

产品特性：

产品特性：
※适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试;
※可测试6路带合阻的触头的合闸电阻值以及投入时间；
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

产品图集

产品说明书

产品视频

检定证书

产品用途
技术参数
产品附件
相关推荐
售后保障

◆

高压开关测试仪

产品用途
◆ 适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试。
◆ 每个测试通道均具备良好的感应电泄放保护电路，在500kV变电站母线带电的情况下可靠测试。
◆ 可测试12路金属主触头，6路辅助接点（干接点和湿接点均可）的时间参数。
◆ 可测试6路带合阻的触头的合闸电阻值以及投入时间。
◆ 可测试西门子石墨触头开关，能准确测试石墨触头开关断口运动过程中的动态电阻波形和时间参数。
◆ 能准确测试双端接地的普通开关和GIS组合电器的动态电阻波形，时间参数。
◆ 具备三路模拟量行程传感器、三路数字量行程传感器和三路加速度传感器测试接口。
◆ 一次测试可显示合闸、分闸、合分、分合、分合分过程中的所有时间，行程、速度波形以及数据报表。
◆ 能够编辑保存100组各种速度定义的开关型号，方便测试。
◆ 内置大功率隔离式可调压直流电源，可进行动作电压测试，长时间的机械寿命测试（达一万次）以及用于电机储能。
◆ 仪器具备完善的机内历史数据管理功能，通过U盘接口方便现场数据的导出导入和软件升级。
◆ 通过USB通讯接口和以太网接口可以进行上位机操作和远程升级。
◆ 仪器配备大尺寸高亮真彩色液晶屏，一键飞梭和24键键盘，以提供更高效的人机交互接口。
◆ PC端测试管理软件可以对测试数据进行更深入的分析，生成包络线和中英文标准测试报告。
◆ 仪器支持多种种操作界面，可选配简体中文或英文操作界面。

◆产品选型

型号配置	A型	B型	C型	D型	E型	F型	G型	H型
金属通道	6	6	12	12	12	12	12	12
合阻通道				6			6	6
双端接地					3	6	3	6
石墨通道					3	6	3	6
辅助接点		6			6	6	6	6

技术参数

◆高压开关测试仪技术指标
1、时间测试：
金属触头、辅助接点
记录范围：1ms～200s，分辨率：0.01ms～20ms（依记录时长决定）
准确度：±0.l%读数±1个字
石墨触头、普通断口双端接地测法
记录范围：1s～2s,分辨率：0. 1ms ，准确度：±0.2%读数±1个字
2、合阻触头阻值：
测试范围：50Ω～5000Ω，分辨率：0.1Ω，准确度：±1%读数±0.5Ω
3、行程测量：
测量范围：0～1000mm ，分辨率：0.01mm，准确度：±0.5%读数±1个字
4、速度测试：
测试范围：0～20.00m/s ，分辨率：0.01m/s
5、线圈电流：
测试范围：0～20A ，分辨率：0.001A
6、直流操作电源：
输出范围：30～250V，瞬间电流：20A
7、工作电源：AC 220V±10%、频率50Hz±10%
8、使用环境：温度-10℃～50℃，湿度≤85%RH，不结露
9、外形尺寸：436 mm×336 mm×188mm
10、主机重量：10kg
