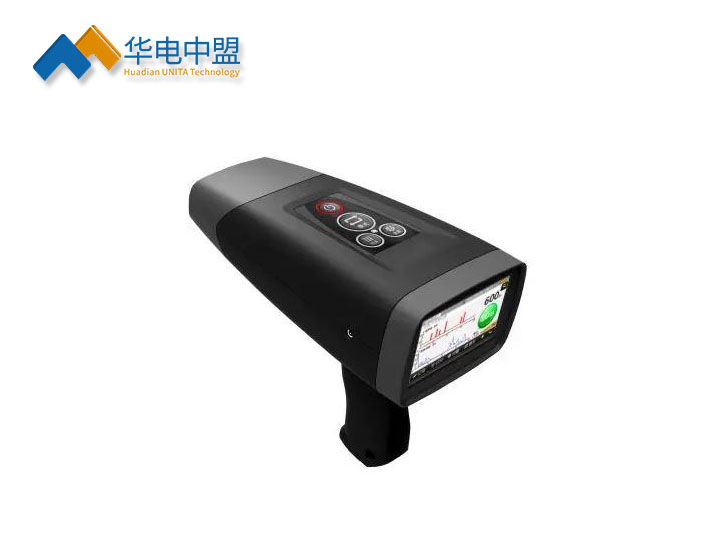

UNITA-5000开关柜地电波局放云定位仪

执行标准:GB/T13729-92 、DL/T630-1997和JJG126-95
产品别名:开关柜地电波局放云定位仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、便携式局部放电巡检仪、多功能局放带电测试仪、开关柜地电波局放云定位仪
产品特性:
专业应用于开关柜局部放电云检测;
适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量;
测量范围:-20dBμV~65dBμV:≤±5%;
产品品牌:武汉华电中盟
24小时服务热线:18627180062

售前咨询:027-87871955

开关柜地电波局放云定位仪

用途
    开关柜地电波局放云定位仪除了专业应用于开关柜局部放电云检测,同时适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量,产品的型式试验,绝缘的运行监督等。
    开关柜地电波局放云定位仪采用优先的云计算和智能建模技术,实现了局部放电信号的测量、记录、传输、存储、分析和交换,为局部放电的现场测量提供了强大的技术支撑。
    开关柜地电波局放云定位仪检测灵敏度高,试样电容复盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量,指针式表头和数字式表头同时显示,指针式表头能按需要方便地选择对数刻度或线性刻度指示。


◆开关柜地电波局放云定位仪特点:
    •智能分析:云端智能上传,高效分析管理测量结果
    •智能报警:红黄绿三色表现评价状态
    •TF卡储存:移动TF卡储存,方便数据读取导入导出
    •便携接头:可更换聚波器延长探头,应对各类情况
    •六面图:小巧方便,便于携带
    •探头延柜缝慢速扫过(距离柜缝约1公分),通过耳机声音和检测值判断局放情况
    •TEV面紧贴柜面,即可判断相应位置局放状态
    ◆开关柜地电波局放云定位仪技术参数
         1.开关柜地电波局放云定位仪硬件配置
            处理器:高性能智能处理器
            显示屏:4.3寸触摸屏
            操作按键:PVE薄膜键盘
            设备接口:3.5mm立体声耳机接口
            DC 低压电流充电接口
            USB 2.0 3G无线网络接口
            TF储存卡接口
            外接探头传感器接口
            TF储存卡:容量4G~32G
            耳机:更小8欧姆
            外接探头:超声波探头延长线250mm
            机身材料:ABS+PC塑胶
            重量:0.7kg
            尺寸:240mm×126mm×189mm
         2.开关柜局放云检测系统运行环境
            工作温度:0~55℃
            工作湿度:0~90%相对湿度,无凝霜
            IP等级:54
         3.开关柜局放云检测系统电源电池
             内部电池:3.7v9000mAh 锂-离子
            正常工作时间:约6小时
            电池保护:自动关机时间(默认10分钟)
           充电器额定电压:90-264V AC
           充电器额定电压:90-264V AC
           充电电压/电流:5V/2.4A
           完全充电时间:约10小时
        4.开关柜局放云检测系统超声波参数
            测量范围:-20dBμV~65dBμV
            分辨率:1dB
            精度:±1dB
            传感器灵敏度:-65dB
            传感器中心频率:40KHz
            传感器直径:16mm
            测试源:25dB~35dB
        5.开关柜局放云检测系统地点波参数
           传感器:电容性
           测量范围:0dBμV~60dBμV
           分辨率:1dB
           精度:±dB
           每周期更大脉冲数:1K
           更小脉冲数:5Hz
