局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、 声、电和机械振动等物理现象。
这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当电力设备内出现绝缘缺陷时，会伴随有局部放电信号的产生。
通过对局放信号的检测和分析，能判断其内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

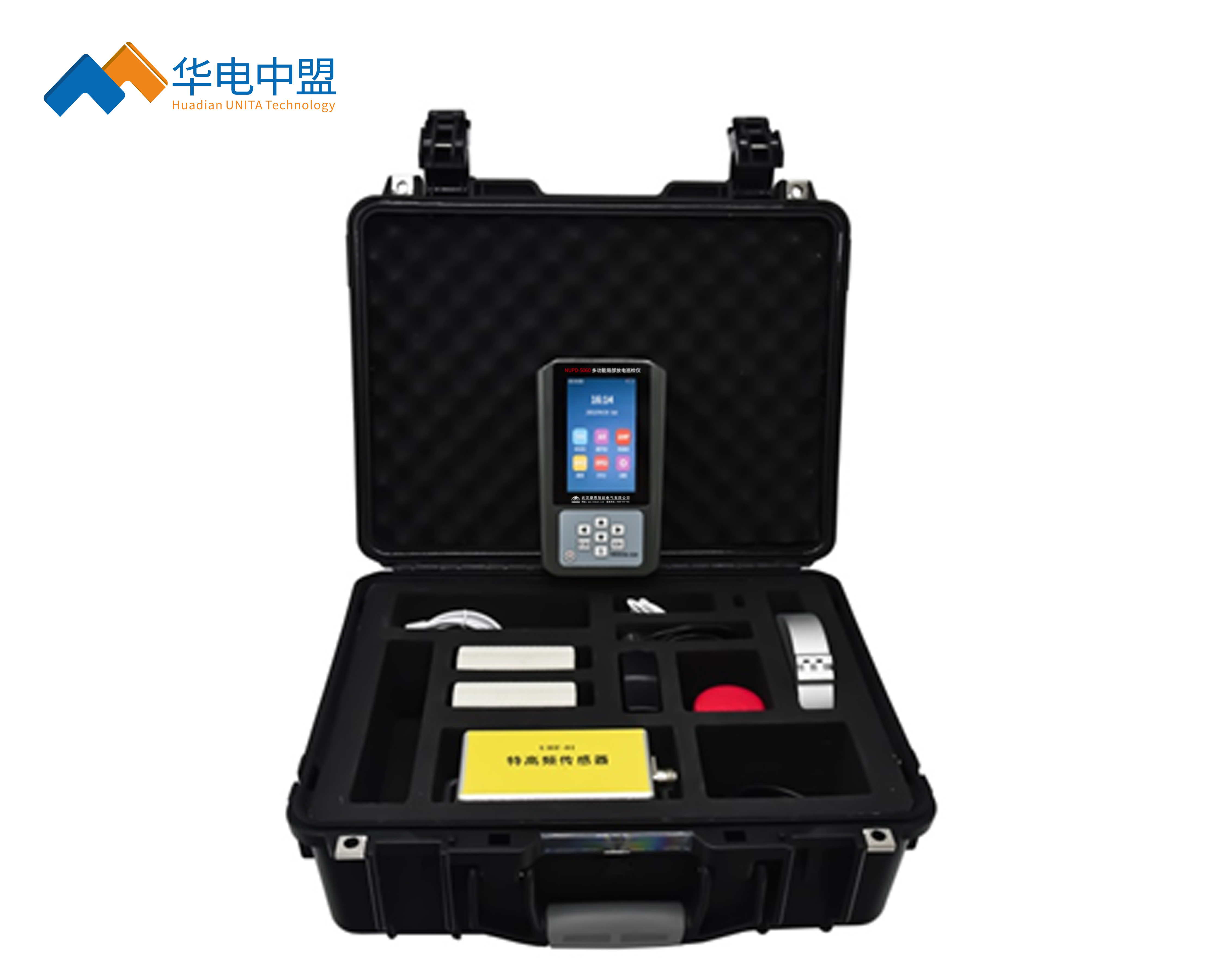

本仪器为综合型带电检测手持仪器，其基于地电压、超声波、特高频、高频电流检测方法，测试电力设备的局部放电情况，提供局部放电幅、PRPS、PRPD、连续、飞行、脉冲、相位、波形等图谱，可以较好的评估电力设备局部放电情况。
该带电巡检仪能够适用于变压器、电抗器、环网柜、开关柜、高压电缆、 架空线路等电力设备的带电局放检测。
电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于1ns，并激发频率高达数GHz 的电磁波。
局部放电检测特高频（UHF）法基本原理是通过UHF 传感器对电力设备中局部放电时产生的超高频电磁波（300MHz ≤ f ≤ 3GHz ）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。
根据现场设备情况的不同，可以采用内置式超高频传感器和外置式超高频传感器。
由于现场的电晕干扰主要集中300MHz 频段以下，因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。
|
|
检测主机 |
|
显示器 |
4.3 寸 480 x 800 高清屏 |
|
触摸屏 |
电容屏 |
|
通讯方式 |
WIFI、蓝牙、TYPC-C 口 |
|
物联网应用 |
支持 RFID 扫描 |
|
同步方式 |
内同步、电源同步、光同步 |
|
内存容量 |
8G |
|
主机尺寸 |
181x107x36mm |
|
主机重量 |
0.45kg |
|
供电方式 |
内置式可充电锂电池，电池电压低或长时间内不按键操作时自动关机 |
|
充电方式 |
Type-C 口 5V/2A 充电 |
|
充电时常 |
5 小时 |
|
待机时长 |
8 小时 |
|
工作环境 |
温度：-5～55 ℃；湿度：0～90 % |
|
|
HFCT 检测 |
|
检测带宽 |
500K-50MHz |
|
传输阻抗 |
>5mV/mA(10MHz ) |
|
动态范围 |
0~80dB |
|
精度 |
1dB |
|
测量误差 |
±1dB |
|
|
AE 检测 |
|
接触式超声频率范围 |
20kHz-300kHz |
|
非接触式超声峰值频率 |
40kHz |
|
检测灵敏度 |
0.1mV |
|
测量范围 |
0.1mV～1V |
|
|
UHF 检测 |
|
频率范围 |
300~1500MHz |
|
测量范围 |
0~70dB |
|
可控频带 |
高通、低通、带通 |
|
精度 |
1dB |
|
测量误差 |
±1dB |
|
|
TEV 检测 |
|
频率范围 |
3~100MHz |
|
测量范围 |
0~60dB |
|
精度 |
1dB |
|
测量误差 |
±1dB |
