UNITA-5086LFD 电缆分布式高频局放检测系统

UNITA-5086LFD 电缆分布式高频局放检测系统简介
1.系统概述
局部放电检测一直是电缆绝缘（特别是塑料电缆）非破坏性电气检验的主要项目，越来越被看作是一种zui有效的绝缘诊断方法，目的是观察和研究局部放电引起的绝缘老化问题。
电缆发生局部放电时，引起局部放电的空穴形成实阻抗。其产生的脉冲基本上是单极性脉冲，上升时间很短，并且脉冲宽度也很窄。脉冲在电缆中传播时的呈现衰减和散射特性，当到达测量点时，脉宽增加幅值减小。
电缆运行末期(投运25年之后)，受电缆本体绝缘的树枝老化，电-热老化及附件老化的影响，电力电缆的故障率大幅上升。国内外运行经验和研究成果表明：XLPE电力电缆性能早期劣化或使用寿命很大程度上取决于其绝缘介质的树枝状老化，而局部放电测量是定量分析树枝状劣化程度的有效方法之一。例：在树枝引发初期，电缆的局部放电量约0.1pC；当树枝发展到介质击穿的临界状态时，其局部放电量可达到1000pC。
本系统通过安装在高压电缆接地引下线上的高灵敏度局放传感器，数字处理单元和传输终端，实现对电缆局放的分区段或定点的实时监测，数据通过光纤网络或者移动4G网络传输给监测服务器，服务器端软件可展示各个检测单元所采集到的局放数据和图谱，通过设置检测阀值，环境量等，当所检测到的局放数据超越阀值时，系统自动预警，提示该处电缆节点可能存在绝缘缺陷，采取相关措施，如派驻工作人员到实地进行故障确认试验，一旦确认故障，及时采取相关手段，防止险情扩大。

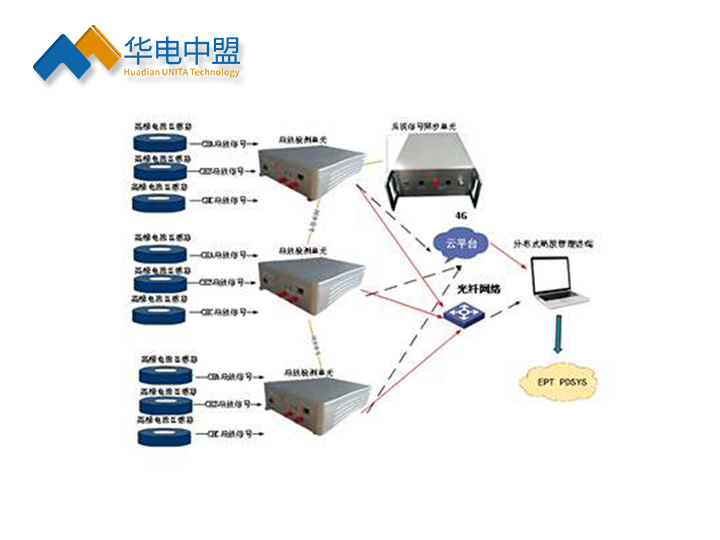

2.本检测系统的典型构成如下：
●高频局部放电传感器（HFCT）
●局部放电检测单元
●系统信号同步单元
●光纤同步网络
●通信光缆或者内置4G通信模块（选配）
●检测分析软件

UNITA-5086LFD 电缆分布式高频局放检测系统功能特点
●分布式布局，扩展性强
监测终端网络化布局，整套系统能支持多达100个监测单元同时检测，在原有布局基础上加入或者撤掉终端时，系统无需额外设置，自动进行识别和配置。
●实时监测
系统记录各监测节点的实时数据，监测周期可以灵活设置。
●边缘化计算
符合当前物联网终端设计理念，计算边缘化，数据就地处理，异地分析判断，数据再现回溯机制。
●灵活取用和巡检
检测单元也适合线路巡检场合，此时带上装有局放分析软件的电脑配合终端使用即可。
●多种连接方式
支持光纤网络连接，支持无线4G网络连接各个监测单元，传输稳定。
●多种同步方式
系统支持传感单元内同步，系统级内同步，配合高压测试的系统外同步等多种同步方式，适合多种测试场合。
●高灵敏度
zui小可检测5PC的放电信号。
●抗冲击
可承受600kV的闪络冲击，终端设备不损坏、数据不丢失。
●抗干扰
具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。

UNITA-5086LFD 电缆分布式高频局放检测系统技术参数
1.适用范围
可以在不停电的状态下对设备进行带电检测，适用于电力电缆设备的高频脉冲电流局部放电的分布式检测。
2.检测单元测量参数
检测频带：300KHz～30MHz
传输阻抗：≥10mV/mA
测量动态范围：70dB
增益范围：-30dB～20dB
分辨率：0.1dB
检测通道数：3
采样频率：125MS/s
采样精度：14位
接口形式：SMA转BNC
内置信号滤波器：可调频带和类型（高通、低通、带通）
输入阻抗：50Ω
外形尺寸：258*152*87 mm
重量： 1.5 KG
3.信号同步系统
输入电压范围：交流20～250V
同步方式：光网络
时基同步精度：≤2ns
频率范围：20～300Hz
相位精度：0.1°
输入阻抗：10M
外形尺寸：330*310*98
重量： 2.5KG
4.环境条件
环境温度 -15℃～50℃
相对湿度 ≤90%；
5.供电方式
DC12.6V 可充电电池；
6.图谱显示
多种图谱显示方式： 二维PPRD、三维PRPS、正弦显示、直线窗，全局视图，趋势折线图等。
