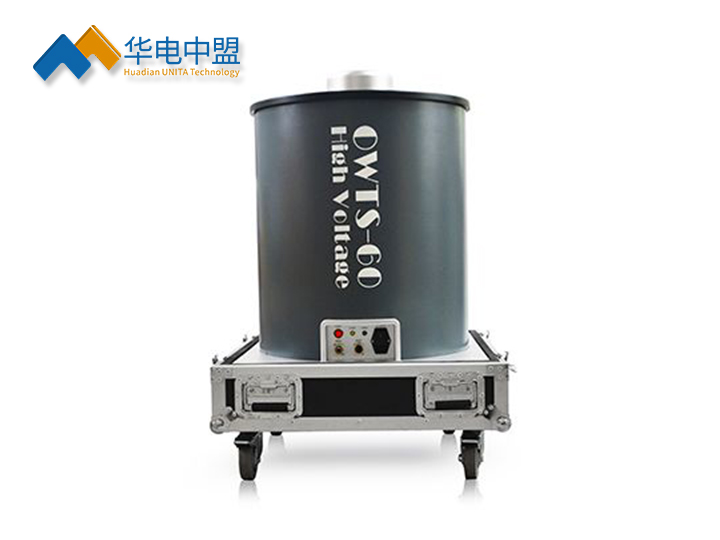

电缆振荡波局放检测系统
产品用途
电缆振荡波局放测试系统是集成式局部放电定位系统，主要用于中压电缆的局放诊断。系统测试频率为20Hz 到几百赫兹的阻尼交流电压（DAC）。系统在测试过程中产生的阻尼交流电压zui高可达60kV，并结合先进的系统硬件与系统软件来进行诊断，系统集VLF与DAC一体，即可测量电缆的振荡波局放又可做电缆的超低频耐压试验，现场电压测试结合了非破坏性局放测试以及介质损耗测量，是对电缆的投运，维修以及维护来讲一种基础并有效的测试手段。UN-OHLT系统结合了几乎针对所有中压电缆类型，如XPLE以及纸质绝缘的电缆的必要测试电压以及诊断工具。
UN-OHLT电缆振荡波局放测试系统用于测试和诊断中压配电电缆。系统可编程控制, 具有自动耐压, 局部放电 (PD) 测量和分析以及局放定位功能。可以轻松进行控制和分析,DAC 电缆测试不仅仅是基本的评估“好或坏”的测量手段, 更是一种高阶的分析和诊断理念。它允许对新装, 维修或计划检修的电缆绝缘状况进行评估, 从而为资产管理提供参考。
UN-OHLT主要由两部分构成
高压单元：高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。
控制单元：笔记本单元主要用于控制测试程序、分析测试数据和保存测试数据，外部连接高压 ，控制开关用于控制高压加压。将系统接地后并内部连接，然后与被测电缆相连。
UN-OHLT电缆振荡波局放检测系统的测量模式包括
1.在同等或高于工况电压下的耐压测试,
2.对整体电缆系统进行局部放电测量, 分析和定位
3.介损因子 (tan δ) 的估算。
DAC 电压测试和局放分析能够可靠地检测
4.由安装或铺设引起的绝缘缺陷,
5.电缆附件的缺陷, 即中间接头和电缆终端,
6.由老化过程导致的电缆绝缘劣化
UN-OHLT电缆振荡波局放检测系统测试功能
1.耐压测试
2.局部放电测量,分析和定位
3.基于 IEC60270，IEC 60060-3的电缆测试
电缆振荡波局放检测系统现场性能
1.zui大充电和峰值电压 30, 40 以及 60 kV。
2.系统包含 DAC 单元以及降频电容，总重大约 100 公斤。
3.坚固耐用的运输存储箱。
4.通过诊断软件轻松直观地进行操作。
UN-OHLT电缆振荡波局放测试系统系统参数
1.系统构成：
单元 1 ：DAC 系统包含控制模块, 高压直流 (HVDC) 发生模块, 高压开关以及局放检
测模块
单元 2 ：降频电容(针对测量短电缆准备的)
200 nF / 30 kV (for UN-OHLT30) 或者 60 kV (for UN-OHLT40, UN-OHLT60)
2.电压和操作 电压和操作
电源 单相, 94 V – 250 V, 48 Hz – 63 Hz, 500 VA
DAC 输出电压 UN-OHLT30: zui高. 30 kV peak / 21 kV RMS
UN-OHLT40: zui高. 40 kV peak / 28 kV RMS
UN-OHLT60: zui高. 60 kV peak / 42 kV RMS
DAC 频率范围 30 Hz – 500 Hz (根据 IEC 60060-3)
3.运行
4.被测物电容 0.025 µF – 5 µF (相当于大约 20 km 长的电缆)
5.电缆中间接头定位 集成在校准模式下
6.局放测量范围 5 pC – 100 nC
7.局放测量分辨率 1 pC
8.软件套件包含 TDR, 局放定位图, 局放相位模式图
9.(PRPDA), 模式识别, 导入旧的数据格式, 测试报告生成器
10.安全特性 带有“紧急关断”以及 “高压输出” 指示灯的安全控制盒以及放电棒
11.运行工况 环境温度：0-50°C
12.环境湿度：5-90％相对湿度, 无凝露
13.DAC 系统重量和尺寸 UN-OHLT30: 75 kg 620 x h690 mm
14. UN-OHLT40: 80 kg 620 x h690 mm
15. UN-OHLT60: 90 kg 620 x h890 mm
16.航空箱尺寸 UN-OHLT30, UN-OHLT40: 780 x 780 x h1250 mm
17. UN-OHLT60: 780 x 780 x h1400 mm
18.降频电容及附件 500 x 900 x h700
