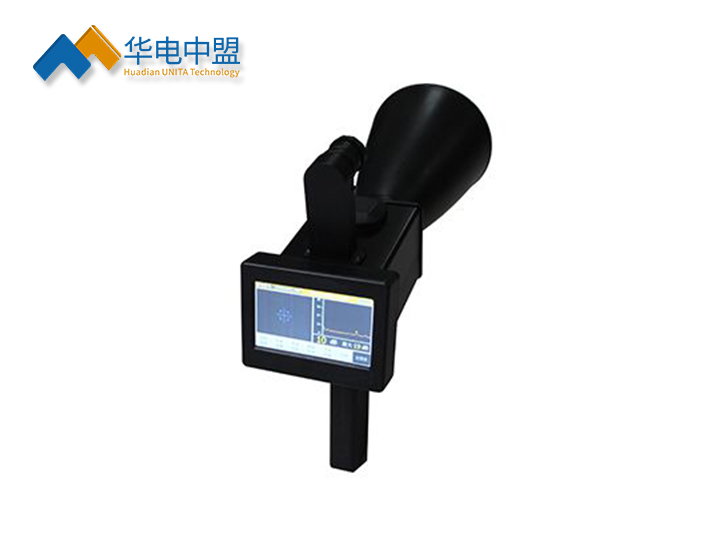

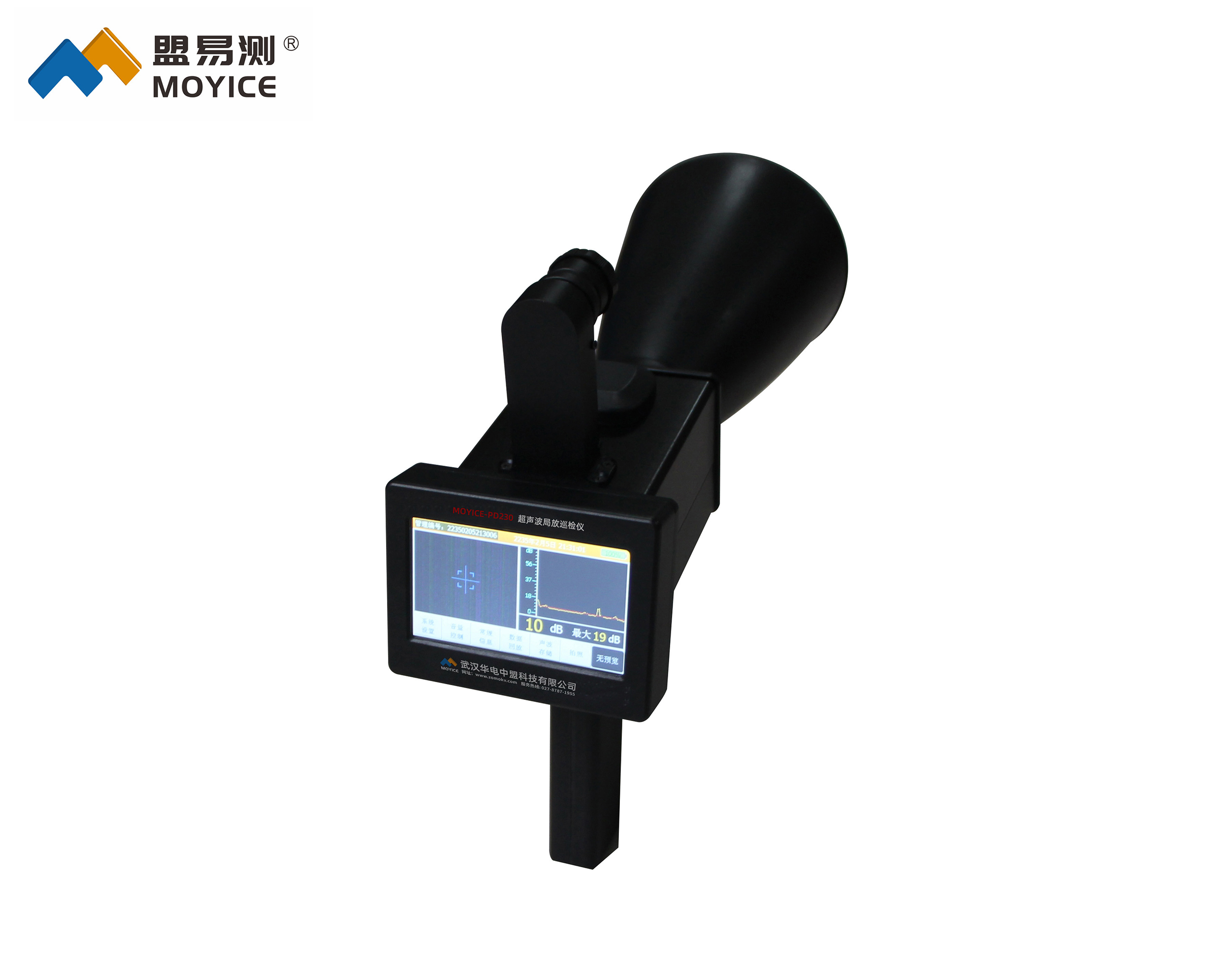

UNNBA-10 超声波巡检仪

执行标准：JB/T 5440-1991

产品别名：局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、便携式局部放电巡检仪、多功能局放带电测试仪、开关柜地电波局放云定位仪、在线局部放电检测仪、手持式远程超声波局放测试仪、手持式局部放电巡检仪、超声波巡检仪（综合巡检仪）

产品特性：
※装置是在不停电的状态下实现判断故障隐患的位置和故障类型;
※便携式设计，体积小、重量轻、携带方便，一人即可操作;
※可根据用户需求来定制产品；
产品品牌：武汉华电中盟
24小时服务热线：18627180062

售前咨询：027-87871955

◆超声波巡检仪产品概要
电气设备的局部放电现象对电气设备的本身和电网都会产生不同程度的影响，严重的甚至导致设备报废和电网崩溃，因此对电气设备的早期局放监测，准确的掌握设备的运行状况，及时有效的消除设备存在的故障隐患，把设备的故障消灭在萌芽状态，对保证设备和电网本身的安全起着至关重要的作用。电气设备局放检测的方法有很多，诸如：脉冲电流法、DGA法、超声波检测法、RIV法、光测法、射频检测法和化学方法等。各种检测方法各有所长，但相比较而言超声波检测方法简便易用，非常适合日常设备点巡检，实时掌握电气设备的运行状况。常见的电气设备局放故障一般会有：电晕、电弧和电痕。电晕和初期的电痕不会产生热量，并且环境高温也会掩饰了这些现象，用日常的红外热像仪无法检测，但它却会产生超声波信号，用超声波局放巡检仪可以远距离进行检测；电弧和严重的电痕在产生超声波的同时也会产生高热量，因此用红外和超声波的方法都可以进行测试；但当局放发生在设备内部时，用红外的方法则无法发现，用超声波局放巡检仪在电气设备的表面或结合面处可以进行检测。
UUNBA-10超声波巡检仪是通过采集电力线路异常超声波信号并经过软件分析来诊断电力线路故障隐患的检测装置。此装置是在不停电的状态下实现判断故障隐患的位置和故障类型。装置通过超声波探测器（超声波传感器）采集超声波异常信号后，传输到主机，同时通过主机内置的分析软件准确诊断出故障隐患类型及严重等级，并转换为可听声音信号及波形输出，帮助巡检人员准确发现线路故障隐患，预防恶性故障的发生，避免了不必要的停电，提高了供电可靠性，同时也提高了巡检人员工作效率和降低了巡检人员劳动强度。

◆超声波巡检仪功能特点
1.便携式设计，体积小、重量轻、携带方便，一人即可操作。
2.手持非接触、可视化、可听并显示波形、带电不接触检测。
3.可对变压站开放（露天）设备带电扫描，发现并定位各种局部放电：电晕、电弧、闪络、爬电、断线、拉弧等。
4.发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局放检测及定位；
5.在电力系统的交接及预防性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点。
6.大型油浸式变压器、干式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪扫描试品。可很快发现并定位外部放电点，如无外部放电则判断为内部放电。
7.高压密封气体液体的泄漏检测。
8.300万像素高清摄像头可轻松对焦检测故障点，并对杆塔标识及故障设备拍照。
9.嵌入式GPS接收器自动存储坐标数据，并提供GPS导航功能，方便查询及保存检测路径。
10.具有检测温度和湿度的功能，可实时检测环境温湿度。
11.具备数据保存功能，可以实现数据回放功能。
12.显示屏为彩色触摸屏，便于检测人员检测和使用。
13.强度适中的绿色激光描准，阳光下人眼易跟踪。
14.灵敏度高、具有方向性和指向性，可对线路故障准确定位。
15.专用，聚焦能力强，可在行驶速度为30km/h车辆上进行检验。
16.超声波检测可适用于噪音环境，不受环境声音影响。
17.检测采用非接触方式，有效检测距离可达30米，安全可靠。

◆UUNBA-10超声波巡检仪技术参数：

电路系统	抗干扰滤波的模拟电路及数字电路
CPU	主频533MHz
内存	运行内存256MBDDR2，1GB NandFlash
显示屏	OLED液晶显示并有背光
接口	SD存储卡，USB，串口，耳机
SD存储卡	8G以上TF卡
摄像头	300万像素高清摄像头
附属配置	GPS，温湿度，高亮度激光笔
存储功能	GPS坐标，时间/日期，温/湿度
测量量程	-7dBμV ~ 68dBμV
频率范围	20—150kHz
分辨率	1dB
误差	±1dB
传感器灵敏度	-65dB (0dB = 1volt/μbar rms SPL）
传感器中心频率	40kHz
使用环境	-25℃~ 70℃
传感器直径	16mm
相对湿度	0 - 95%
充电器规格	输入：100-240V， 50/60Hz 输出：电压20V，电流3.25A
电源	电池供电：锂电池工作时间：10小时以上电池保护：当5分钟内无操作时LCD背光关闭，当20分钟内无操作时自动关机。电池电量低于5%时系统发出蜂鸣声提示及时保存数据，用户需关机充电。
